2.3.1. Impostazioni del controller
Per ottimizzare il comportamento che il sistema presenta all'a‐
scolto, sono disponibili le funzioni CUT, HFC e CPL.
Filtro CUT
Il filtro CUT attenua la risposta in bassa frequenza del sistema.
L'array di sistemi V8/V12 risulta così configurato per l'utilizzo con‐
giunto con i subwoofer d&b V-SUB o J-SUB.
Filtro HFC
Inserendo il filtro HFC (High Frequency Compensation, ossia com‐
pensazione alle alte frequenze), viene compensata la perdita di
energia alle alte frequenze dovuta all'attenuazione in aria quando
i sistemi sono utilizzati per coprire posizioni di ascolto in campo
lontano.
Il filtro HFC ha due impostazioni (HFC1 e HFC2) per le diverse
distanze di copertura richieste ai sistemi. Tali impostazioni dovreb‐
bero essere utilizzate in modo selettivo e solo per quei sistemi che
coprono distanze superiori a 30 m (100 ft) nel caso della HFC1 e
superiori a 60 m (200 ft) nel caso della HFC2.
La compensazione viene tarata per un valore tipico di umidità
relativa del 40 %. Con valori di umidità minori, l'assorbimento da
parte dell'aria aumenta, pertanto le distanze per le quali tale tara‐
tura risulta corretta sono minori di quelle indicate.
L'uso della funzione HFC garantisce il corretto bilanciamento del
suono tra le aree di ascolto vicine e lontane, mentre tutti gli amplifi‐
catori che pilotano l'array possono essere alimentati con il mede‐
simo segnale.
Filtro CPL
Il filtro CPL (Coupling) compensa gli effetti di accoppiamento che si
verificano tra sistemi vicini. Il filtro CPL interviene gradualmente a
partire da 2 kHz e raggiunge la sua attenuazione massima al di
sotto di 100 Hz.
Gli effetti dovuti all'accoppiamento aumentano con la lunghezza
dell'array e la sua curvatura, ma con modalità differenti. Le diverse
caratteristiche del filtro CPL nelle configurazioni "Arc" e "Line" ne
compensano gli effetti risultanti.
Il filtro CPL può essere impostato su valori di attenuazione com‐
presi tra 0 e –9. Impostando i valori di attenuazione più elevati, la
frequenza di taglio del filtro scende verso valori più bassi.
Nota: Accertarsi che tutti i sistemi all'interno del medesimo
line array operino con la stessa impostazione CPL.

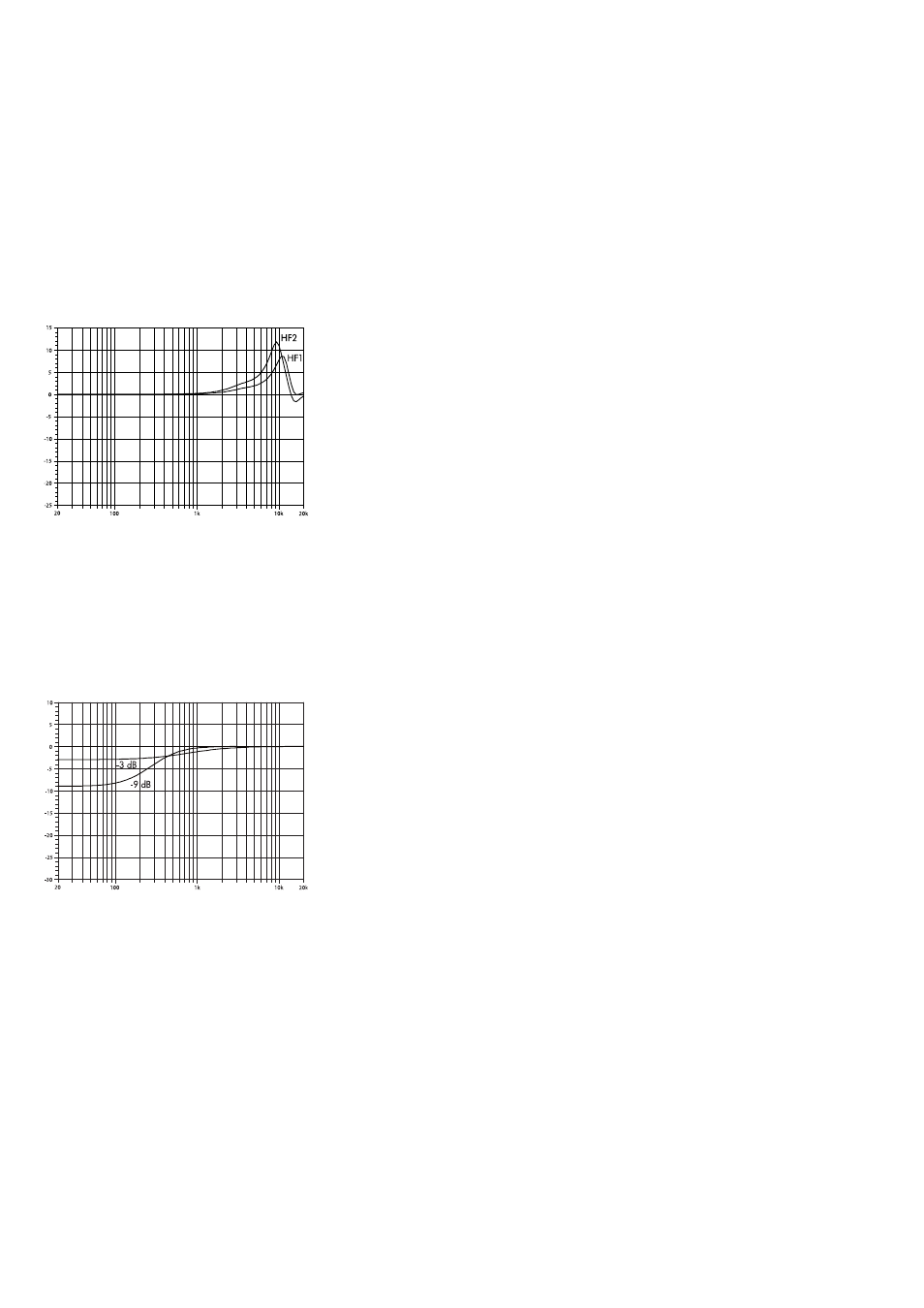

Fig. 3: Correzione della risposta in frequenza del filtro HFC
Fig. 4: Correzione della risposta in frequenza del filtro CPL
