2.2. Collegamenti
I sistemi sono dotati di una coppia di connettori a 4 poli. Tutti i pin
dei due connettori sono collegati in parallelo. I sistemi V8 e V12
utilizzano i pin 1+/1–. I pin 2+/2– sono riservati per i subwoofer
attivi. Utilizzando il connettore maschio per l'ingresso, il connettore
femmina consente il collegamento diretto di sistemi supplementari.
Come opzione, i sistemi possono essere forniti nella versione con
connettori EP5. Le corrispondenze tra le opzioni di cablaggio
disponibili sono riportate nella tabella seguente.
NL4
NLT4 F/M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Funzionamento
AVVISO!
Pilotare i sistemi d&b esclusivamente con un amplificatore d&b cor‐
rettamente configurato per non danneggiare i componenti del
sistema.
Funzionamento con amplificatore D12
L'amplificatore dispone di due configurazioni ("Arc" o "Line") per i
sistemi V8 e V12. Esse sono disponibili nelle modalità "Dual
channel" e "Mix TOP/SUB".
Impostando la configurazione V8 o V12 rispettivamente, il relativo
canale di amplificatore è in grado di pilotare fino a due sistemi
V8/V12.
Configurazioni "Arc" e "Line"
La scelta di "Arc" o "Line" dipende dalla curvatura dell'array.
Entrambe le configurazioni possono essere utilizzate all'interno del
medesimo array.
La configurazione "Arc" va utilizzata quando i moduli line array
sono inseriti in sezioni curve di array.
La configurazione "Line" va impiegata per sezioni di array a lunga
gittata, ove siano presenti tre o più angoli di apertura consecutivi
di 0°, 1° o 2°. Rispetto alla configurazione "Arc", la gamma di
frequenze medio-alte viene ridotta per compensare la conseguente
estensione del campo vicino.
L'impostazione delle due configurazioni descritte, all'interno del‐
l'array, deve seguire la progressione degli angoli di apertura stabi‐
liti. Tuttavia, poiché i sistemi vengono solitamente cablati in gruppi
di massimo due unità, è consentito un certo scostamento da tale
prescrizione.

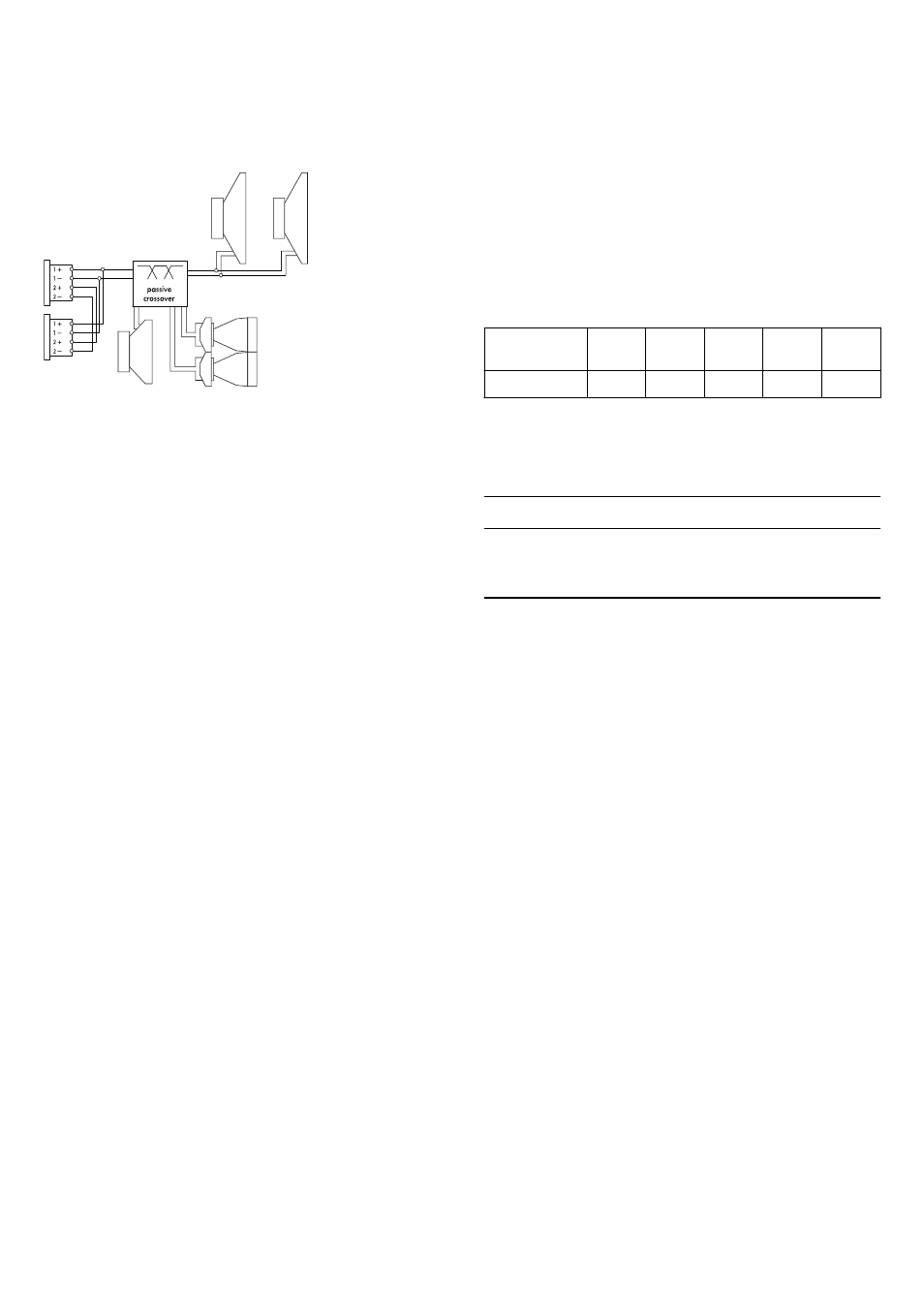

Fig. 2: Cablaggio dei connettori
