MKD-ITF
M98223701-09-10A
5.- COMUNICAZIONE (TIPO MKD-ITF-RS485-C2-IN)
5.1.- Programmazione parametri di configurazione
Parametri configurabili nel menù di parametrizzazione:
- “nPEr”:
Numero periferico da 001 a 255
- “bAud”: Velocità 1200-2400-4800-9600-19200
- “bitS”: Lunghezza 8 bit
- “PAri”: No , Even (pari), Odd (dispari)
- “StoP”: Bit di stop 1 o 2
Configurazione di default: 001 / 9600 / 8 / N / 1
5.2.- Protocollo di comunicazione
Il contatore MKD-ITF utilizza protocollo di comunicazione
MODBUS RTU© e protocollo di rete RS485. La schermata è
la seguente:
DOMANDA: NPFTAAAANNNN CRC
NP:
1 Byte Numero di periferica
FT: 1 Byte Funzione 04 lettura di n Word
AAAA: 2 Byte Indirizzo del primo record
NNNN: 2 Byte Numero di record da richiedere
CRC: 1 Byte Cyclic Redundancy Checking
Nei record Modbus l’energia viene accumulata in kW-h
x 100 (2 decimali) con una lunghezza di 2 Word.
Per leggere lo stato delle entrate effettuare la seguente
richiesta modbus:
Rx: NP0100140002CRC
Tx: NP0101XXCRC
XX è il byte di risposta.
Entrate attivate Byte risposta (XX)
Nessuna 03
Entrata 1 02
Entrata 2 01
Tutte 00
5.3.- Mappa di memoria MODBUS RTU©
VALORE REG.
Energia Attiva + 00-01
Energia Attiva - 02-03
Energia Reattiva Induttiva + 04-05
Energia Reattiva Capacitiva - 06-07
Energia Reattiva Induttiva - 08-09
Energia Reattiva Capacitiva + 0A-0B
Tariffa 1
Energia Attiva + 0C-0D
Energia Attiva - 0E-0F
Energia Reattiva Induttiva + 10-11
Energia Reattiva Capacitiva - 12-13
Energia Reattiva Induttiva - 14-15
Energia Reattiva Capacitiva + 16-17
Tariffa 2
Energia Attiva + 18-19
Energia Attiva - 1A-1B
Energia Reattiva Induttiva + 1C-1D
Energia Reattiva Capacitiva - 1E-1F
Energia Reattiva Induttiva - 20-21
Energia Reattiva Capacitiva + 22-23
Tariffa 3
Energia Attiva + 24-25
Energia Attiva - 26-27
Energia Reattiva Induttiva + 28-29
Energia Reattiva Capacitiva - 2A-2B
Energia Reattiva Induttiva - 2C-2D
Energia Reattiva Capacitiva + 2E-2F
Parziali
Energia Attiva Parziale + 30-31
Energia Attiva Parziale - 32-33
Energia Reattiva Induttiva Parziale + 34-35
Energia Reattiva Capacitiva Parziale - 36-37
Energia Reattiva Induttiva Parziale - 38-39
Energia Reattiva Capacitiva Parziale + 3A-3B
Entrate
Contatore IN 1 3C-3D
Contatore IN2 3E-3F
5.4.- Descrizione comunicazioni
Uno o vari contatori MKD-ITF possono essere collegati
a un computer o PLC. Mediante questo sistema si può
ottenere, oltre al normale funzionamento di ognuno di
essi, la centralizzazione dei dati in un solo punto di
registrazione.
Il MKD-ITF dispone di un’uscita di comunicazione serie
tipo RS-485. Collegando più di un analizzatore a un bus
di comunicazione RS-485 è necessario
assegnare ad ognuno di essi un indirizzo di
periferica (da 01 a 255) affinché il master
(computer o PLC) invii a tali indirizzi le
richieste dei vari record misurati o calcolati.
Il collegamento RS-485 si effettuerà con una
coppia di cavi di comunicazione attorcigliati
con maglie di schermatura minimo a tre fili,
con una distanza massima tra il master e
l’ultimo dispositivo di 1200 metri. A questo
bus serie RS485 si possono collegare fino ad
un massimo di 32 dispositivi.
5.5.- Collegamento con convertitori di rete
Descrizione del collegamento del bus RS485
per comunicazione attraverso un Convertitore
Intelligente (RS485-RS-232) o mediante un
Convertitore Ethernet (Trasparente / Modbus
/TCP).
MKD-ITF-RS485-
I2-C2
M33011
Convertitor
e
Intelligente
M54020
Convertitore
Ethernet
M54031 / M54032
MORSETTI
RS485
MORSETTI
RS485
MORSETTI
RS485/RS232
Terminale 6 A (+) 1 / A A
Terminale 4 B (-) 2 / B B
Terminale 5
(GND) 5 / GND S

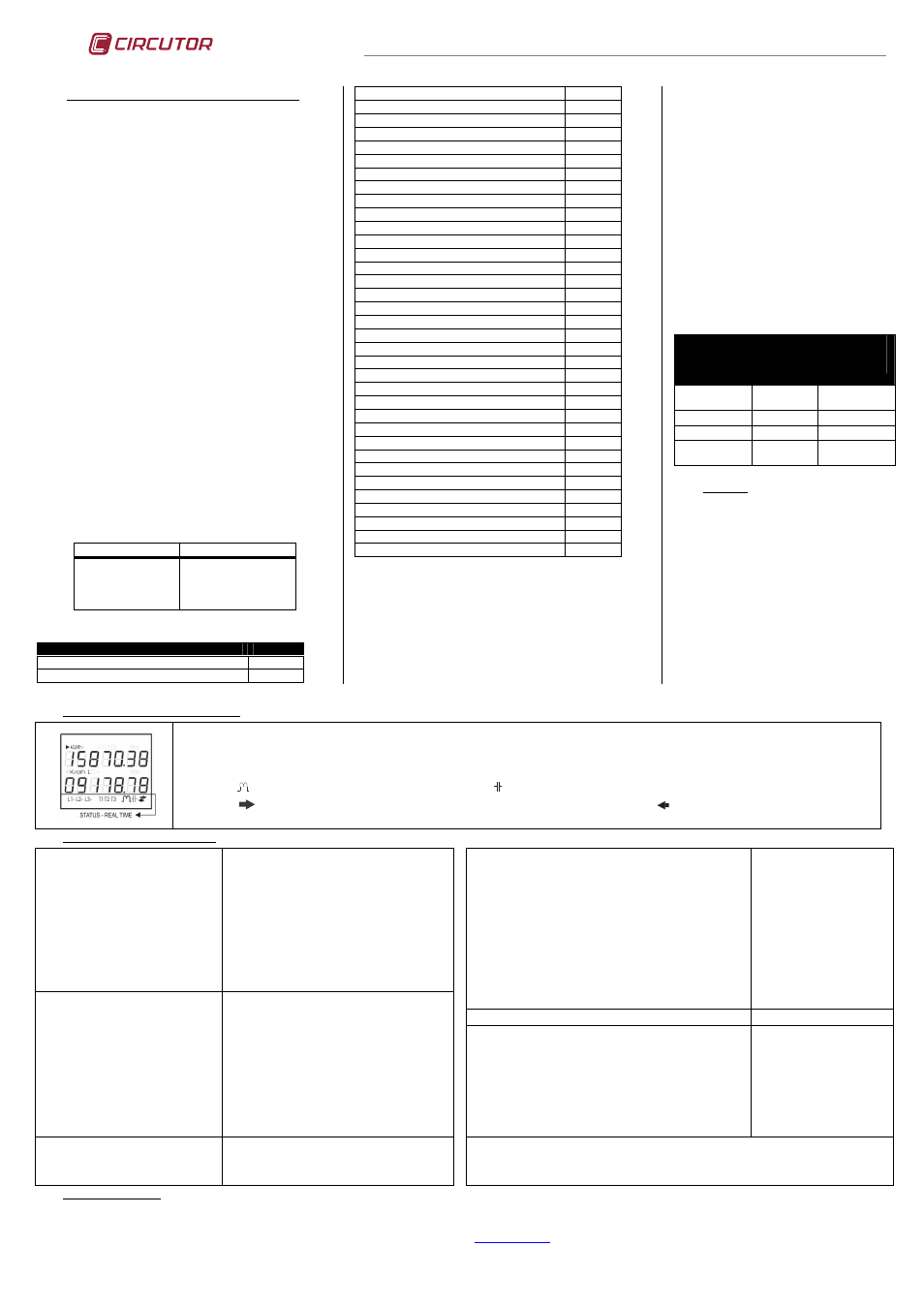

6.- DISPLAY
Il display del Contatore di Energia MKD-ITF è
suddiviso in due aree di visualizzazione: la
prima (nella parte superiore) mostra il valore
dei contatori di energia attiva e la seconda
(nella parte inferiore) mostra la misura di
energia reattiva induttiva o capacitiva. In
questi contatori si visualizza l’energia parziale
di ognuna delle energie quando appare il
codice
(part) sul display.
7.- DESCRIZIONE ICONE SUL DISPLAY
- L1-L2-L3 indica che il dispositivo dispone di tensione nominale in ognuna delle fasi; qualora in una di esse non vi fosse tensione nominale,
scomparirebbe il codice corrispondente a tale fase.
- T1 T2 T3 codice disponibile unicamente nel modello MKD-ITF-RS485-I2-C2; mostra la tariffa selezionata in quel preciso momento
indipendentemente dalla tariffa visualizzata nell’area superiore.
- Il simbolo indica che il carico è di natura induttiva: il simbolo indica che il carico è di natura capacitiva.
- Il simbolo indica che il contatore è situato nel primo e quarto quadrante (consumo); il simbolo indica che il contatore si trova nel secondo
e terzo quadrante (generazione).
8.- CARATTERISTICHE TECNICHE
Circuito di alimentazione:
- Bifase (L1-L2):
- Frequenza:
- Consumo massimo:
Tensione V
f-f
<300V
Tensione V f-f ≥300V
- Temperatura di lavoro:
- Umidità (senza condensazione):
Tipo C.A.
110V – 500V C.A. (mediante la stessa
misurazione)
45…65 Hz
2W – 3VA
2W – 20VA
-20ºC ….+ 60ºC
5% .. 95% Caratteristiche transistor uscita ad impulsi:
- Tipo: Transistor opto-isolato (collettore aperto):
- Tensione massima di commutazione:
- Intensità massima di commutazione:
- Frequenza massima::
- Durata impulso:
Collegamenti
NPN
24 V C.C.
50 mA
5 impulsi / secondo
100 ms
Terminal 1: uscita 1
Terminal 2: Comune
Terminal 3: uscita 2
Caratteristiche entrate (tipo di entrata): Libere da tensione
Circuito di misurazione:
- Tensione nominale:
- Frequenza:
- Corrente nominale:
- Sovraccarico permanente:
- Corrente minima:
Valore massimo contatore di
Energia
289V C.A.
f-n
/ 500V C.A.
f-f
45…65 Hz
40 A
120 A
160 mA
9.999.999 kWh
Caratteristiche meccaniche:
- Materiale scatola:
- Protezione dispositivo montato (frontale):
- Protezione dispositivo smontato (laterali e coperchio
posteriore):
- Dimensioni (mm) / peso (g):
- Diametro massimo del cavo passante (mm):
Plastica V0
Autoestinguente
IP 51
IP 31
105x90x73 mm / 410 g
11
Tipo/Precisione:
- Energia Attiva:
. Energia Reattiva:
Classe 1 – 62053-21
Classe 2 – 62053-22 Norme: EN62052-11, EN62053-21, EN62053-23, EN61010-1
Sicurezza: Categoria III / EN-61010-1 Protezione contro lo shock elettrico per doppio
isolamento classe II
9.- SERVIZIO TECNICO
In caso di qualunque dubbio sul funzionamento o guasto del dispositivo, informare il servizio tecnico di CIRCUTOR, SA.
CIRCUTOR S.A. – SERVIZIO POSTVENDITA
Telefono: +34 937452900
Vial Sant Jordi, s/n web: www.circutor.es
08232 - Viladecavalls (Barcellona) e-mail: [email protected]
