TCP1RS+
M98253301-09-14A
3.- CARATTERISTICHE TECNICHE
Circuito di alimentazione:
-
Monofase (A1 – A2):
-
Frequenza:
-
Assorbimento massimo:
-
Temperatura di funzionamento:
-
Umidità (senza condensazione):
230 V
ca
± 15%
47…63 Hz
8 VA
-10 … +60 ºC
5 … 95%
Simbologia LED:
-
Power lampeggiante
-
RX/TX lampeggiante
-
LINK/ACTIVITY
Dispositivo alimentazione e attività della CPU
Attività trasmissione e ricezione di pacchetti RS-485
Lampeggiamento: Attività sul bus Ethernet
Verde: Velocità 10/100 Mb/s
Caratteristiche meccaniche:
-
Materiale scatola:
-
Grado di protezione del dispositivo
-
Dimensioni (mm):
-
Peso:
-
Altezza massima di funzionamento:
Plastica UL94 - V0 autoestinguente
IP 20
35,4 x 73 x 84,68 mm (2 moduli)
120 g
2.000 m
Norme:
IEC 60664, VDE 0110, UL 94, EN61010-1, EN55011, EN 61000-4-2, EN 61000-4-3,
61000-4-11, EN 61000-6-4, EN 61000-6-2, EN 61000-6-1, EN 61000-6-3, EN 61000-4-5,
CE
Interfaccia di Rete:
-
Tipo:
-
Connettore:
-
Protocolli di Rete - Accessi:
Ethernet 10BaseT / 100BaseTX autorilevabile
RJ45
TCP / UDP / Modbus
Sicurezza:
Categoria dell'installazione Categoria III / EN61010. Protezione contro gli shock elettrici
mediante doppio isolamento classe II. Il dispositivo deve essere collegato a un circuito di
alimentazione protetto da fusibile in conformità a IEC 269 o tipo M, con valori compresi tra
0,5 e 1A. Deve essere dotato di un interruttore magnetotermico, o equivalente, per
scollegate il dispositivo dalla rete di alimentazione. La sezione minima del cavo di
alimentazione deve essere pari a 1 mm 2 .
Un utilizzo del dispositivo non conforme a quanto specificato dal produttore può
compromettere la protezione del dispositivo.
Interfaccia seriale:
-
Tipo:
-
Velocità di trasmissione (configurabile):
-
Bit di dati:
-
Parità:
-
Bit di stop
RS-485 tre fili (A/S/B) (RX/GND/TX)
1200, 2400, 4800, 9600,19200, 34800, 57600,
115200 bau rate
7, 8
Senza parità, pari, dispari
1 o 2
4.- COLLEGAMENTO

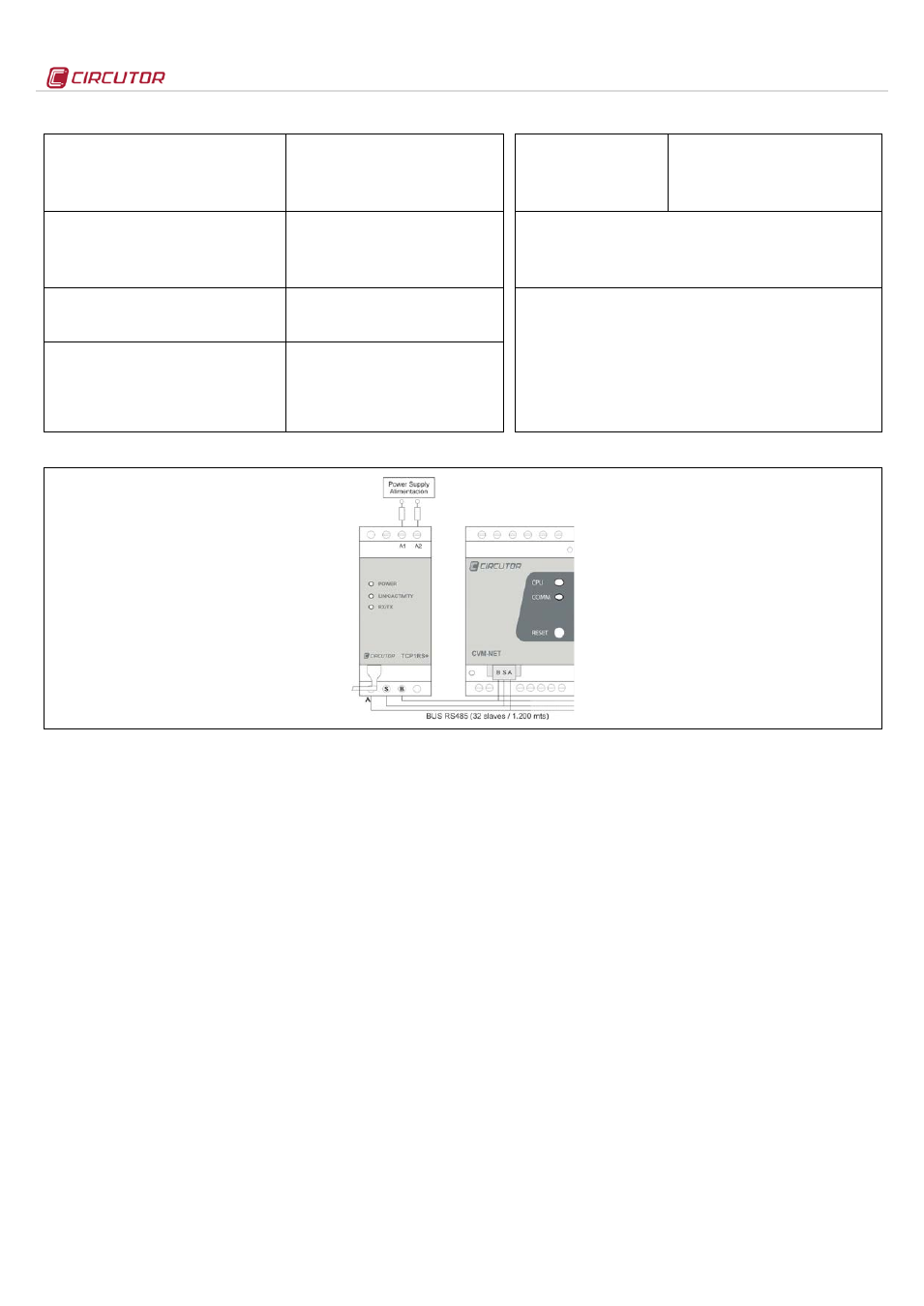

Immagine 1. Connessione standard dei dispositivi in serie
5.- SERVIZIO TECNICO
In caso di qualunque dubbio sul funzionamento o guasto del dispositivo, informare il servizio tecnico di CIRCUTOR, SA
CIRCUTOR, SA - Servizio Assistenza Tecnica
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcellona), SPAGNA
Tel.: 902 449 459 (Spagna)
Tel.: (+34) 93 745 29 00 (fuori dalla Spagna)
email:
[email protected]
