CVM-1D
M98236001-09-14A

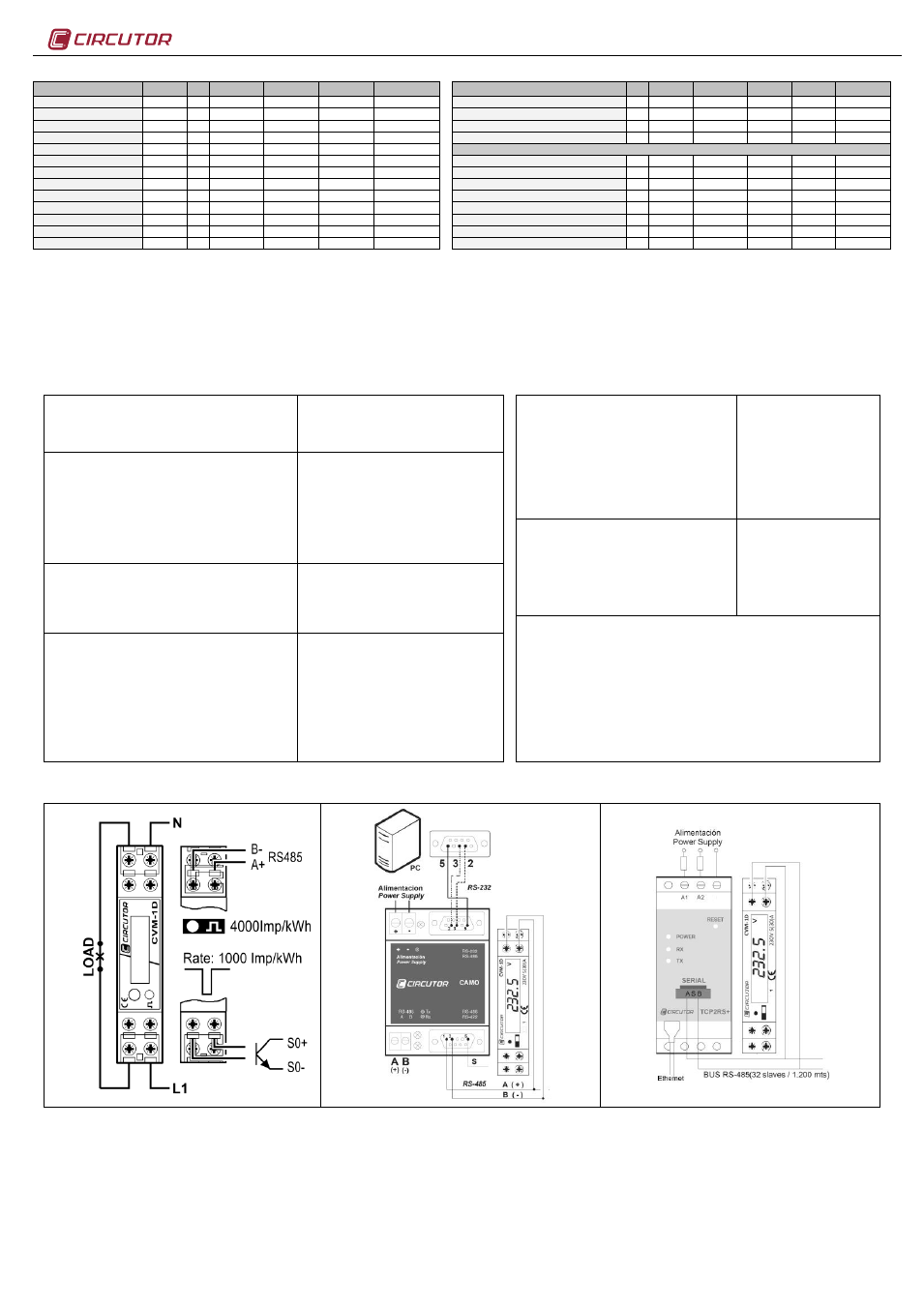

6.- Mappa di memoria Modbus/RT
Parametri Simbolo Var Istantaneo Massimo Minimo Unità Parametri Var Simbolo Istantaneo Massimo Minimo Unità
Tensione V 1 0000-0001 0032-0033 0044-0045 V x10 Energia Attiva Parziale 14 kW·h 001A-001B - - kW·h x100
Corrente A 2 0002-0003 0034-0035 0046-0047 A x100 Energia Reattiva Induttiva Parziale 15 kvarL·h 001C-001D - - kvarL·h x100
Potenza attiva kW 3 0004-0005 0036-0037 0048-0049 ± kW x100 Energia Reattiva Capacitiva Parziale 16 kvarC·h 001E-001F - - kvarC·h x100
Potenza Reattiva (L/C) kvar 4 0006-0007 0038-0039 004A-004B ± kvar x100 Energia Reattiva Parziale (L/C) 17 kvar·h 0020-0021 - - kvar··h x100
Potenza Reattiva Induttiva kvarL 5 0008-0009 003A-003B 004C-004D ± kvarL x100 MISURA IN 4 QUADRANTI
Potenza Reattiva Capacitiva kvarC 6 000A-000B 003C-003D 004E-004F ± kvarC x100 Energia Attiva Generata 18 kW·h 0022-0023 - - kW·h x100
Potenza Apparente kVA 7 000C-000D 003E-003F 0050-0051 ± kVA x100 Energia Reattiva Induttiva Generata 19 kvarL·h 0024-0025 - - kvarL·h x100
Fattore di Potenza PF 8 000E-000F 0040-0041 0052-0053 PF Energia Reattiva Capacitiva Generata 20 kvarC·h 0026-0027 - - kvarC·h x100
Massima Domanda kW / A 9 0010-0011 0042-0043 0054-0055 kW / A x100 Energia Reattiva Totale Generata (L/C) 21 kvar·h 0028-0029 - - kvar·h x100
Energia Attiva kW·h 10 0012-0013 - - kW·h x100 Energia Attiva Generata Parziale 22 kW·h 002A-002B - - kW·h x100
Energia Reattiva Induttiva kvarL·h 11 0014-0015 - - kvarL·h x100 Energia Reattiva Induttiva Generata Parziale 23 kvarL·h 002C-002D - - kvarL·h x100
Energia Reattiva Capacitiva kvarC·h 12 0016-0017 - - kvarC·h x100 Energia Reattiva Capacitiva Generata Parziale 24 kvarC·h 002E-002F - - kvarC·h x100
Energia Reattiva (L/C) kvar·h 13 0018-0019 - - kvar·h x100 Energia Reattiva Totale Generata Parziale (L/C) 25 kvar·h 0030-0031 - - kvar·h x100
7.- Comunicazione CVM-1D
Uno o vari analizzatori CVM-1D possono essere collegati a un regolatore o PLC. Mediante questo sistema si può ottenere, oltre al normale funzionamento di ognuno degli analizzatori, la
centralizzazione dei dati in un solo punto di registrazione. Il CVM-1D
dispone di un’uscita di comunicazione serie tipo RS-485. Collegando più di un analizzatore a un bus di comunicazione
serie RS-485 è necessario assegnare ad ognuno di essi un numero o indirizzo di periferica affinché il sistema principale di comunicazione invii a tali indirizzi le richieste dei vari record
misurati o calcolati. Il collegamento RS-485 si effettuerà con una coppia di cavi di comunicazione attorcigliati con maglie di schermatura con almeno tre fili, con una distanza massima tra il
sistema principale di comunicazione e l’ultimo dispositivo di 1200 metri. Il dispositivo utilizza una linea di comunicazione RS-485 a cui si possono collegare un massimo di 32 dispositivi in
serie per bus.
L’analizzatore di reti tipo CVM-1D comunica utilizzando il protocollo Modbus RTU © ( Polling domanda / risposta )
8.- Caratteristiche tecniche
Circuito di alimentazione :
- Monofase :
- Frequenza :
- Consumo massimo :
88…276 V
c.a
50 / 60 Hz
2 VA
Circuito di misurazione:
- Tensione nominale / Tolleranza:
- Tensione nominale / Tolleranza MID:
- Frequenza :
- Frequenza MID:
- Corrente nominale / minima / massima:
- Corrente di avvio (Ist):
- Corrente di riferimento (Iref):
- Corrente di transizione (Itr):
110…230 V
c.a
/ ±20 %
230 V
c.a
/ ±20 %
50 / 60Hz
50Hz
5 A / 250 mA / 32 A
20 mA
5 A
500 mA
Caratteristiche meccaniche:
- Materiale scatola :
- Protezione :
Dispositivo montato (frontale):
Dispositivo MID montato (frontale) :
Dispositivo smontato (laterali e coperchio posteriore):
- Dimensioni massime (mm) :
- Peso :
Plastica UL94-V0 autoestinguente
IP31
IP51
IP20
85.5 x 64.2 x 18 mm (1 passo)
150 g
Caratteristiche transistor uscita
- Tipo: transistor opto-isolato (collettore aperto)
- Tensione massima di manovra:
- Intensità massima di manovra:
- Frequenza massima:
- Durata impulso:
NPN
42 V
c.c.
50 mA
1000 impulsi / kW·h
40…200ms (configurabile)
Caratteristiche ambientali:
- Temperatura di lavoro:
- Temperatura di stoccaggio:
- Umidità:
- Altezza:
-5...+45 ºC
-25...+70 ºC
5…95% senza condensazione
2000m
Sicurezza:
CATIII-300 EN61010-1:2010 EN61010-2-030:2011. Doppio isolamento. Pollution degree II.
Dovrà essere dotato di un interruttore magnetotermico o dispositivo equivalente per poter
scollegare il dispositivo dalla rete di alimentazione La sezione minima del cavo di
alimentazione sarà di 1 mm
2 anche se trattandosi di alimentazione e misurazione sarà
conforme alla corrente nominale.
Norme :
EN 50470-1, EN50470-3, EN62053-21, EN62053-23, EN61010-1:2010,
EN 61000-6-4, EN 55022
Contatore di Energia Integrato: Clase B EN50470-3 in Energia Attiva, Clase 2
EN62053-23 in Energia Reattiva.
Tipo precisione:
- Tensione :
- Corrente :
- Potenza / Energia :
Rilevatori di misurazioni :
- Tensione :
- Corrente :
Fattore di potenza :
Margine di misura fondo scala:
0.5 % ± 1 cifra
0.5 % ± 1 cifra
1 % ± 1 cifra
Misurazione diretta. Impedenza 1M

Misurazione diretta (shunt integrato <0,5 m  )
0.5...1
0.5...120%
9.- Collegamento
Sistema di collegamento monofase Comunicazione RS-485
10.- Servizio tecnico
In caso di qualunque dubbio sul funzionamento o guasto del dispositivo, informare il servizio tecnico di CIRCUTOR, SA
CIRCUTOR, SA - Servizio Assistenza Tecnica
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcellona), SPAGNA
Tel: 902 449 459 (Spagna) /Tel: (+34) 93 745 29 00 (fuori dalla Spagna)
email: [email protected]
