9
Italiano
Introduzione
HDMI
VGA-OUT RS-232C
VGA2-IN/YPbPr
VIDEO
S-VIDEO
AUDIO-IN
AUDIO-OUT
MOUSE
(SERVICE) VGA1-IN/YPbPr/
5 4 2 1 3 8 6 7
10

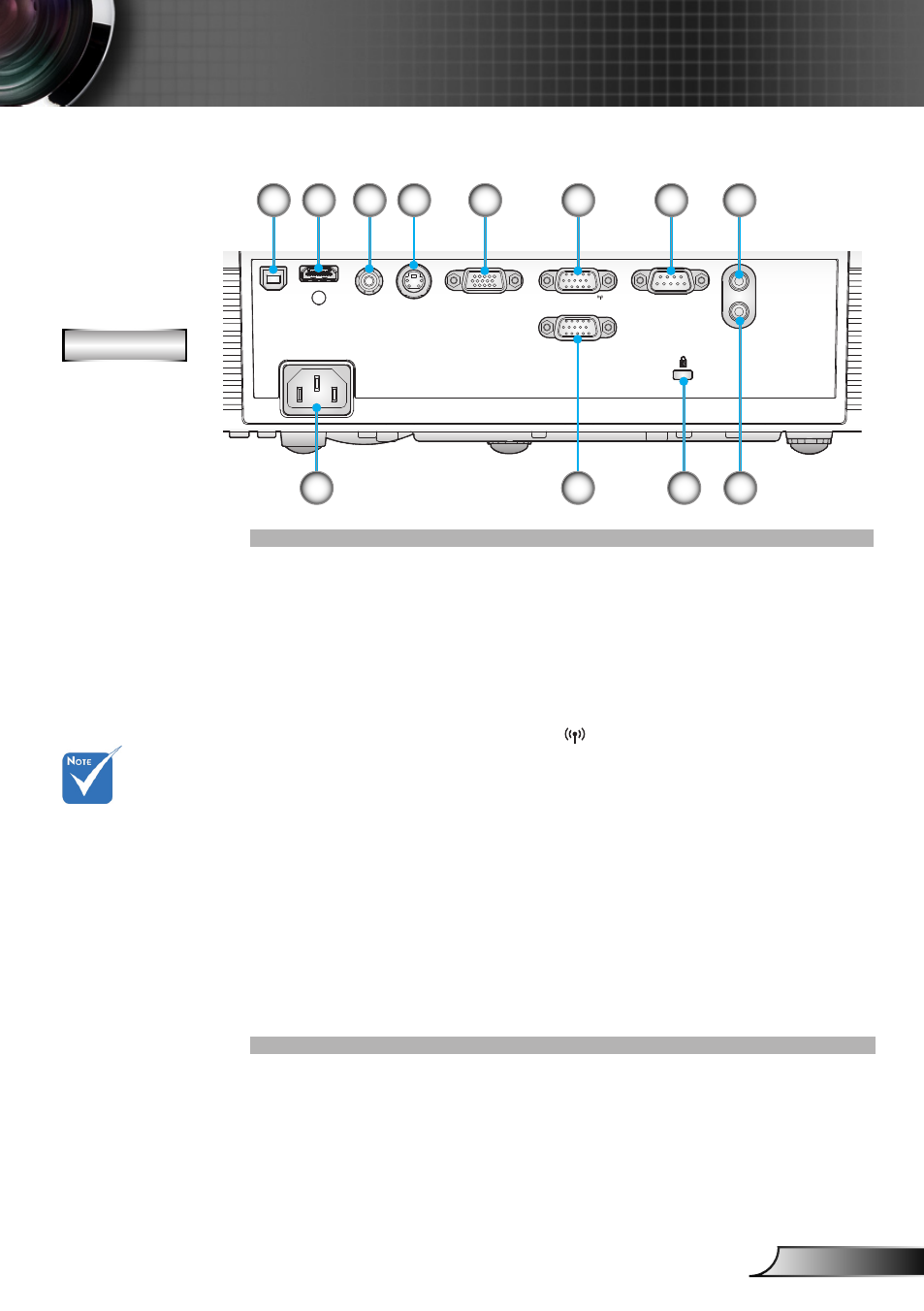

Connessioni di ingresso/uscita
 Monitor loop-
through supporta-
to solo in VGA1-
IN/YPbPr.
Connettore USB/Tipo B (connessione al PC tramite funzio- 1.
ne mpuse remoto)
Connettore HDMI 2.
Connettore input video composito 3.
Connettore input S-Video 4.
Connettore output VGA (Monitor del loop tramite uscita) 5.
Connettore VGA1-In/YPbPr/ 6.
(Segnale Analogico PC /Ingresso Video Component/HDTV/
YPbPr/Funzione wireless tramite dongle VGA)
Connettore RS-232 (Tipo a 9 poli DIN) 7.
Connettore ingresso audio (Mini jack 3,5 mm) 8.
Presa di Alimentazione 9.
Connettore VGA2-In/YPbPr 10.
(Segnale Analogico PC /Ingresso Video Component/HDTV/
YPbPr)
Dispositivo di sicurezza Kensington 11. TM
Connettore uscita audio (Mini jack 3.5mm) 12.
Tipo A
9 12 11
