Installazione
AUDIO-IN
AUDIO OUT
RS-232C VGA-OUT
VGA2-IN/YPbPr
HDMI
S-VIDEO VIDEO MOUSE
(SERVICE) VGA1-IN/YPbPr/
E62405SP
R

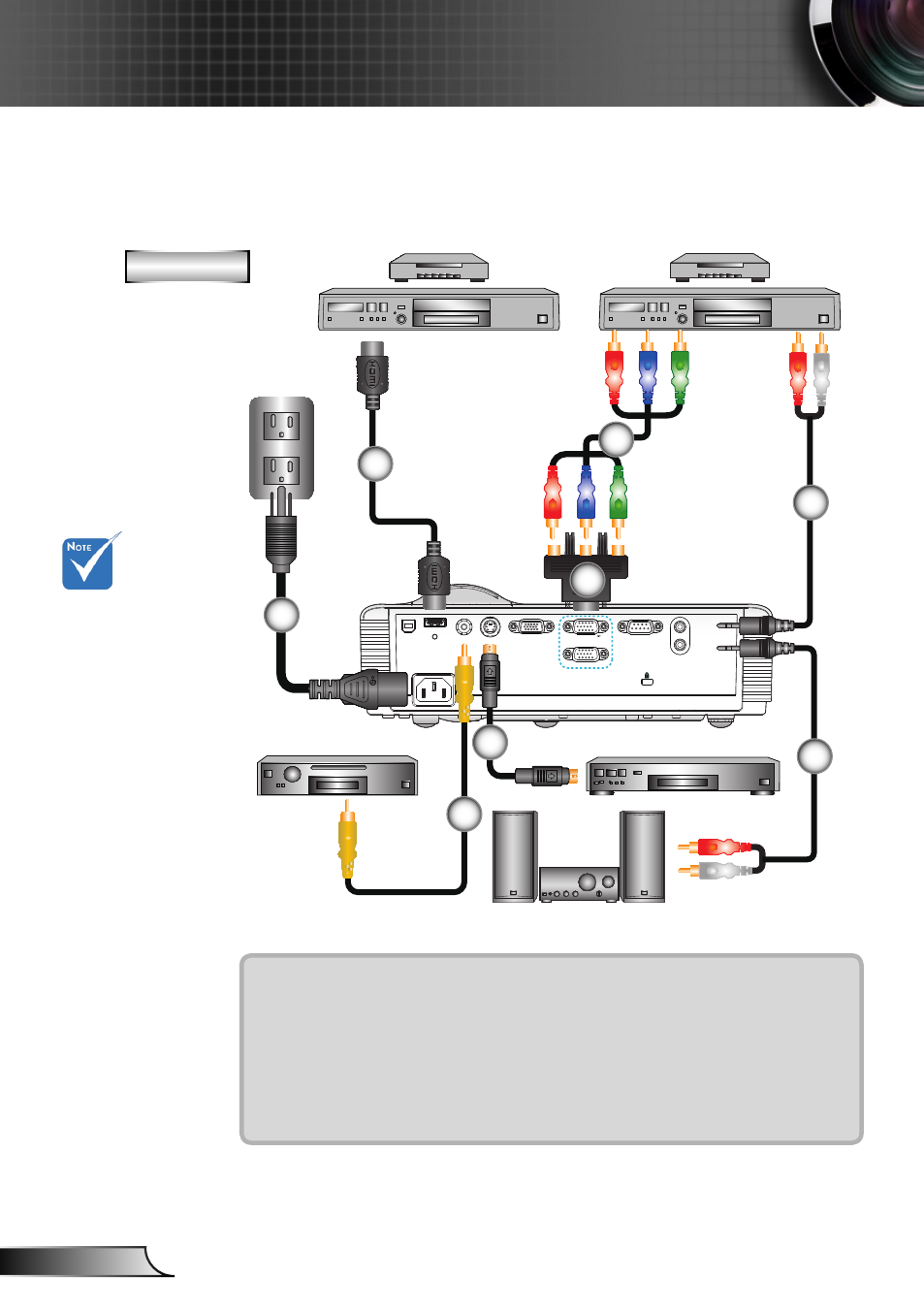

Collegamento a sorgenti video
1.............................................................................................................. Cavo
2...................................................................................................*Cavo HDMI
3..............................................*Adattatore 15 pin a 3 RCA component/HDTV
4...............................................................................*Cavo component 3 RCA
5.......................................................................................... *Cavo input audio
6..................................................................................*Cavo video composito
7............................................................................................... *Cavo S-Video
8........................................................................................ *Cavo output audio
1
6
4
5
2
3
Uscita S-Video Uscita Video Composita
 A causa delle dif-
ferenti applicazioni
di ciascun Paese,
alcune regioni
potrebbero avere
differenti accesso-
ri.
 (*) Accessori
opzionali
 L’interfaccia dipen-
de dalle specifiche
del modello.
Lettore DVD, decodificatore,
ricevitore HDTV
Uscita Audio
7
Tipo A
Lettore DVD, decodificatore,
ricevitore HDTV
8
