10
Italiano

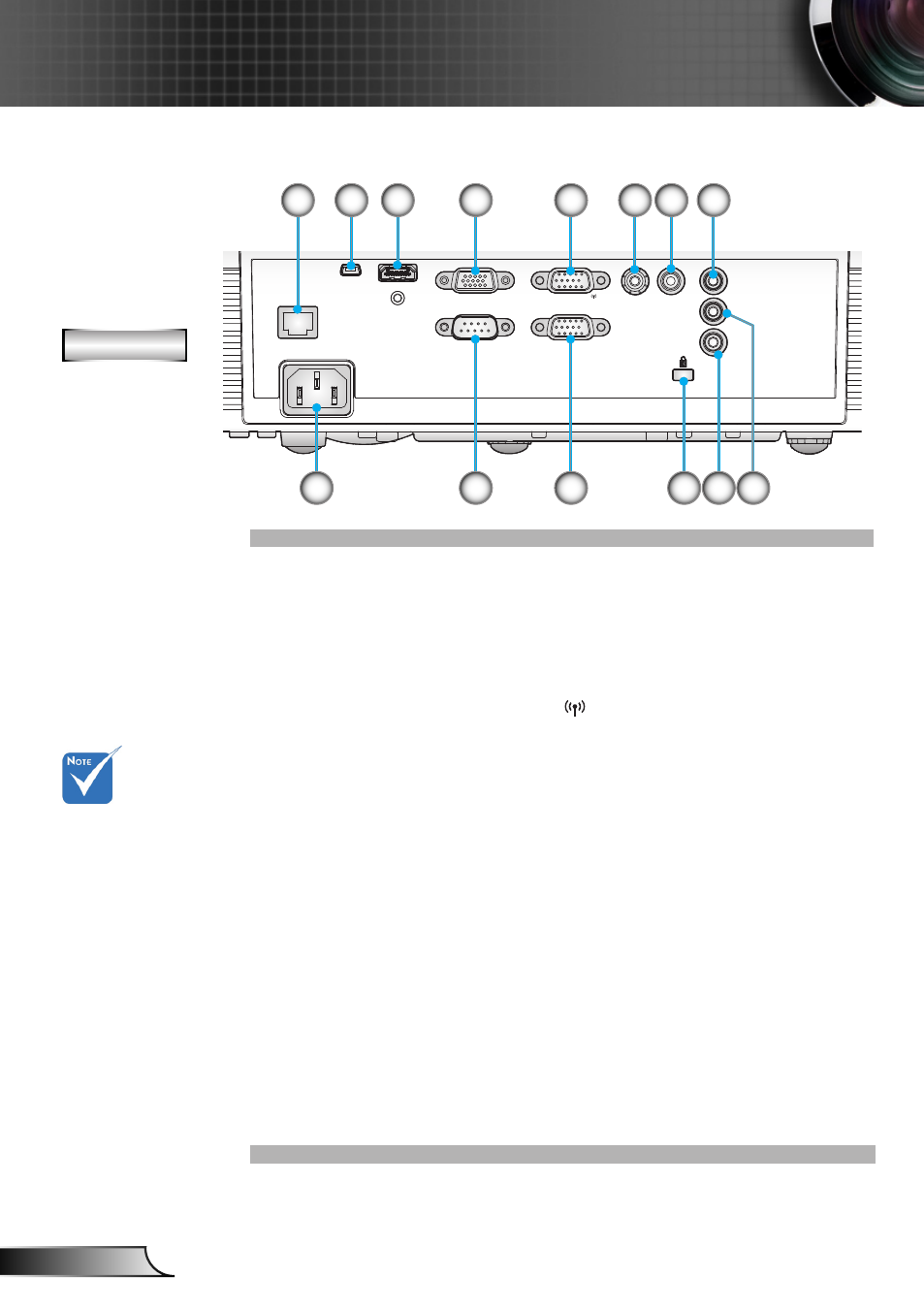

Introduzione
RJ-45
MOUSE
(SERVICE) HDMI
VGA-OUT
RS-232C VGA2-IN/YPbPr
VGA1-IN/YPbPr/ VIDEO AUDIO1-IN
(VGA1/VGA2)
AUDIO2-IN
(VIDEO)
AUDIO-OUT
MIC
4 3 1 2 8 5 7
11
 Monitor loop-
through supporta-
to solo in VGA1-
IN/YPbPr.
Connettore di rete RJ-45 1.
Connettore USB/Tipo B (connessione al PC tramite funzio- 2.
ne mpuse remoto)
Connettore HDMI 3.
Connettore output VGA (Monitor del loop tramite uscita) 4.
Connettore VGA1-In/YPbPr/ 5.
(Segnale Analogico PC /Ingresso Video Component/HDTV/
YPbPr/Funzione wireless tramite dongle VGA)
Connettore input video composito 6.
Connettore ingresso audio 1 (Mini jack 3,5 mm) 7.
(Per VGA1/VGA2)
Connettore ingresso audio 2 (Mini jack 3,5 mm) 8.
(Per Video)
Presa di Alimentazione 9.
Connettore RS-232 (Tipo a 9 poli DIN) 10.
Connettore VGA2-In/YPbPr 11.
(Segnale Analogico PC /Ingresso Video Component/HDTV/
YPbPr)
Dispositivo di sicurezza Kensington 12. TM
Connettore Ingresso Microfono 13.
Connettore uscita audio (Mini jack 3.5mm) 14.
Tipo B
9 13 12
6
10 14
