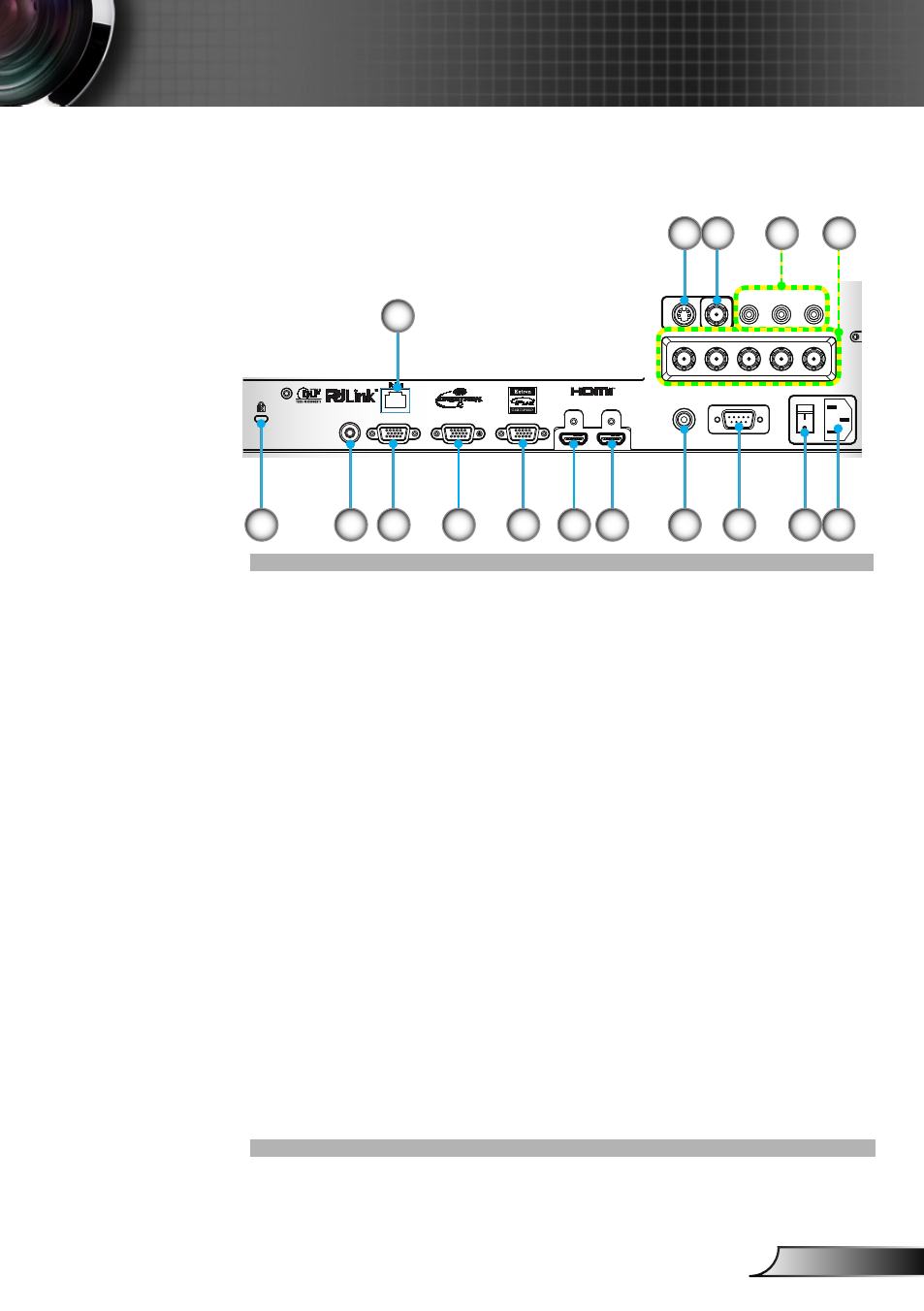

Connessioni di ingresso/uscita
1. Connettore input S-Video
2. Connettore input video composito
3. Connettore ingresso Video component (YPbPr)
4. Connettore ingresso BNC (YPbPr/RGBHV)
5. Dispositivo di sicurezza Kensington™
6. Connettore telecomando cablato
7. Connettore di rete RJ-45
8. Connettore output VGA (collegamento a passante output
monitor)
9. Connettore VGA2-In/YPbPr (Segnale Analogico PC /Ingres-
so Video Component/HDTV/YPbPr)
10. Connettore VGA1-In/YPbPr (Segnale Analogico PC /Ingres-
so Video Component/HDTV/YPbPr)
11. Connettore HDMI 1
12. Connettore HDMI 2
13. Connettore a Relè trigger 12 V (12V, 250 mA. Mini jack 3,5
mm)
14. Connettore RS-232 (Tipo DIN a 9 pin)
15. Interruttore di alimentazione
16. Presa di alimentazione
