12
Italiano
Installazione
12V OUT RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
HDMI 2 HDMI 1
VGA-OUT VGA 2-IN VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO. MENU
SHUTTER
ENTER
RE-SYNC LENS
FOCUS
ZOOM
E62405SP
R

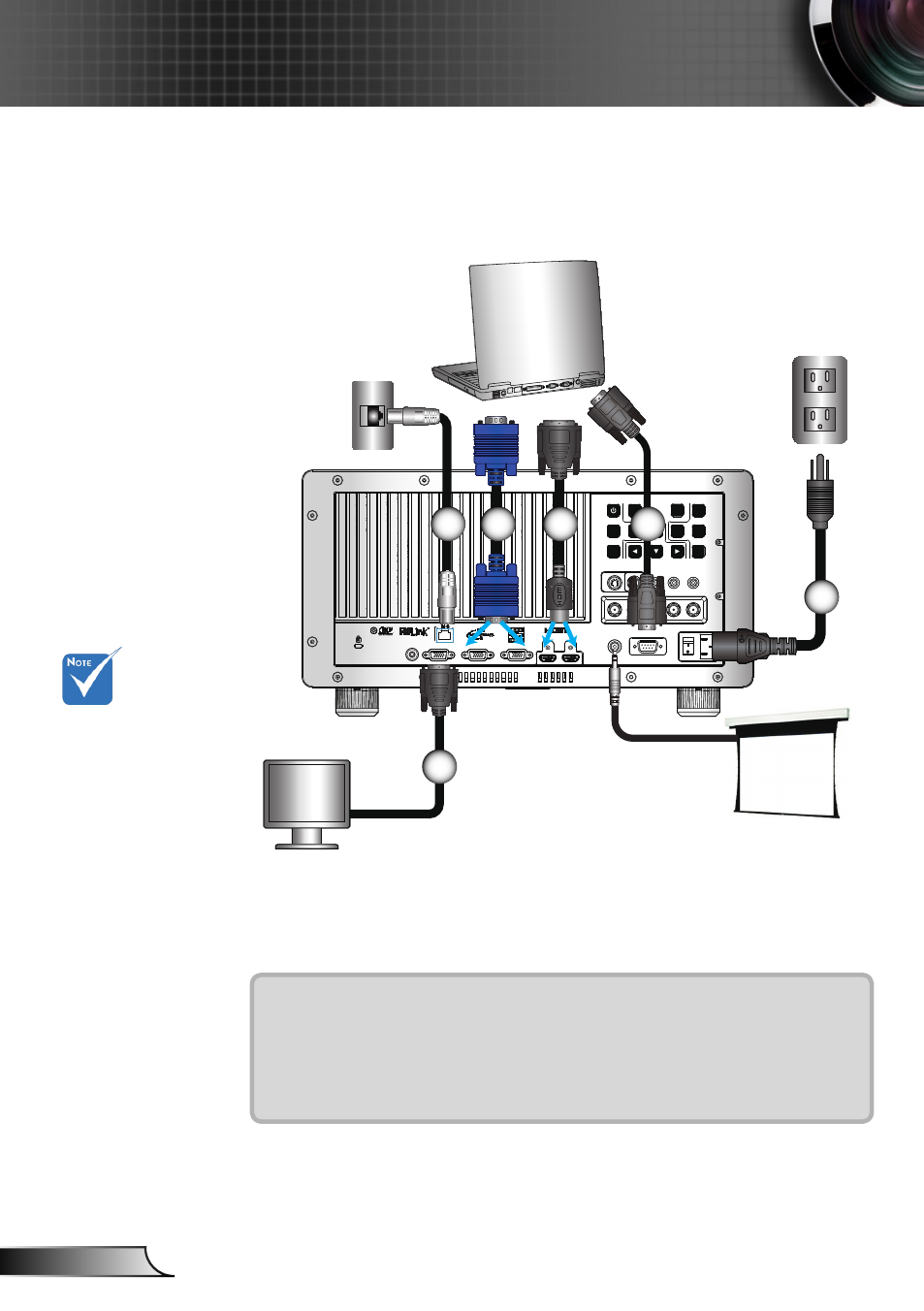

Collegamento al computer/portatile
1
5 4 3
1................................................................................... Cavo di alimentazione
2.................................................................................................. Cavo RS232
3............................................................................................. Cavo DVI/HDMI
4......................................................................................................Cavo VGA
5..................................................................................................*Cavo di rete
6............................................................................................*Cavo input VGA
 A causa delle
differenti
applicazioni di
ciascun
Paese,
alcune regioni
potrebbero avere
differenti
accessori.
 (*) Accessori
opzionali
2
Uscita +12V
6
