13
Italiano
Installazione
12V OUT
RS232
R
G
B
H
V
S-VIDEO
VIDEO
Y
Pb
Pr
HDMI 2
HDMI 1
VGA-OUT
VGA 2-IN
VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO.
MENU
SHUTTER
ENTER
RE-SYNC
LENS
FOCUS
ZOOM
E62405SP
R

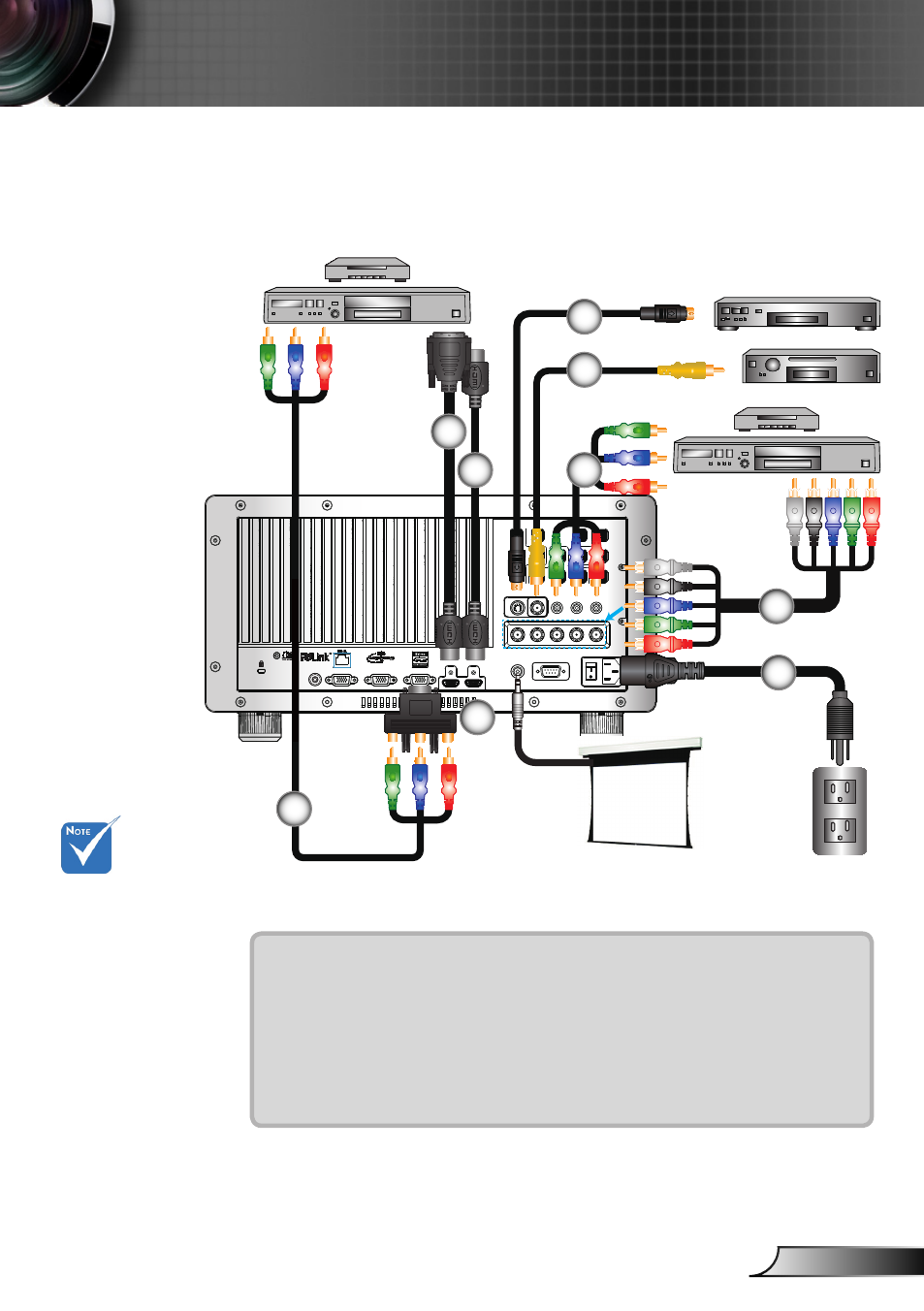

Collegamento a sorgenti video
1................................................................................... Cavo di alimentazione
2.................................................................................................... *Cavo BNC
3...............................................................................*Cavo component 3 RCA
4..................................................................................*Cavo video composito
5............................................................................................... *Cavo S-Video
6...................................................................................................*Cavo HDMI
7............................................................................................. Cavo DVI/HDMI
8..............................................*Adattatore 15 pin a 3 RCA component/HDTV
Uscita Video Composita
Lettore DVD, decodificatore,
ricevitore HDTV
Uscita S-Video
1
3
2
4
A causa delle
differenti
applicazioni di
ciascun
Paese, alcune
regioni
potrebbero avere
differenti
accessori.
(*) Accessori
opzionali
5
6
Uscita +12V
3
8
7
