Italiano 23

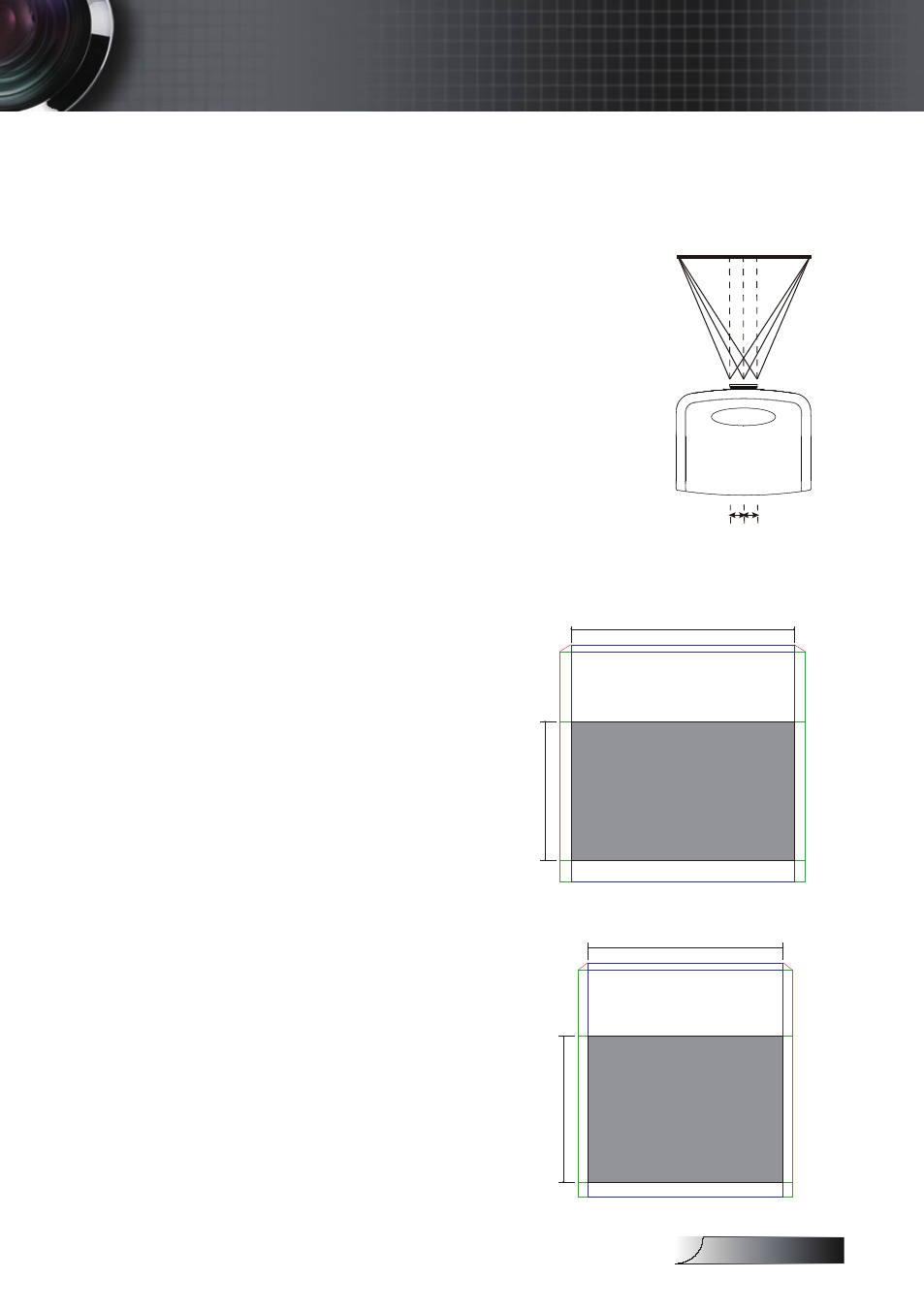

Regolazione della posizione dell’immagine
orizzontale
Se la lente è nella posizione centrale, la
posizione dell’immagine orizzontale
può essere regolata a sinistra o a destra
fino a un massimo del 5% dell’ampiezza
dell’immagine. Consultare il disegno in
basso dell’intervallo PureShift per ulteriori
chiarimenti.
Lato sinistro
(W/2) x 10% (W/2) x 10%
Lato destro
Larghezza schermo
(W)
Immagine dell’intervallo PureShift
W
H
H5%
H50%
H15%
W5% W5%
Quando W e H sono allo 0% della posizione
offset
L'H max spostamento in alto = Hx55%
L'H max spostamento in basso = Hx15%
La L max spostamento = Wx5%
Quando la L max spostamento è Wx5%
H max spostamento = Hx50%
Quando la H max spostamento è Hx55%
L max spostamento = Hx0%
WXGA / WUXGA
Quando W e H sono allo 0% della posizione
offset
L'H max spostamento in alto = Hx50%
L'H max spostamento in basso = Hx10%
La L max spostamento = Wx5%
Quando la L max spostamento è Wx5%
H max spostamento = Hx45%
Quando la H max spostamento è Hx50%
L max spostamento = Hx0%
W
H
H5%
H45%
H10%
W5% W5%
XGA
Installazione
