Vista posteriore, Introduzione – Optoma EH503 Manuale d'uso
Pagina 12
Italiano
1

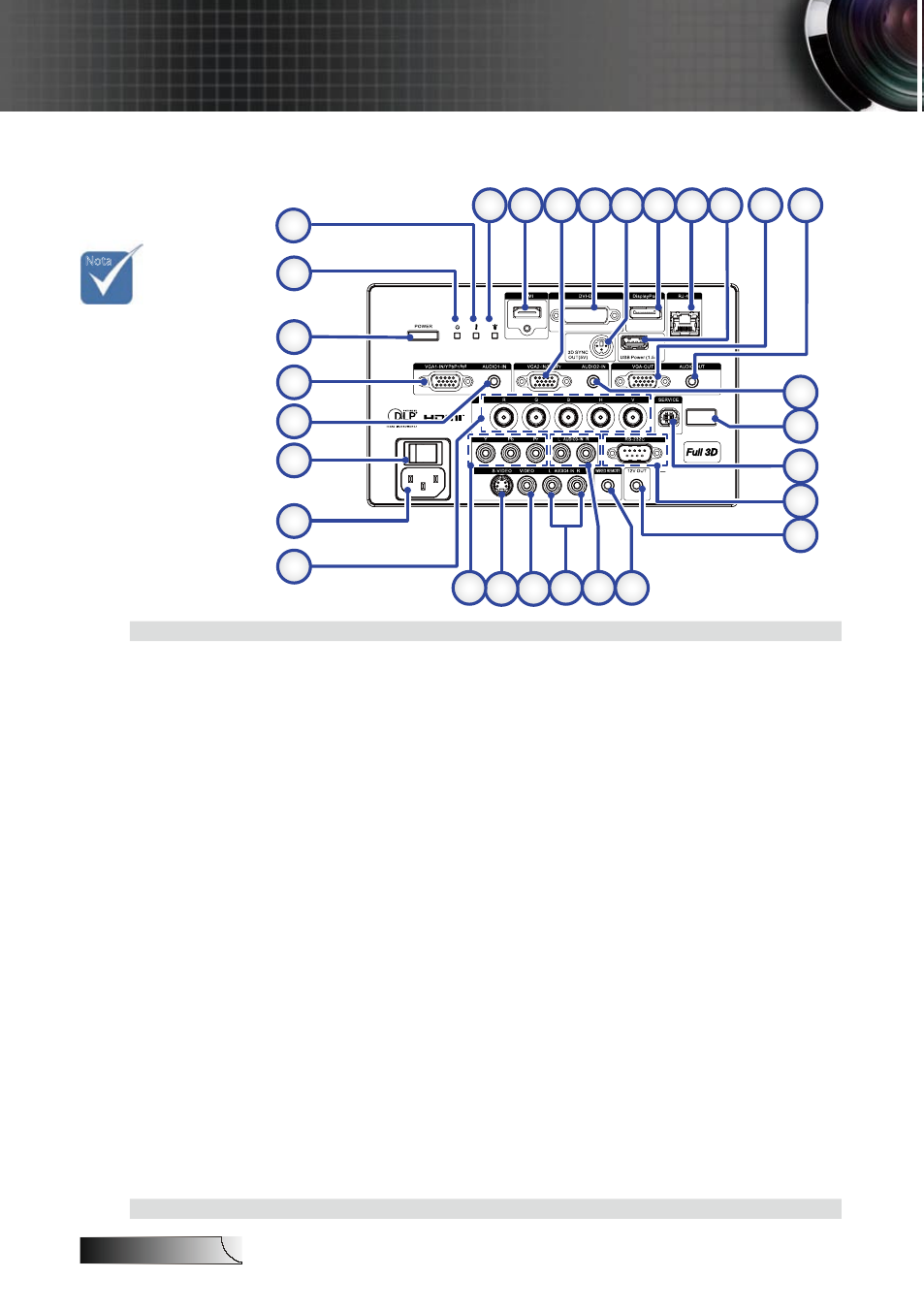

Vista posteriore
20
21
1
2 3
5 6 7 8
4
19
17
9 10 11
13
12
14
24
23
25
26
27
28
29
22
15
16
18
v
AUDIO2-IN:
Condivisione
con ingresso
audio DVI e
BNC.
Nota
1. LED temperatura
16. Connettore 12V OUT A/B
2. LED lampadina
17.
TELECOMANDO CABLATO (jack 3,5
mm)
3. Connettore HDMI
18.
Connettori AUDIO IN L/R RCA
(YPbPr)
4. Connettore VGA 2/ YPbPr
19.
Connettori AUDIO IN L/R RCA
(Video/S-Video)
5. Connettore DVI-D
20. Connettore VIDEO
6. USCITA SINCRONIZZAZIONE 3D
21. Connettore S-VIDEO
7. DisplayPort
22. Connettori YPbPr
8. Connettore RJ-45
23. Connettori BNC
9. Alimentazione USB
24. Presa di alimentazione
10. VGA OUT
25.
Interruttore principale di
alimentazione
11. Jack AUDIO OUT da 3,5 mm
26. Connettore AUDIO IN (VGA1)
12. Connettore AUDIO 2 IN (VGA2)
27. Connettore VGA 1/ SCART/ YPbPr
13. Ricevitore IR posteriore
28. Tasto di alimentazione
14. ASSISTENZA
29. LED alimentazione
15. Connettore RS-232
Introduzione
