IT40
46.1 Note generali sui collegamenti
I collegamenti negativi di entrata e uscita sono tutti
comuni. La messa a terra deve essere sempre collegata,
a prescindere alle altre apparecchiature in uso. Solo
il telaio e lo schermo elettrostatico all’interno del
trasformatore sono collegati a terra, ma non il negativo
del segnale. Per evitare il rumore di alternata, il negativo
del segnale dell’intero sistema deve essere collegato alla
messa a terra in un solo punto.
46.2 Note sulla protezione
Se il telaio esterno dell’amplificatore raggiunge i
70°C a causa dell’uso prolungato ad alta potenza,
l’alimentazione viene interrotta e il logo illuminato si
spegne fino all’avvenuto raffreddamento dell’unità.
Questa operazione potrebbe richiedere fino a trenta
minuti.
46 Installazione e uso
L’unità NAP 155 XS deve essere installata su un supporto apposito concepito
appositamente per questo scopo. Installarla nella posizione definitiva prima di collegare
i cavi e accendere l’unità. Prima di accendere l’unità NAP 155 XS accendere la sorgente
audio e i preamplificatori, con il volume al minimo. Il tasto di accensione dell’unità NAP
155XS è situato sul pannello posteriore.
L’unità NAP 155 XS può alimentare i preamplificatori Naim Audio appropriati. L’uscita di
potenza corrisponde all’ingresso DIN.
LA PROTEZIONE TERMICA DELL’AMPLIFICATORE POTREBBE
INDURRE A UTILIZZARE A LUNGO L’UNITA’ CON UN
VOLUME ECCESSIVO. IN QUESTO CASO, I DIFFUSORI
POTREBBERO SUBIRE DANNI. SI RACCOMANDA DI REGOLARE
CORRETTAMENTE IL VOLUME.
46.3 Connettori e cavi dei diffusori
Per collegare i diffusori all’uscita dell’unità NAP 155XS si
consiglia di utilizzare solo cavi Naim Audio. Insieme all’unità
vengono forniti dei connettori per diffusori Naim Audio. Si
raccomanda di utilizzare sempre questi connettori, i quali
sono conformi alle normative europee sulla sicurezza.
L’USO DI CAVI “AD ALTA DEFINIZIONE” O ALTRI CAVI
SPECIALI PER COLLEGARE I DIFFUSORI PUO’ CAUSARE DANNI
ALL’AMPLIFICATORE.
Quando si collegano gli amplificatori, assicurarsi che siano
“in fase”. In fase significa che l’orientamento dei poli
positivo e negativo su entrambe le estremità del cavo
deve essere lo stesso per entrambi i diffusori.
48 Specifiche di NAP 155 XS
Uscita di potenza: 60 Watt per canale, 8Ω
250 VA transitori
Consumo in standby: 10VA
Guadagno di tensione: +29dB
Impedenza in ingresso: 18kΩ
Risposta di frequenza: -3dB a 3Hz e 50kHz
Uscita di alimentazione: 24V, 0,25A
Dimensioni (Alt. x Lar. x Pro.): 70 x 432 x 301mm
Pesi: 7,5kg
Alimentazione: 100-120V o 220-240V, 50/60Hz
ch2 ch1
24V
0,25A
Ingresso/Presa
di alimentazione
preamp
-ve
Amplificatore di potenza NAP 155 XS
47 Collegamenti di NAP 155 XS

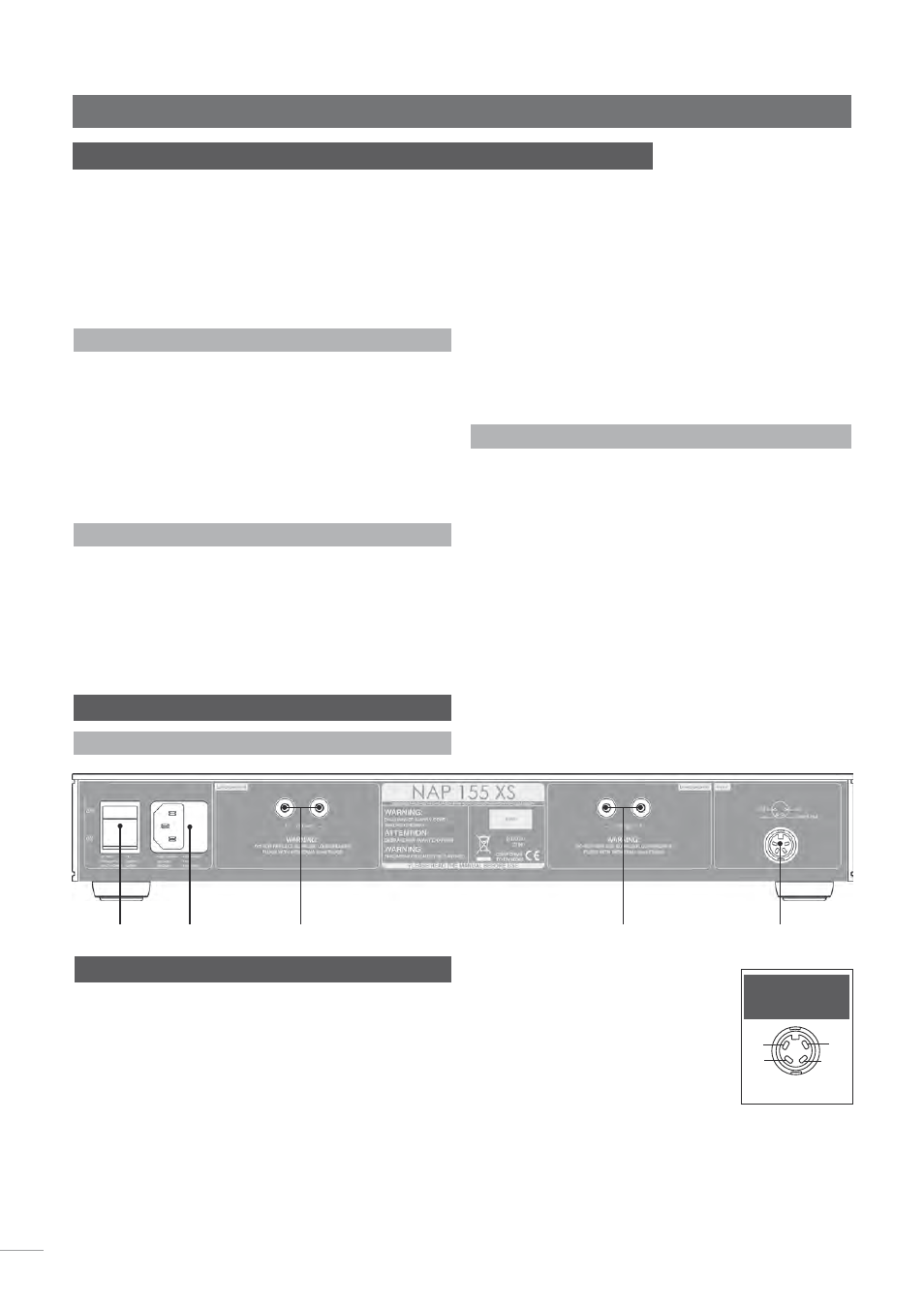

47.1 Pannello posteriore NAP 155 XS
ingresso
alimentazione
e fusibile
ingresso segnale
ch1 e ch2 e alimen-
tazione preamp
interruttore
di accen-
sione
altoparlante
sinistro
altoparlante
destro
