81
7. Inserire a scatto il coperchietto (Hc) sulla guida
(Ha).
PR167
Ha
Hb
8mm

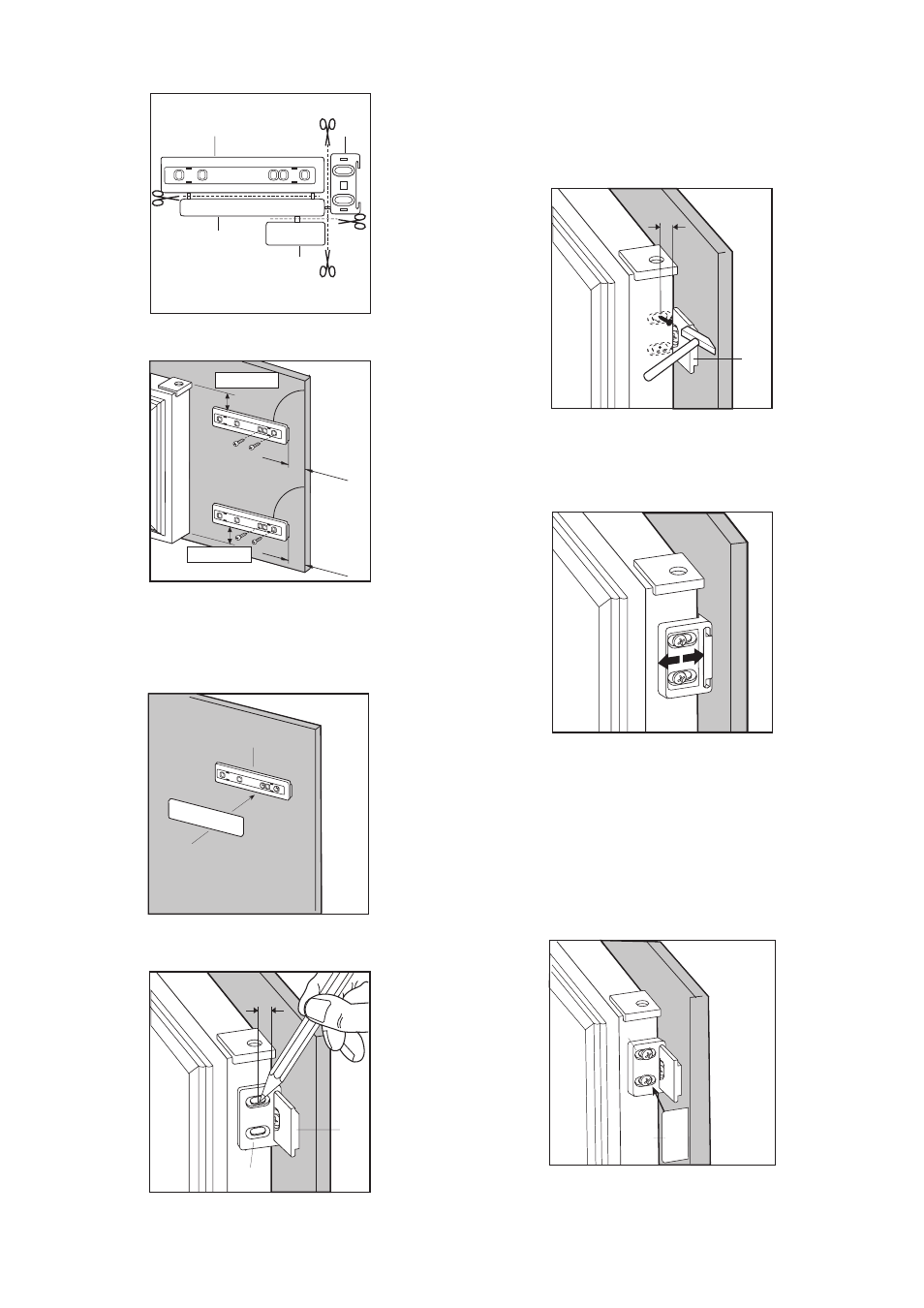

5. Separare i pezzi Ha, Hb, Hc, Hd come da figura.
PR266
Ha Hb
Hc
Hd
6. Appoggiare la guida sulla parte interna della porta
del mobile sopra e sotto come indicato in figura e
segnare la posizione dei fori esterni.
Dopo aver preparato i fori fissare la guida con le
viti in dotazione.
21 mm
21 mm
ca. 50 mm
90 °
90 °
ca. 50 mm
PR33
Hc
Ha
8. Aprire la porta dellÕapparecchiatura e quella del
mobile a 90¡ ca. Inserire la squadretta (Hb) nella
guida (Ha). Tenere insieme la porta
dellÕapparecchiatura e quella del mobile e segnare
i fori come indicato in figura.
9. Togliere le squadrette e segnare a 8 mm dal bordo
esterno della porta con il chiodo (K).
PR167
Ha
8mm
K
PR168
Hb
10. Posizionare nuovamente la squadretta sopra le
guida e fissare con le viti in dotazione.
Per lÕeventuale operazione di allineamento della
porta del mobile, utilizzare il gioco dei fori asolati.
Al termine delle operazioni • necessario
controllare lÕesatta chiusura della porta
dellÕapparecchiatura.
11. Inserire a scatto il coperchietto (Hd) sulla
squadretta (Hb).
PR167/1
Hd
Hb
