80

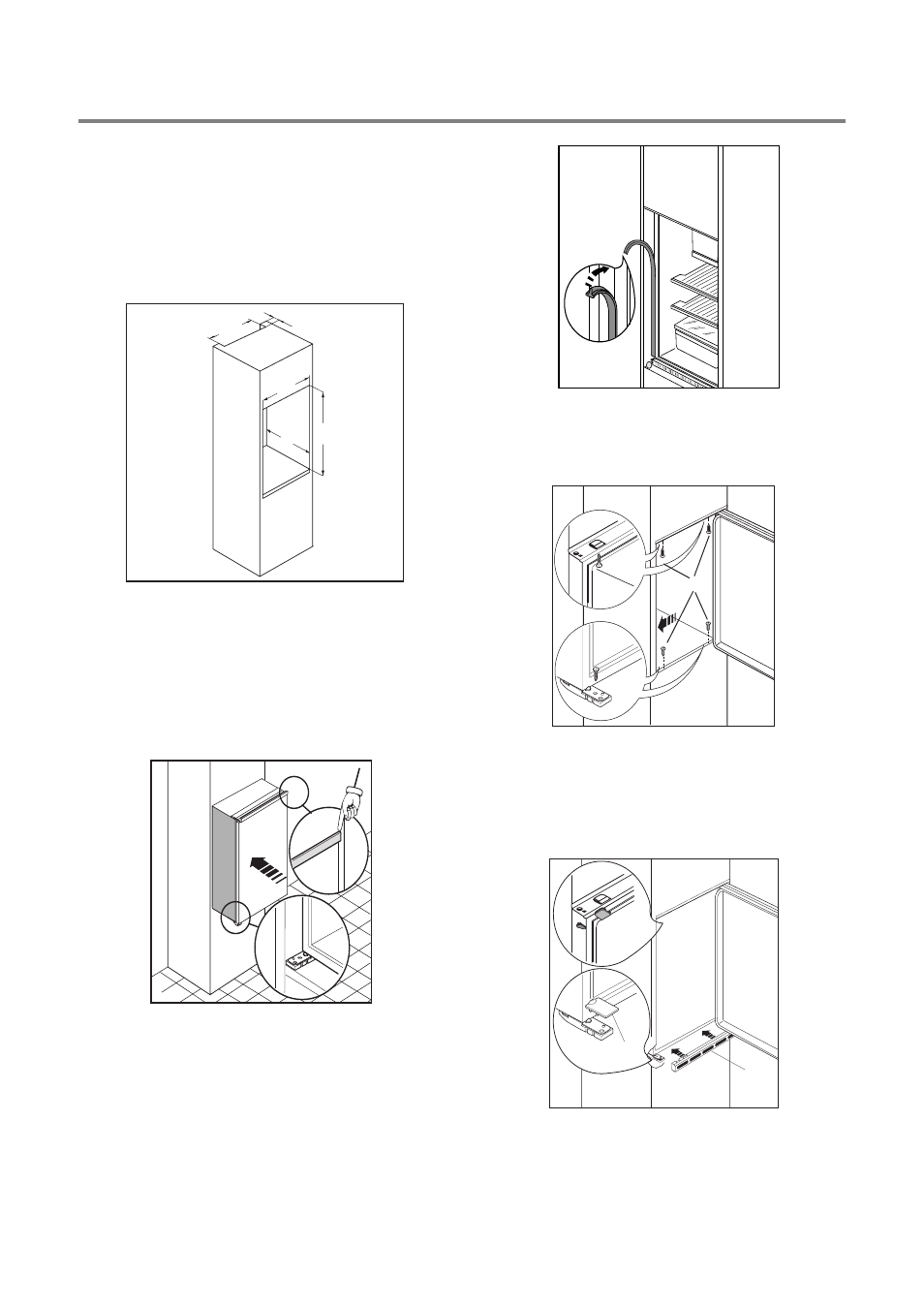

Dimensioni del vano
Altezza (1) 880 1225 mm
Profonditˆ (2) 550 550 mm
Larghezza (3) 560 560 mm
Inoltre è necessario che la nicchia sia provvista di un
camino d’areazione con le seguenti misure:
profondità: 50 mm
larghezza: 540 mm
Incasso
PR0
540
50
3
2
1
1. Inserire l’apparecchiatura nel vano appoggiandola
alla parete interna corrispondente al lato di
apertura della porta sino a quando il coprifuga
superiore va in battuta (1) e assicurare che la
cerniera inferiore sia in linea con la parete del
mobile (2).
D022
1
2
2. Applicare a pressione il coprifuga, tra
apparecchiatura e mobile.
D132
4. Applicare la griglia di aereazione (B) e il coperchio
cerniera (E) inserendoli a scatto.
Applicare i coperchietti (C-D) sulle alette dei
coprifuga e nei fori per le cerniere.
I
B
E
C
D
3. Accostare lÕapparecchiatura al fianco opposto alla
cerniera porta. Fissare lÕapparecchiatura con le 4
viti (I) in dotazione.
DRS 614 JE DRS 622 JE - DRS 722 JE
