Ha
Hc

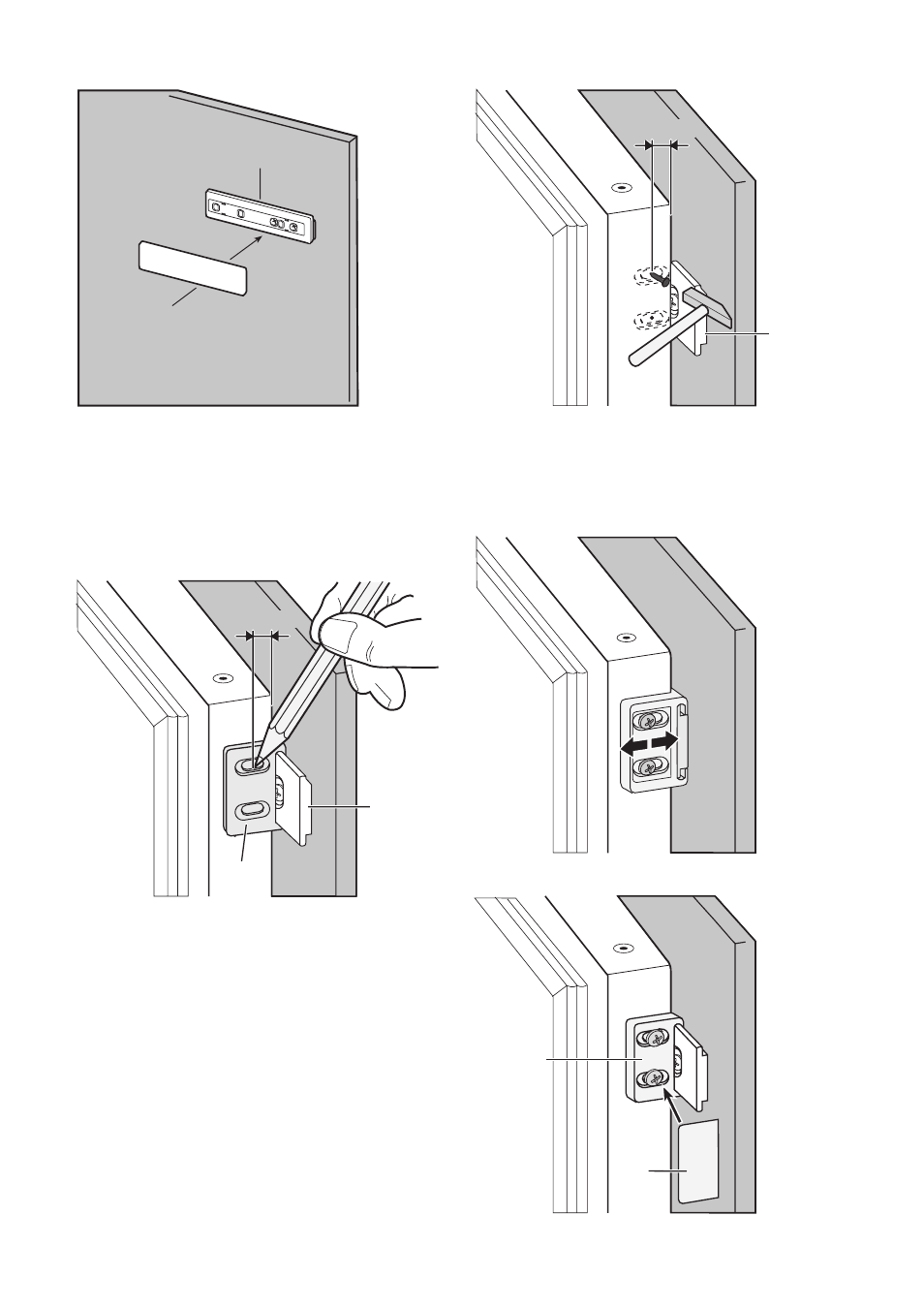

10. Aprire la porta dell'apparecchio e la por-
ta del mobile da cucina con un'angola-
zione di 90°.
Inserire la squadretta (Hb) nella guida
(Ha).
Unire la porta dell'apparecchio alla porta
del mobile e marcare i fori.
Ha
Hb
8 mm
11. Togliere le staffe e segnare la posizione
in cui deve essere inserito il chiodo (K) a
una distanza di 8 mm dal bordo esterno
della porta.
Ha
K
8 mm
12. Collocare nuovamente la squadretta sul-
la guida e fissarla con le viti in dotazione.
Allineare la porta del mobile da cucina
con quella dell'apparecchio regolando la
parte (Hb).
Hb
13. Premere la parte (Hd) sulla parte (Hb).
Hb
Hd
53
