2 / INSTALLAZIONE DELLA VOSTRA LAVASTOVIGLIE IT
• MONTAGGIO DEL PANNELLO
DELLA PORTA (Rivestimento in
2 parti)
- Per il montaggio della prima parte vedere il
capitolo precedente “MONTAGGIO DEL PAN-
NELLO DELLA PORTA” (Rivestimento con un
solo sostegno) (Fig. 5.1 et 5.2).
- Posizionate il vostro pannello della porta
introducendo le 2 viti nei fori della porta della
lavastoviglie (Fig. 6.1 bis)
- In caso di problema nell’avvitatura spostate
la vite
di 22 mm.
- Applicate il pannello in legno sulla porta (Fig.
6.2 bis).
- Aprite la porta della lavastoviglie mante-
nendo il pannello applicato sulla porta.
Centrate il pannello in legno lateralmente, se
necessario, rispetto al pannello. Mettere le 4
viti
(Fig. 6.2 bis).
- Misurate la distanza tra il cassetto ed il pan-
nello della porta del mobile (Fig. 6.3).
- Applicate il falsocassetto tenendo conto
della distanza misurata (con l’aiuto di una
zeppa di buono spessore).
- Aprite la porta della lavastoviglie mante-
nendo il falsocassetto sulla porta. Centrate il
pannello in legno lateralmente se necessario,
rispetto al pannello della porta. Mettere le 2
viti
e 2 viti (Fig. 6.4).
Attenzione :
Se il pannello in legno è molto duro,
fate in modo di effettuare un foro prima
dell’avvitatura.
Attenzione :
Il peso totale del pannello della porta e
del falsocassetto non deve superare 10kg.
massimo.
P8 P7
P8
P6

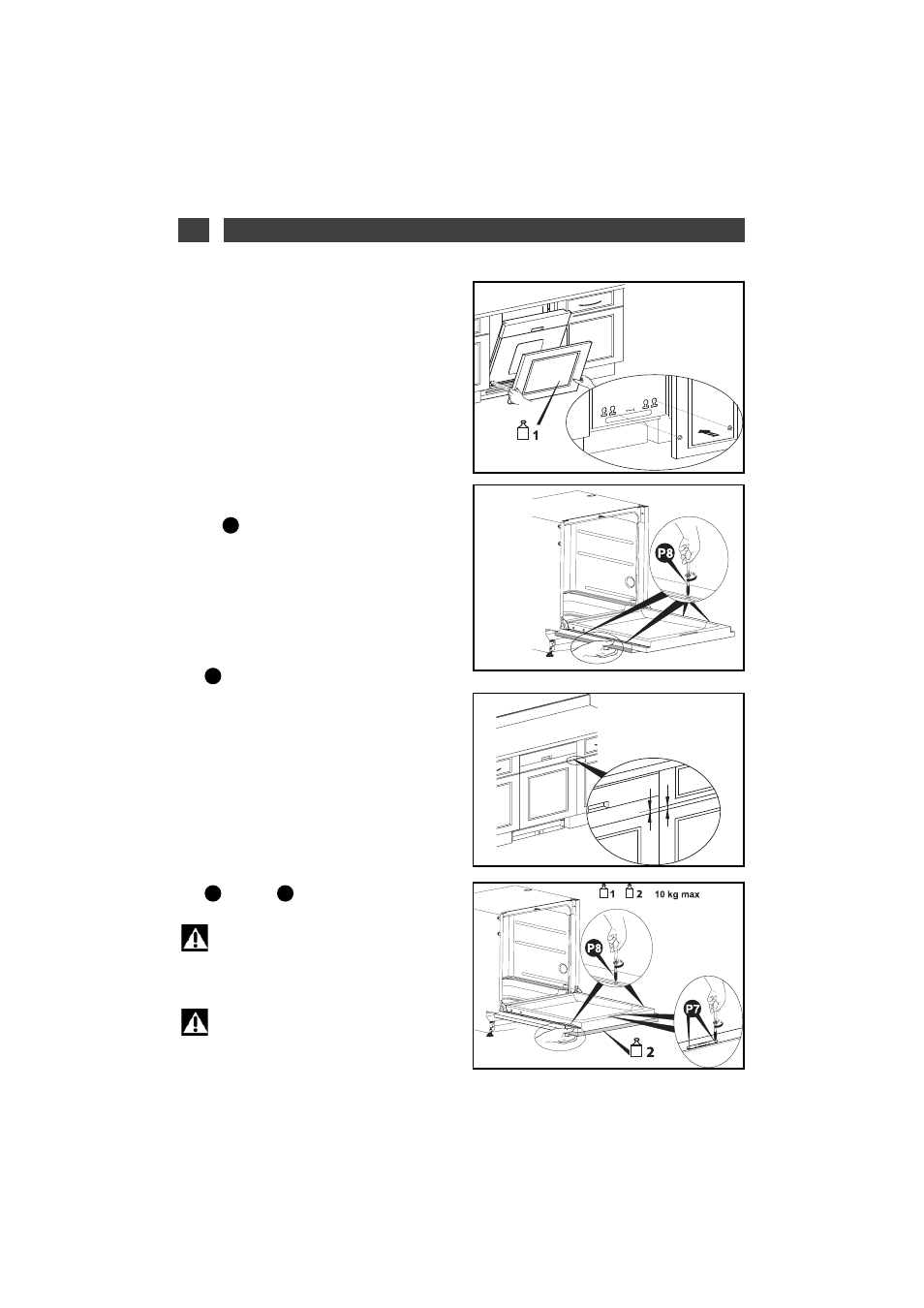

Fig. 6.1 bis
Fig. 6.2 bis
=
=
Fig.6.3
+ =
Fig.6.4
