48
2 / INSTALLAZIONE DELLA VOSTRA LAVASTOVIGLIE IT
547
642 à 730 maxi
Fig. 1
3
L = 75
L = 40
Coppelle di pattino

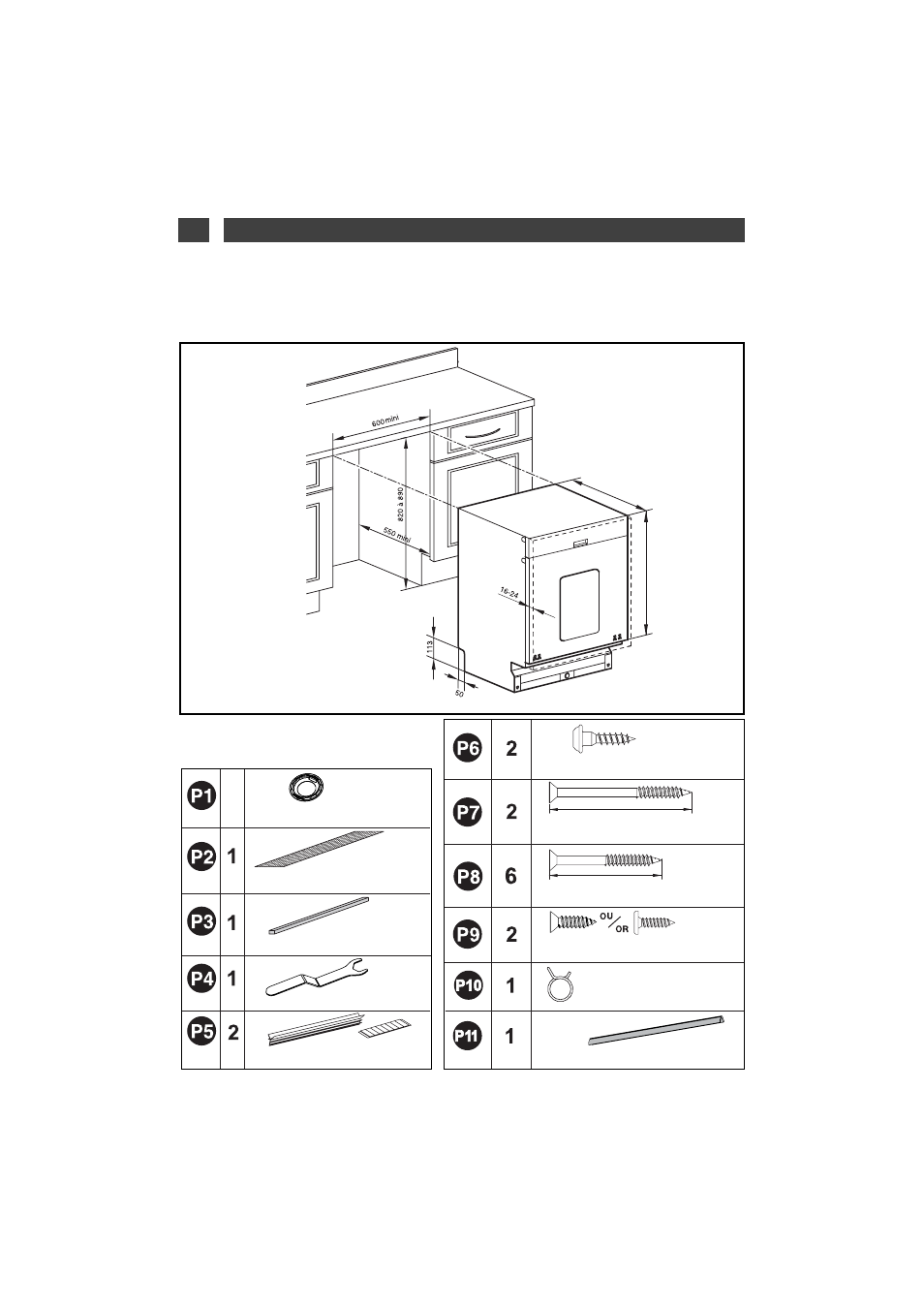

• DIMENSIONI DI INCASSO
Potete incassare il vostro apparecchio sotto un piano già esistente, a condizione che la rien-
tranza corrisponda alle dimensioni dello schizzo. (Fig. 01).
• INVENTARIO DEI PEZZI
CONSEGNATI
Piastra anticondensa
autoadesiva
Giunto gomma di
insonorizzazione
Chiave di regolazione
pattino anteriore
Guarnizioni foniche+
autoadesivi di fissaggio
(se necessari)
Vite inferiore di posizionamento
del pannello
Viti di fissaggio del pannello
Viti di fissaggio del pannello
Viti fissggio
dell’apparecchio al mobile
Collare di collegamento
scarico
Giunto fonico
