Nomi e funzioni dei componenti
1-2 GUIDA ALLE FUNZIONI
Sistema
Questo capitolo identifica e illustra i nomi dei componenti della funzione fax
del sistema, abilitata con l'installazione del kit FAX.
Per i componenti concernenti altre funzionalità del sistema, consultare la
Guida alle funzioni del sistema.
IMPORTANTE: Non è possibile ricevere automaticamente i fax se
l'interruttore principale del sistema viene spento. Se il sistema è spento,
premere il tasto Alimentazione sul pannello comandi per ricevere i fax.
2
3
6
4
1 1
2
3
6
4
5
5

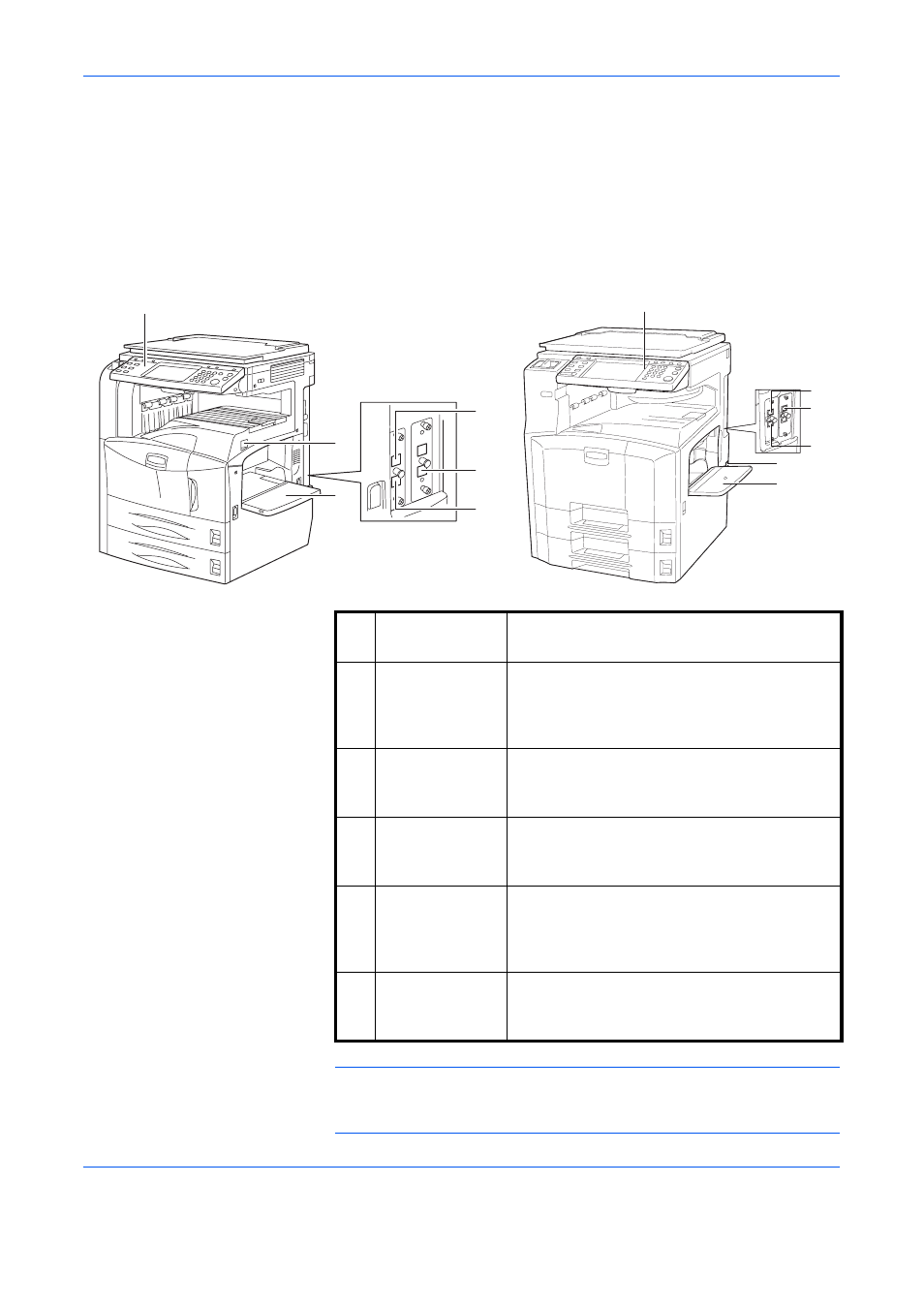

Modello 30/40/50 ppm Modello 25 ppm
1 Pannello
comandi Utilizzare questo pannelli per eseguire i lavori
fax.
2 Interruttore di
alimentazione
principale Accendere questo interruttore (lato |) quando
si devono eseguire dei lavori fax o copier. Il
pannello a sfioramento si accende e il sistema
è operativo.
3 Vassoio bypass Utilizzare il bypass quando si desidera
utilizzare un tipo di carta diversa da quella
caricata nel cassetto (es. supporto speciali).
4 Connettore
LINEA (L1) Collegare a questo connettore il cavo
modulare della linea telefonica. Questa
connettore è la Porta 1.
5 Connettore
LINEA (L2) Se si installa l'opzione Dual Fax, è possibile
utilizzare la Porta 2. Collegare a questo
connettore il cavo modulare della linea
telefonica.
6 Connettore TEL
(T1) Se si desidera collegare al sistema un
normale telefono, collegarlo a questo
connettore.
