2-1

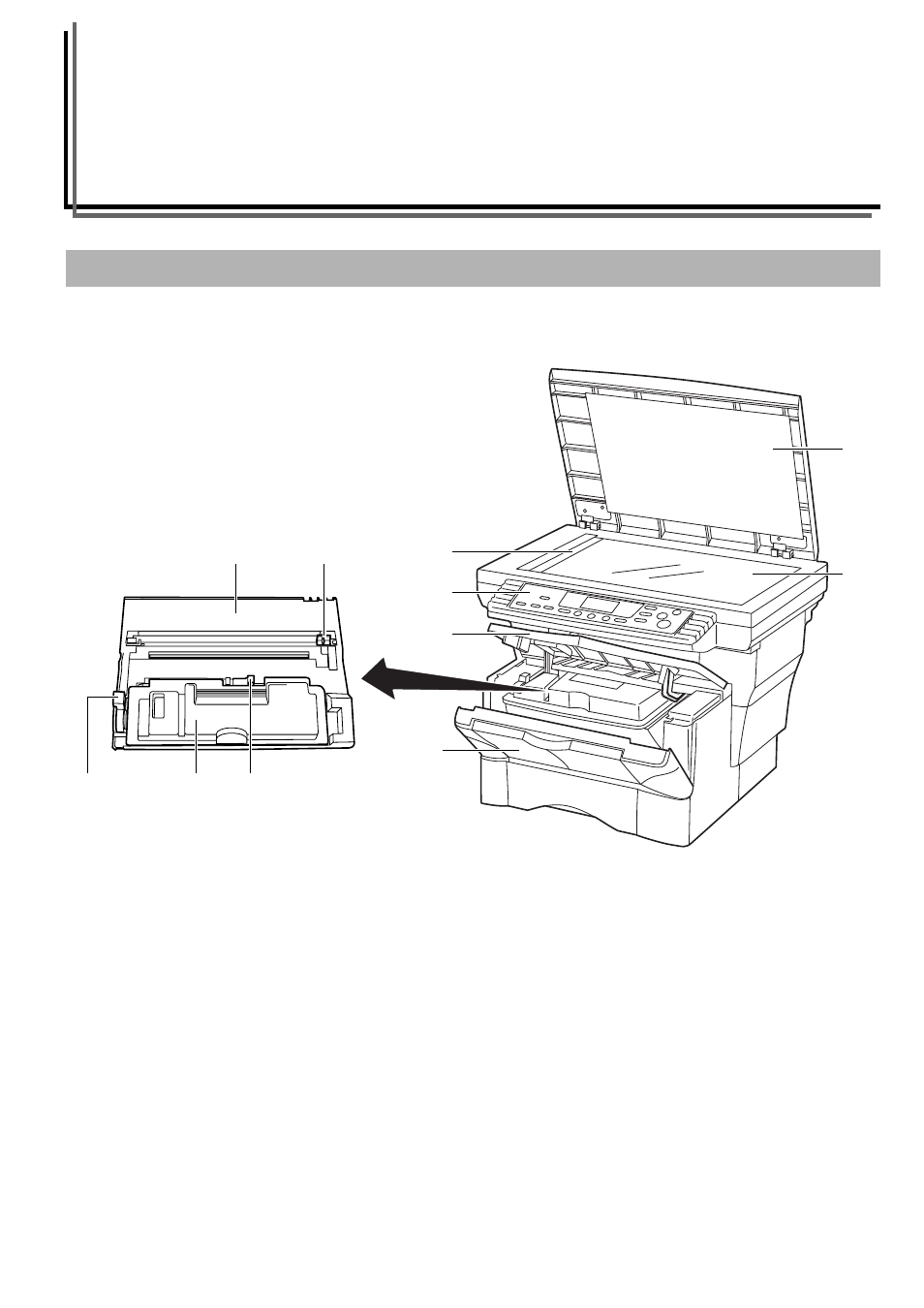

Sezione 2 NOMI DELLE PARTI
(1) Copri-originali
(Aprire/chiudere questo coperchio quando si posiziona
l’originale sulla lastra.)
(2) Lastra
(Posizionare qui gli originali per la copia. Assicurarsi di
collocare gli originali rivolti verso il basso e di allinearli, dopo
averne pareggiato i bordi, contro l’angolo posteriore sinistro
della lastra.)
(3) Piastra dell’indicatore di formato degli originali
(Assicurarsi di allineare gli originali, dopo averne pareggiato i
bordi, contro questa piastra quando li si posiziona sulla
lastra.)
(4) Pannello operativo
(Eseguire qui le operazioni di copia.)
(5) Coperchio anteriore superiore
(Aprire questo coperchio quando è necessario sostituire il
contenitore del toner o se si verifica un inceppamento della
carta all’interno della copiatrice.)
(6) Coperchio anteriore
(Aprire questo coperchio quando è necessario sostituire il
contenitore del toner o se si verifica un inceppamento della
carta all’interno della copiatrice.)
(7) Unità di processamento
(Estrarre questa unità dalla copiatrice quando è necessario
sostituire il contenitore del toner o se si verifica un
inceppamento della carta all’interno della copiatrice.)
(8) Contenitore del toner
(9) Leva di blocco
(Operare su questa leva quando è necessario sostituire il
contenitore del toner.)
(10) Leva di rilascio del contenitore del toner
(Operare su questa leva quando è necessario sostituire il
contenitore del toner.)
(11) Pulisci-caricatore
(Far scorrere questa manopola avanti e indietro quando è
necessario pulire il caricatore.)
Corpo principale
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8) (10) (9)
(11)
