Nomi e funzioni dei componenti
1-4 GUIDA ALLE FUNZIONI
Sistema
Questo capitolo identifica e illustra i nomi dei componenti della funzione fax del sistema.
Per i componenti che riguardano altre funzionalità del sistema, consultare la Guida alle funzioni del sistema.

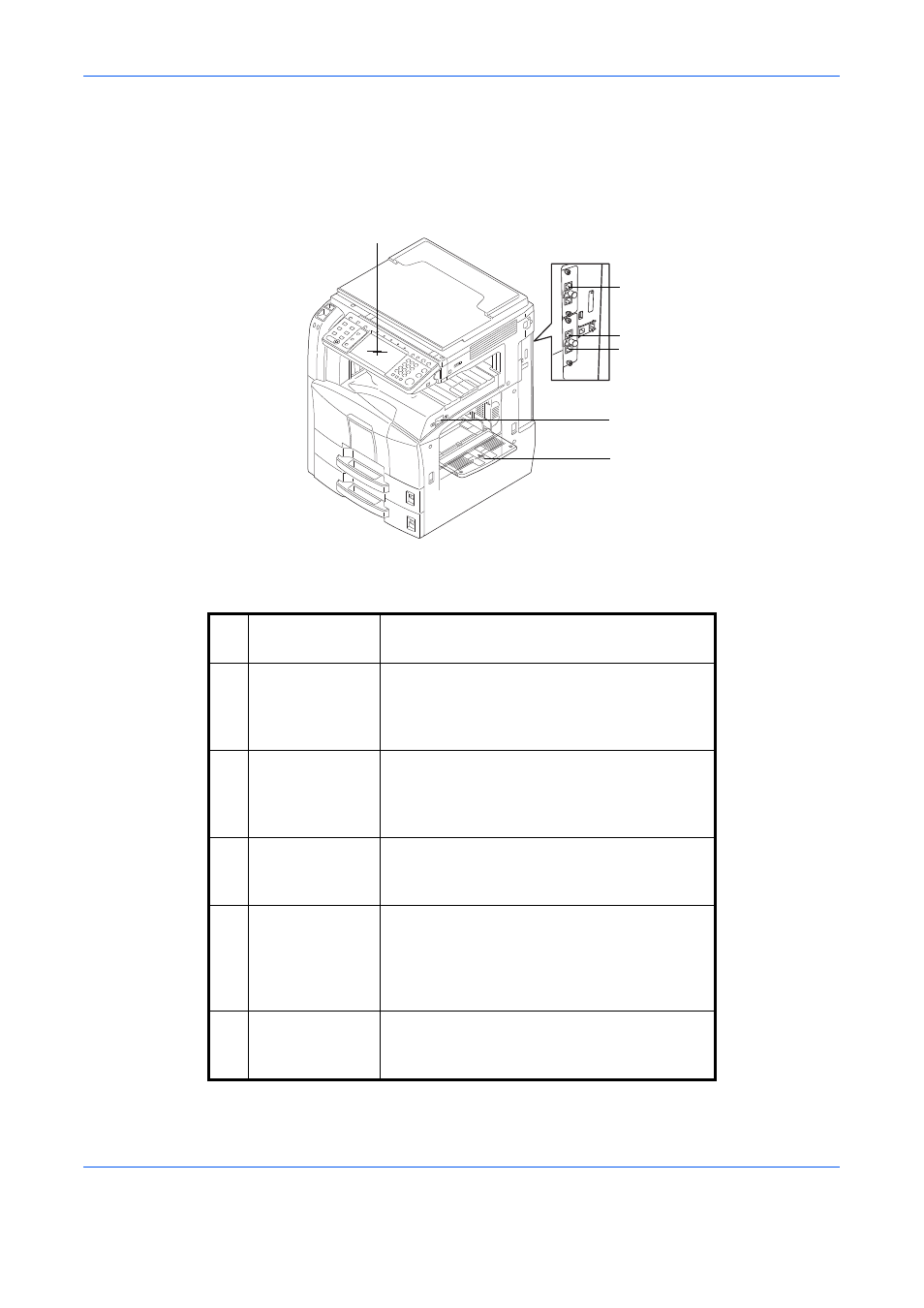

* In funzione del tipo di macchina, il pannello comandi può differire da quello riportato in figura.
1
2
3
6
4
5
1 Pannello
comandi Utilizzare questo pannello per eseguire i lavori
fax.
2 Interruttore di
alimentazione
principale Accendere questo interruttore (lato |) quando
si devono eseguire dei lavori fax o copier. Il
pannello a sfioramento si accende e il sistema
è operativo.
3 Vassoio bypass Utilizzare il bypass quando si desidera
utilizzare un supporto di stampa diverso da
quello caricato nel cassetto (es. supporti
speciali).
4 Connettore
LINEA (L1) Collegare a questo connettore il cavo
modulare della linea telefonica. Questo
connettore è la Porta 1.
5 Connettore
LINEA (L2) Se si installa il Kit seconda linea telefonica
opzionale (opzione Dual FX), è possibile
utilizzare la Porta 2. Collegare a questo
connettore il cavo modulare della linea
telefonica.
6 Connettore TEL
(T1) Se si desidera collegare al sistema un
normale telefono, collegarlo a questo
connettore.
