Nomi dei componenti
GUIDA ALLE FUNZIONI 1-5

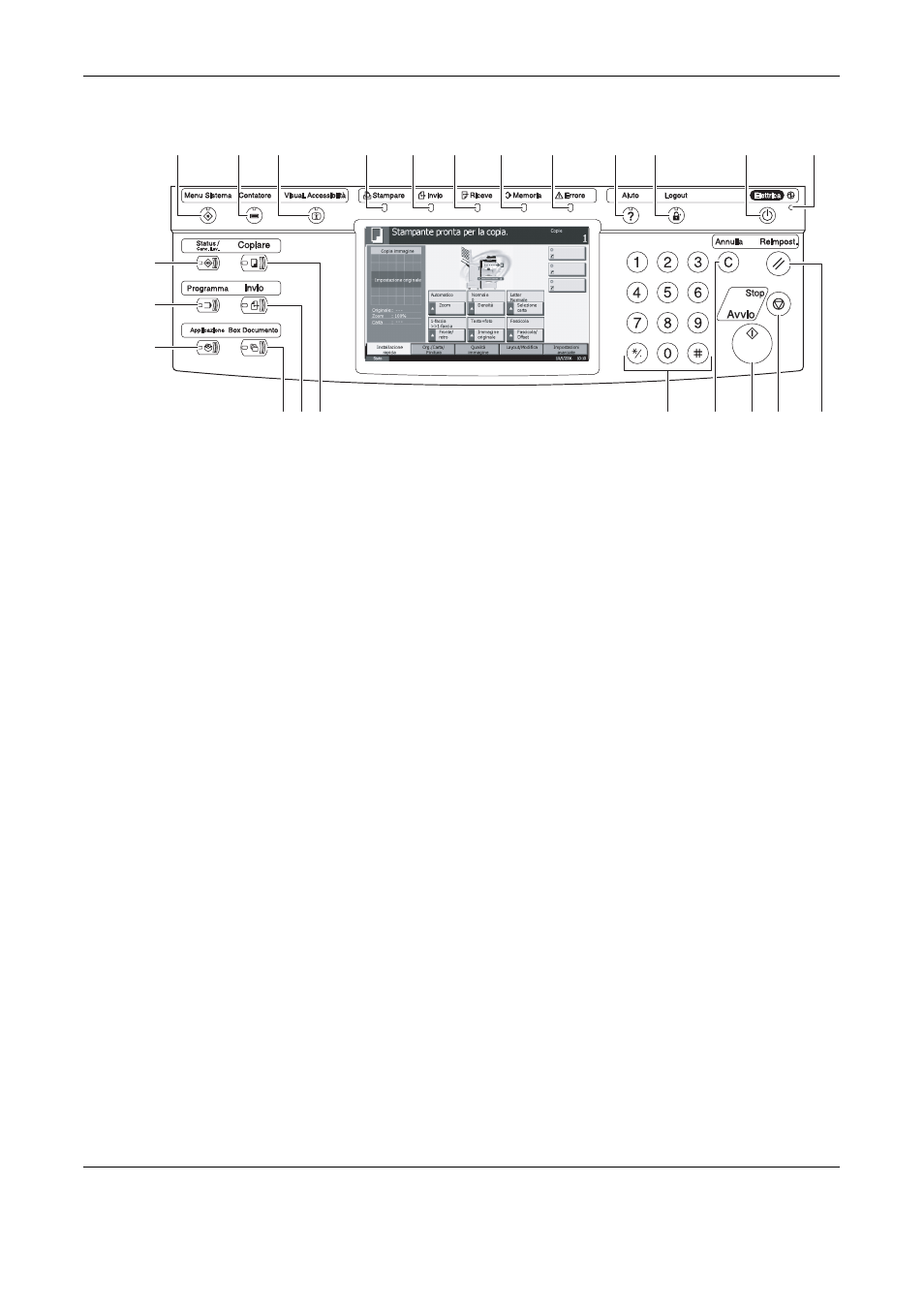

Pannello comandi
1 Tasto/spia Menu Sistema
2 Tasto/spia Status/Canc. Lav.
3 Tasto/spia Programma
4 Tasto Applicazione
5 Tasto/spia Contatore
6 Tasto/spia Copiare
7 Tasto/spia Invio
8 Tasto/spia Box Documento
9 Tasto/spia Visual. Accessibilità
10 Spia Stampare … Lampeggia durante la stampa
11 Spia Invio … Lampeggia durante la trasmissione dei dati
12 Spia Riceve … Lampeggia durante la ricezione dei dati
13 Spia Memoria …Lampeggia quando l'unità accede al disco fisso,
alla memoria fax, al kit per il backup dei dati
(opzionale) o alla memoria USB (dispositivo
generico)
14 Spia Errore … Lampeggia quando si verifica un errore e il lavoro
viene interrotto
15 Tasto/spia Aiuto
16 Tasto/spia Logout
17 Tasto di alimentazione Elettrica
18 Spia di alimentazione principale
19 Tasti numerici
20 Tasto Annulla
21 Tasto/spia Avvio
22 Tasto Stop
23 Tasto Reimpost.
1
2
3
4
5 9 10 11 12 13 14 15 16 17 18
23 22 21 20 19 6 7 8
