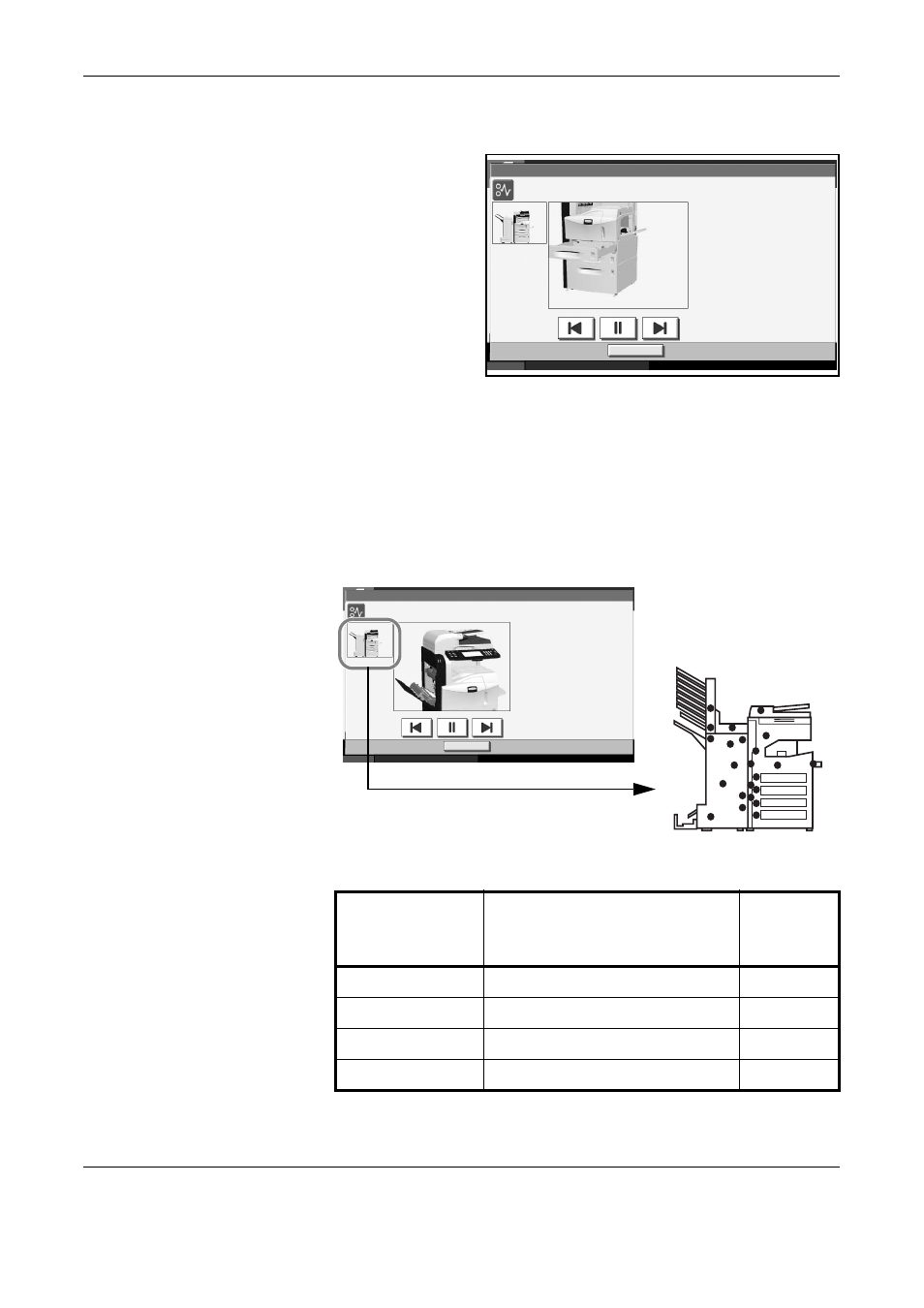

Problemi e soluzioni
6-12 GUIDA ALLE FUNZIONI
Eliminazione degli inceppamenti carta
Se si verifica un
inceppamento della
carta, sul pannello
a sfioramento viene
visualizzato il
messaggio
Inceppamento
carta e il sistema
si blocca. Fare
riferimento alle
procedure qui
riportate per
rimuovere la carta
inceppata.
Spie dei punti di inceppamento
Se si verifica un inceppamento della carta, il punto di inceppamento viene
indicato con la lettera dell'alfabeto che corrisponde al componente del
sistema in cui si verificato il problema, come illustrato nella tabella riportata
di seguito.
Stato 10/5/2006 10:10
Attendere
JAM***
N. lav.: Nome lav.: Nome ut.: JOB001 0001 ABCDEF
1.Aprire coperchio sinistro 1 macchina
Inceppamento carta.
e rimuovere la carta all'interno.
2.Aprire cassetto 1.
3.Rimuovere la carta.
4.Reinserire il cassetto
e chiudere il coperchio.
02/08
Spia del punto
di inceppamento
carta
Punto di inceppamento carta
Pagina di
riferimento
A Cassetto 1 6-13
B Cassetto 2 6-15
C Cassetto 3 o 4 (opzionale) 6-16
D Vassoio multifunzione 6-17
1
1
1
1
1
G
E
E
F
F
A
B
C
C
D D
H
1
1
1
1
1
1
Stato 10/5/2006 10:10
Attendere
JAM***
N. lav.: Nome lav.: Nome ut.: JOB001 0001 ABCDEF
1.Aprire coperchio sinistro 1 macchina.
Inceppamento carta.
2.Rimuovere la carta.
3.Tenere ferma la maniglia per sollevare
l'unità fronte/retro.
4.Rimuovere la carta.
5.Chiudere il coperchio.
02/05
