CAPITOLO 8 LOCALIZZAZIONE DEI GUASTI
2AX80020A
8-6
5
2
3
4
1
2
3
1
IMPORTANTE
• Se è stata installata l’unità duplex opzionale, assicuratevi di
chiudere il bypass multiplo chiudendo l’unità duplex.
3
3
3
3
3

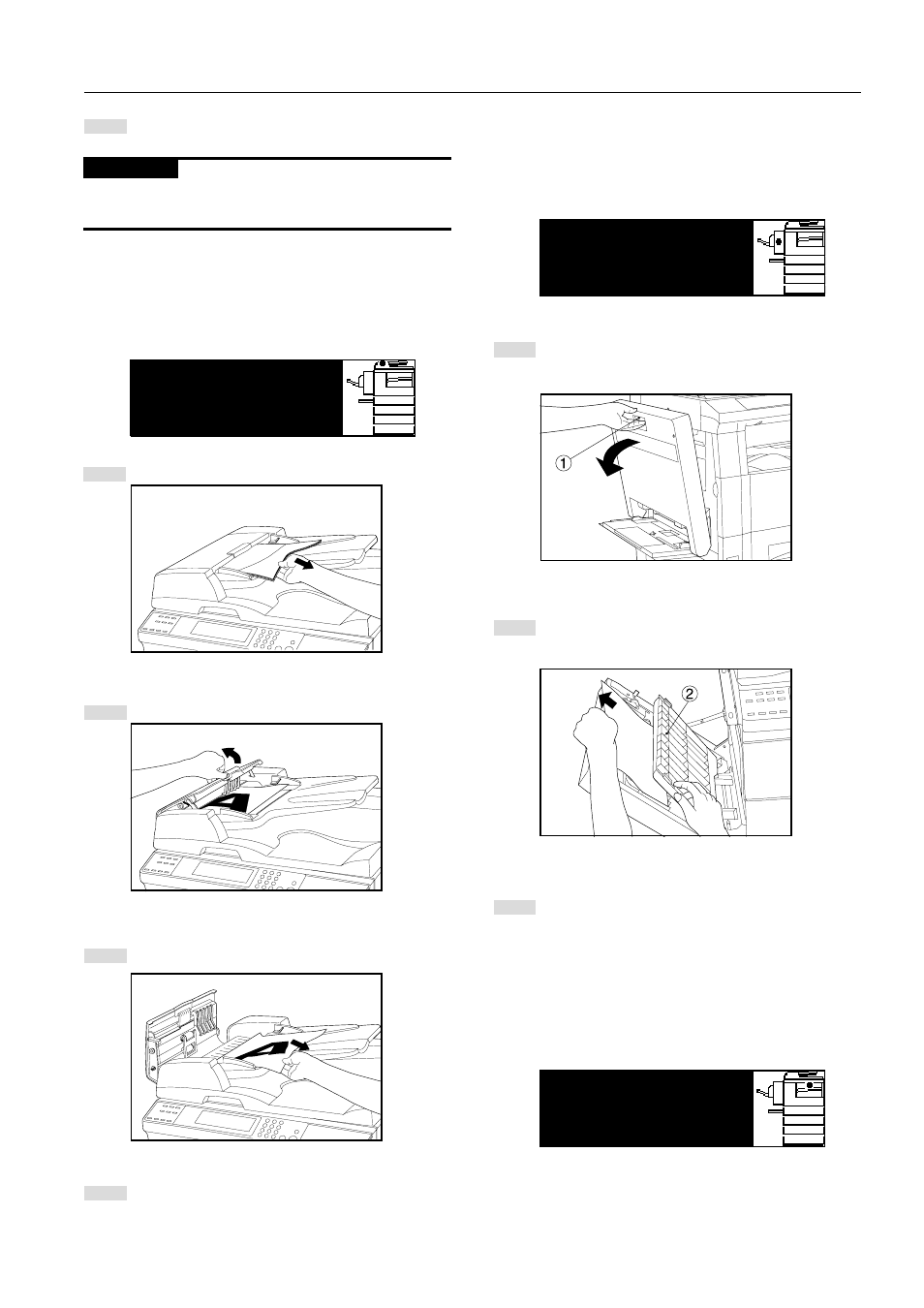

Inceppamento nel DF <optional>
Se appare il messaggio “INCEPPAMENTO CARTA NELL’ALIM.
RIMUOVERE GLI ORIGINALI.” con l’indicatore dell’ubicazione
dell’inceppamento indicato nell’illustrazione, ciò significa che si è
verificato un inceppamento nel DF. Rimuovete l’originale inceppato
usando la procedura indicata qui sotto.
Rimuovete tutti gli originali dalla tavola dell’originale.
Aprite il coprioriginale del DF.
Rimuovete l’originale inceppato.
Chiudete il coprioriginale del DF.
Inserite l’originale inceppato insieme a quelli rimosse sulla
tavola dell’originale e riprendete l’operazione di copiatura.
4
4
4
4
4
Inceppamento nell’unità duplex <opzionale>
Se appare il messaggio “INCEPPAMENTO CARTA.
APRIRE UNITA’ DUPLEX E PANNELLO SINISTRO.” con l’indicatore
dell’ubicazione dell’inceppamento indicato nell’illustrazione, ciò
significa che si è verificato un inceppamento nell’unità duplex.
Rimuovete la carta inceppata usando la procedura fornita qui sotto.
Tenete la leva di apertura/chiusura dell’unità duplex
1
ed
aprite l’unità duplex.
Tenete la maniglia della guida di commutazione
2
ed
apèrite la guida di commutazione, poi rimovete la carta
inceppata.
Chiudete prima la guida di commutazione, poi chiudete
l’unità duplex.
5
5
5
5
5
Inceppamento nel finitore <opzione>
Se appare il messaggio “RIMUOVERE CARTA. FINISHER” con
l’indicatore dell’ubicazione dell’inceppamento indicato nell’illustrazione,
ciò significa che si è verificato un inceppamento nel finitore.
Chiudete il coperchio sinistro e il bypass multiplo.
INCEPPAMENTO CARTA
NELL’ALIM. RIMUOVERE
GLI ORIGINALI.
INCEPPAMENTO CARTA.
APRIRE UNITA’ DUPLEX E
PANNELLO SINISTRO.
RIMUOVERE CARTA.
FINISHER
