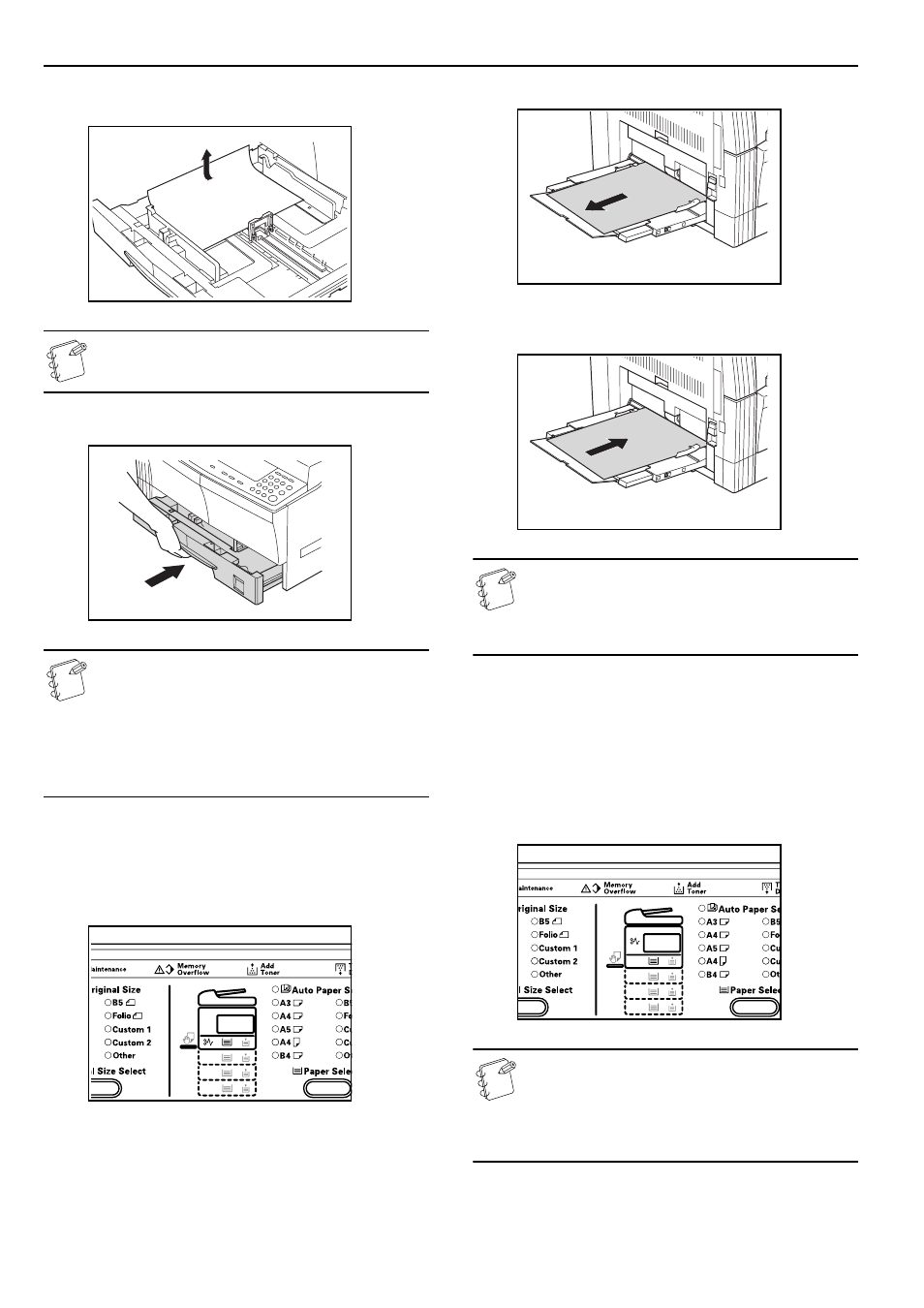

Sezione 8 LOCALIZZAZIONE DEI GUASTI
8-4
2
Se all’interno vi è il foglio inceppato, rimuoverlo con cautela
senza strapparlo.
Nota
Se la carta è strappata, rimuovere dal cassetto tutti i
frammenti.
3
Spingere nuovamente il cassetto nella posizione originaria.
Notes
• Controllare che la carta non sporga dalle guide del
cassetto. Se la carta sporge, controllare di nuovo il
posizionamento del cassetto.
• Nel caso in cui compaia “J21”, consultare P.8-4 "Carta
inceppata nella sezione interna del coperchio di
sinistra (J30, da J40 a 45, J50, da J52 a 56, J60,
J61)" e rimuovere la carta.
Carta inceppata nel vassoio multi-bypass (PF, J20)
Quando l’ubicazione della carta inceppata è accesa come mostrato
nella figura seguente, la carta si è inceppata nel vassoio
multi-bypass. Utilizzare la procedura qui riportata per eliminare
l’inceppamento.
1
Rimuovere tutta la carta nel vassoio multi-bypass.
2
Controllare che l’indicatore dell’inceppamento si sia spento,
quindi riposizionare la carta nel vassoio multi-bypass.
Nota
Nel caso in cui compaia “J20”, consultare P.8-4 "Carta
inceppata nella sezione interna del coperchio di
sinistra (J30, da J40 a 45, J50, da J52 a 56, J60,
J61)" e rimuovere la carta.
Carta inceppata nella sezione interna del
coperchio di sinistra
(J30, da J40 a 45, J50, da
J52 a 56, J60, J61)
Quando l’ubicazione della carta inceppata è accesa come mostrato
nella figura seguente, la carta si è inceppata nella sezione interna
del coperchio di sinistra. Utilizzare la procedura qui riportata per
eliminare l’inceppamento.
Nota
Informazioni supplementari
La sezione del tamburo all’interno dell’unità principale è
sensibile ai graffi e ai contaminanti. Quando si rimuove
la carta, fare attenzione a non toccare il tamburo o a non
graffiarlo con orologio, anelli e così via.
