2-1
Sezione 2 NOMI DELLE PARTI
(1) Copri-originali
Aprire/chiudere questo coperchio per posizionare l’originale
sulla lastra.
(2) Sezione di raccolta delle copie
Le copie finite verranno accumulate qui. È possibile
accumularvi un massimo di 250 (80 g/m
2 ) fogli di carta
standard.
(3) Pannello operativo
Contiene i tasti e gli indicatori per utilizzare la copiatrice.
(4) Cassetto
Il cassetto può contenere fino a 300 fogli di caarta da copia
standard (80 g/m
2 ).
(5) Guide della larghezza della carta
Afferrare le guide e adattarle alla larghezza della carta.
(6) Fermo della carta
Afferrare le guide e adattarle alla lunghezza della carta.
(7) Maniglia del coperchio di sinistra
Sollevare questa maniglia per aprire il coperchio di sinistra.
(8) Vassoio multi-bypass
Quando occorre copiare fogli di piccolo formato o tipi speciali
di carta, posizionarli qui.
(9) Estensione multi-bypass
Utilizzare questa estensione quando si posiziona nel vassoio
multi-bypass carta di formato superiore ad A4R.
(10) Guide di inserimento
Adattarle alla larghezza del carta per operazioni con il vassoio
multi-bypass.

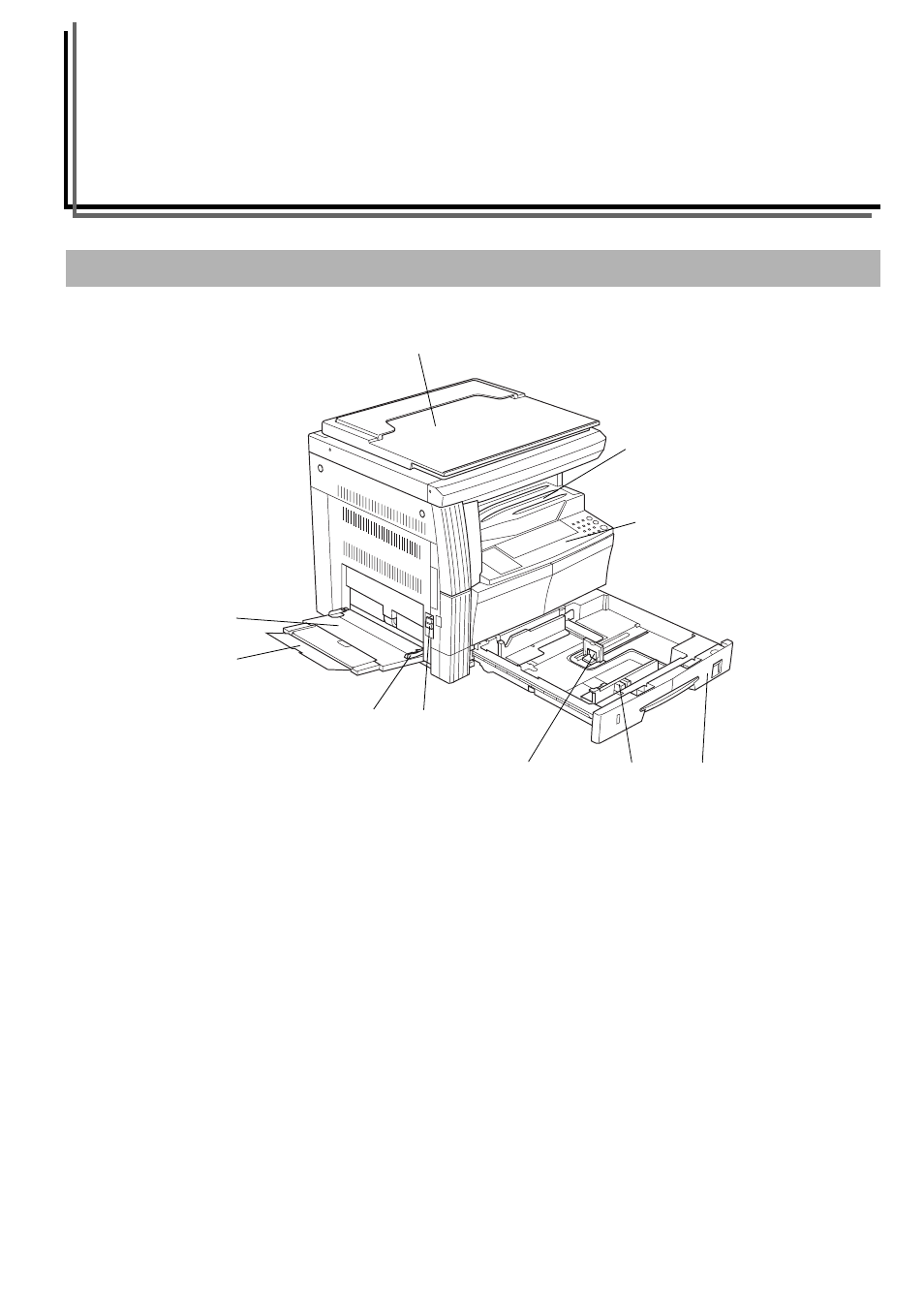

Corpo principale
(1)
(2)
(3)
(7)
(8)
(9)
(10)
(6) (5) (4)
