Installazione e configurazione della periferica > Verifica della modalità di collegamento e preparazione dei cavi
Verifica della modalità di collegamento e
preparazione dei cavi
Verificare la modalità di collegamento del sistema al PC o alla rete e preparare i cavi necessari.
Esempio di collegamento

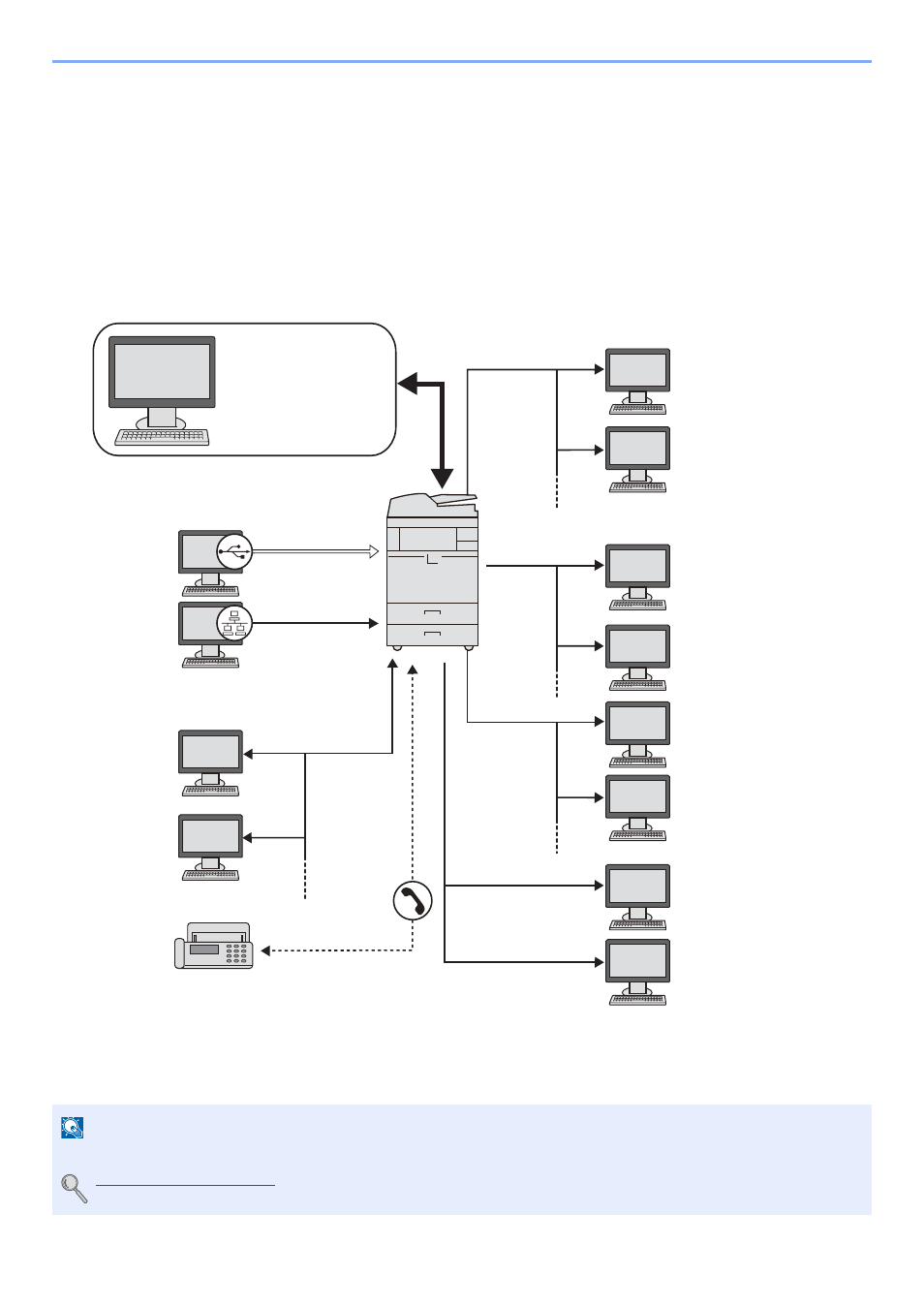

Determinare la modalità di collegamento del sistema al PC o alla rete facendo riferimento al seguente schema.
Collegamento di uno scanner alla rete del PC con un cavo di rete (1000BASE-T, 100BASE-TX o 10BASE-T)
NOTA
Se al dispositivo è collegato il Kit d'interfaccia wireless, opzionale, il collegamento del cavo di rete non è necessario.
PC
amministratore
Embedded Web Server RX
Impostazioni di rete,
Impostazioni scanner
predefinite,
Registrazione di utente e
destinazione
Stampa
Fax di rete
(opzionale)
FAX
(opzionale)
USB
Rete
Rete
Rete
Rete
Rete
Rete
Rete
MFP
Invio e-mail
Invia al contatto desiderato gli
originali acquisiti come
allegati di un messaggio e-
mail.
Invio SMB
Salva l'immagine acquisita
come file di dati sul PC.
Invio FTP
Invia l'immagine acquisita
come file di dati sull'FTP.
Scansione TWAIN
Scansione WIA
TWAIN e WIA sono delle interfacce
standardizzate per la comunicazione tra
applicazioni software e periferiche di acquisizione
di immagini.
