1-2 Componenti della macchina

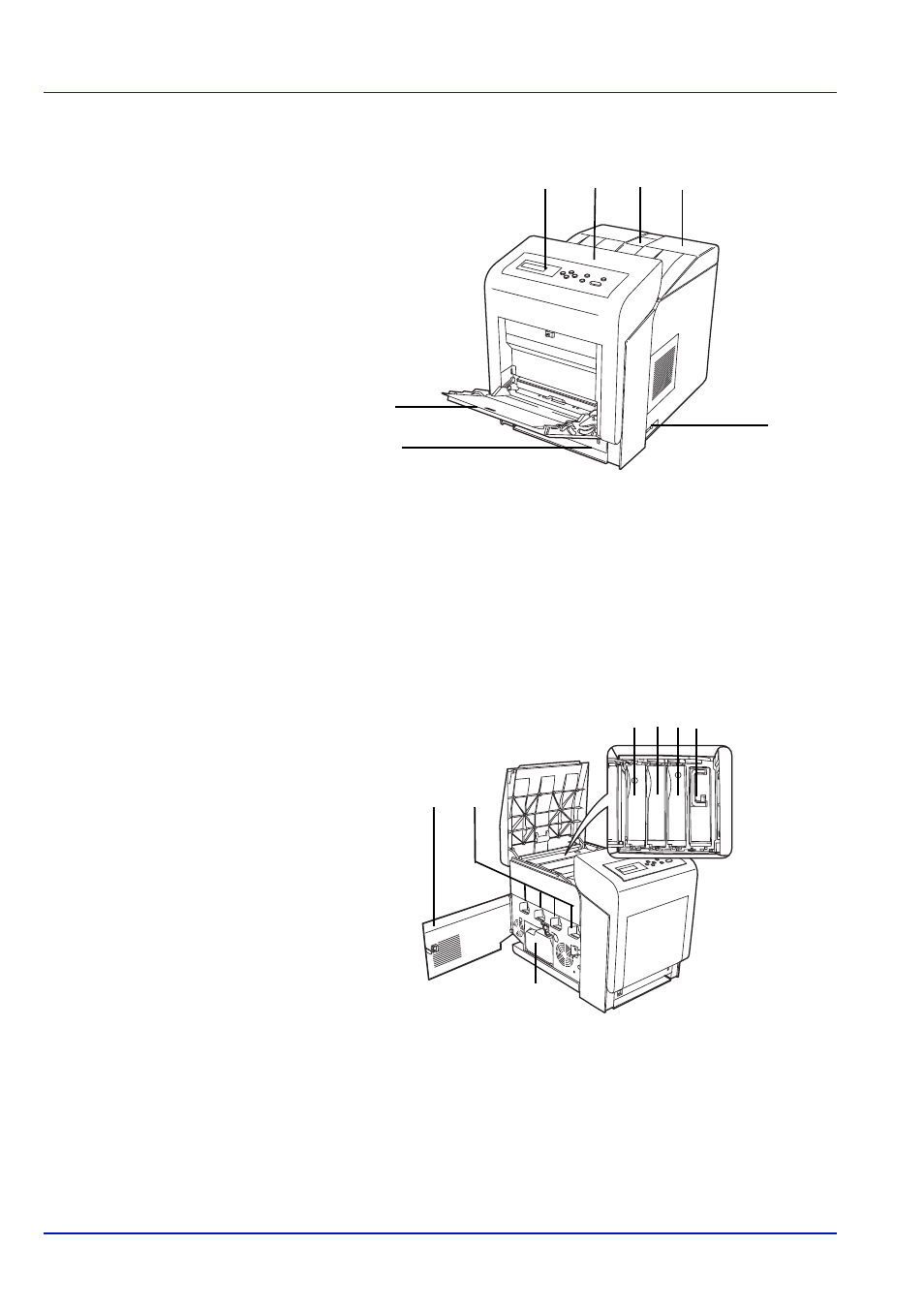

Componenti sul lato anteriore della stampante
1 Pannello comandi
2 Pannello anteriore
3 Fermo della carta
4 Pannello superiore (Vassoio superiore)
5 Bypass
6 Cassetto carta
7 Interruttore di alimentazione
Componenti sul lato sinistro della stampante
8 Sportello sinistro
9 Vaschetta di recupero toner
10 Caricatori sulle unità tamburo
11 Cartuccia toner magenta (M)
12 Cartuccia toner ciano (C)
13 Cartuccia toner giallo (Y)
14 Cartuccia toner nero (K)
2
5
6
1 3
7
4
8
9
10
11 12 13 14
