14 Guida all’Installazione del Modulo Vocale
Connettori
La scheda elettronica del modulo vocale ha due
connettori ad innesto di seguito elencati:
x
BUS (JP1): Permette il collegamento del
modulo vocale al bus 485 della centrale ProSys. La
connessione al bus 485 della centrale può anche
essere effettuata tramite i morsetti del modulo
vocale AUX (RED), COM (BLK), BUS (YEL) e BUS
(GRN) come illustrato nel paragrafo successivo.
x

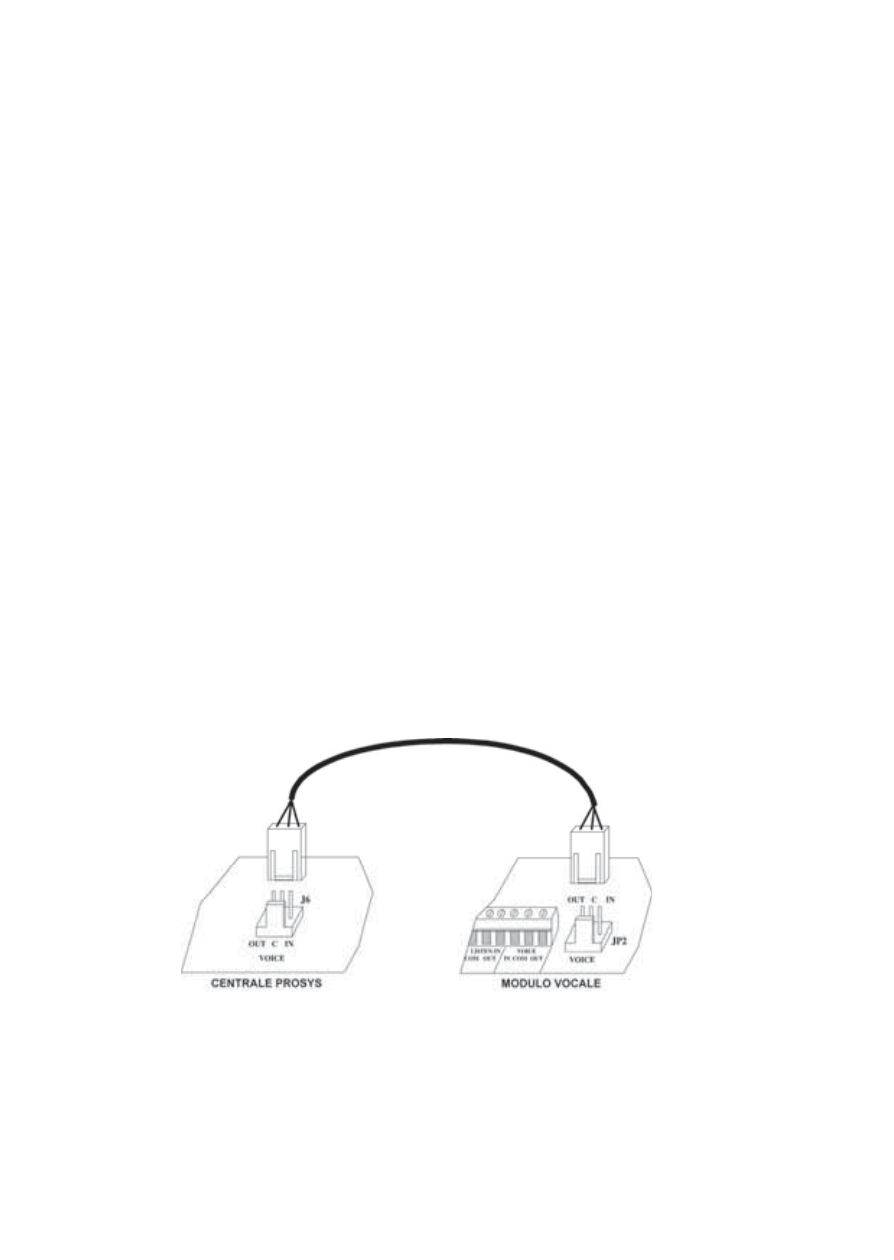

VOICE (JP2): Permette il collegamento del
modulo vocale al connettore VOICE situato sulla
scheda elettronica della centrale ProSys. Il cavo per
questa connessione è fornito con il modulo vocale.
Tramite questo connettore il modulo vocale
trasmette i segnali audio alla centrale ProSys che li
inoltra sulla linea telefonica per le operazioni di
comunicazione remota con i numeri telefonici
Privati Seguimi FM. Questa connessione è
necessaria per il corretto funzionamento del
modulo. La connessione VOICE del modulo vocale
può anche essere effettuata tramite i tre morsetti
VOICE presenti sulla scheda elettronica come
illustrato al paragrafo successivo.
