Guida all’Installazione del Modulo Vocale 13
Ponticelli e Connettori
Questa sezione descrive i ponticelli ed i connettori
presenti sulla scheda elettronica del modulo vocale.
Ponticelli
Il modulo vocale ha i tre ponticelli seguenti:
x Ponticello
1 (JMP1), di seguito descritto.
x Ponticello
(JMP2), per un utilizzo futuro.
x Ponticello
(JMP3), per un utilizzo futuro.
Ponticello 1 (JMP1)
Il ponticello 1 è utilizzato per predisporre il
microfono integrato o un microfono esterno per la
registrazione dei messaggi vocali. La figura che
segue mostra predisposizioni e la relativa funzione.

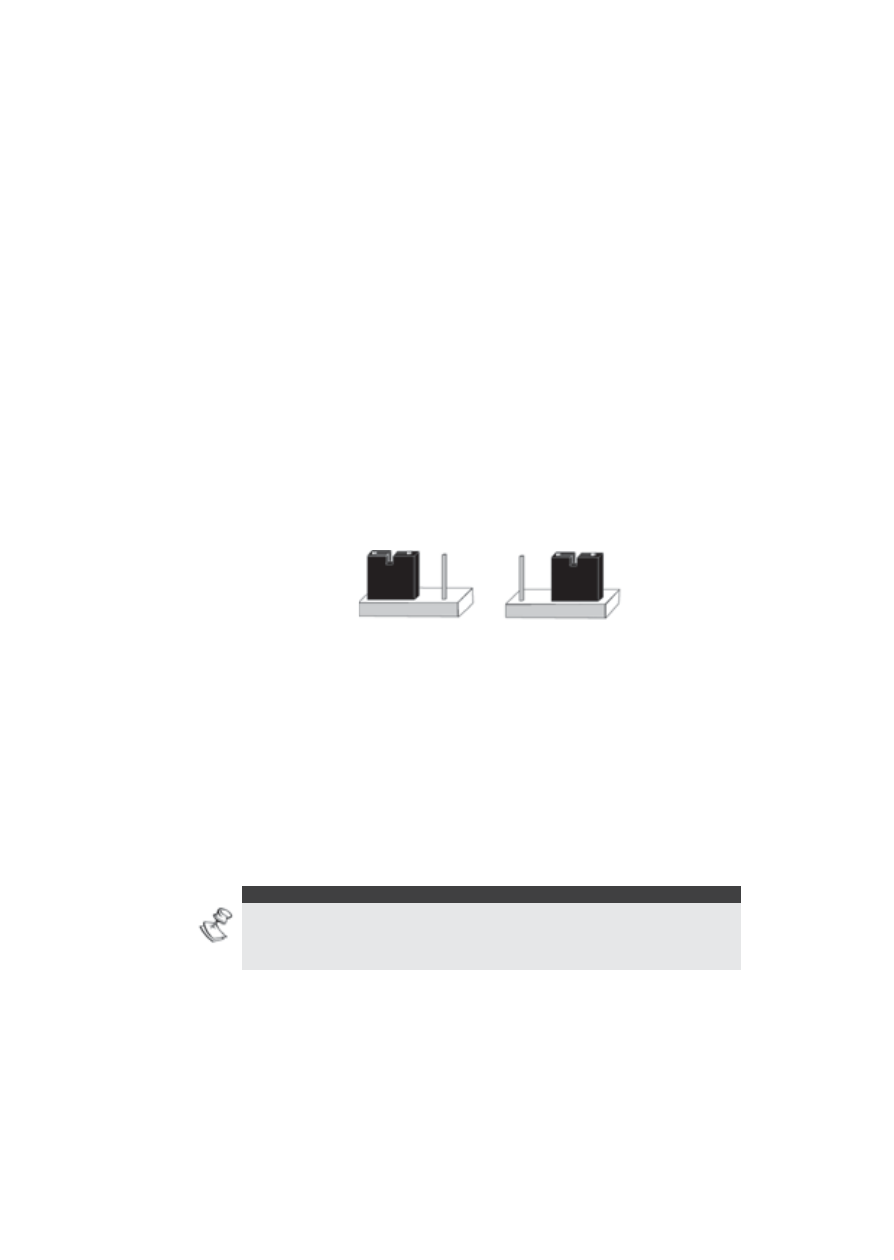

EXT. INT.
x Microfono Esterno (EXT): Posizionare il
ponticello sui due pin marcati EXT quando si
utilizza il microfono di una unità “Box Messaggi”
(MBU) per la registrazione dei messaggi vocali.
x Microfono Interno (INT): Posizionare il
ponticello sui due pin marcati INT quando si
utilizza il microfono integrato del modulo vocale
per la registrazione dei messaggi vocali.
NOTA:
Il ponticello JMP 1 DEVE sempre essere posizionato o su EXT o
su INT. Lasciando questo ponticello estratto nessun microfono
verrà abilitato.
