NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
GUTTUSO page 9
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

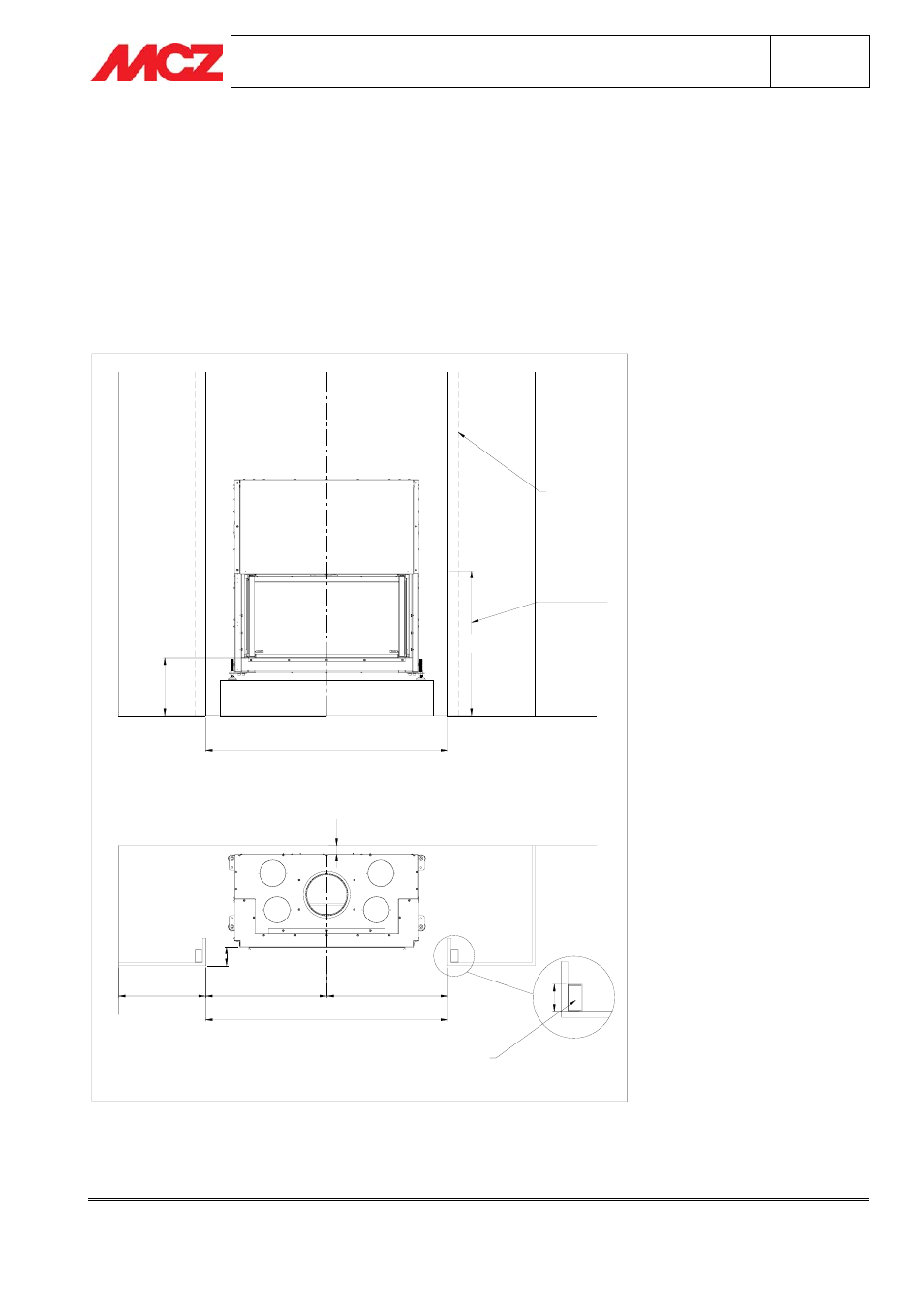

3.4. PHASE 3 – PRÉPARATION CONTRE-PAROI
Avant de monter l'habillage Guttuso, il est nécessaire de réaliser les deux côtés latéraux de la contre-paroi, avec
montants en acier posés au sol. Les montants doivent recouvrir une distance égale à 10 cm par rapport à la paroi
frontale apparente (cette distance permet d'assurer la fixation du support de la hotte au montant).
N.B. Contrôler l'encombrement de la Dalle Foyère avant de construire la contre-paroi car les côtés
de celle-ci doivent parfaitement s'adapter au gabarit de la Dalle Foyère. Si nécessaire, modifier la
distance entre un côté et l'autre (si ≠ de 1390 mm) en adaptant le trou aux dimensions réelles.
10
8
1390
33
3
830
ALTEZZA
MINIMA DEL
MONTANTE
MONTANTE
IN ACCIAIO
50
1390
= = VARIABILE
MONTANTI
IN ACCIAIO
MURO PERIMETRALE
M
URO PERI
MET
R
ALE
10
0
