2. HABILLAGE GUTTUSO AVEC FOYER FERMÉ FORMA PURO95
Le modèle Forma Guttuso est un habillage
à encastrer. Le foyer fermé est complètement encastré dans la paroi
: il est nécessaire par conséquent de construire une contre-paroi qui dépasse de celle périmétrale. La profondeur
de la paroi à construire lors du montage est arbitraire, il suffit de respecter toutes les distances de sécurité
concernant le foyer fermé. À ce propos, se reporter à la
Notice d'Installation et d'Utilisation de Forma Puro95.
N.B. LA PAROI CONSTRUITE LORS DU MONTAGE ET SUR LAQUELLE SONT FIXÉS LA DALLE FOYÈRE
ET LE SUPPORT DE LA HOTTE DOIT ÊTRE PORTANTE, POURVUE DE MONTANTS EN ACIER ET SI
POSSIBLE DOUBLES. LA MODALITÉ AVEC LAQUELLE CONSTRUIRE LA CONTRE-PAROI EST
COMPLÈTEMENT ARBITRAIRE : SONT TOUTEFOIS NÉCESSAIRES UNE FAÇADE FRONTALE (QUI
INTÈGE AUSSI LA HOTTE) ET DEUX CÔTÉS LATÉRAUX (OÙ FIXER LES MONTANTS).
33
3
48
6
17

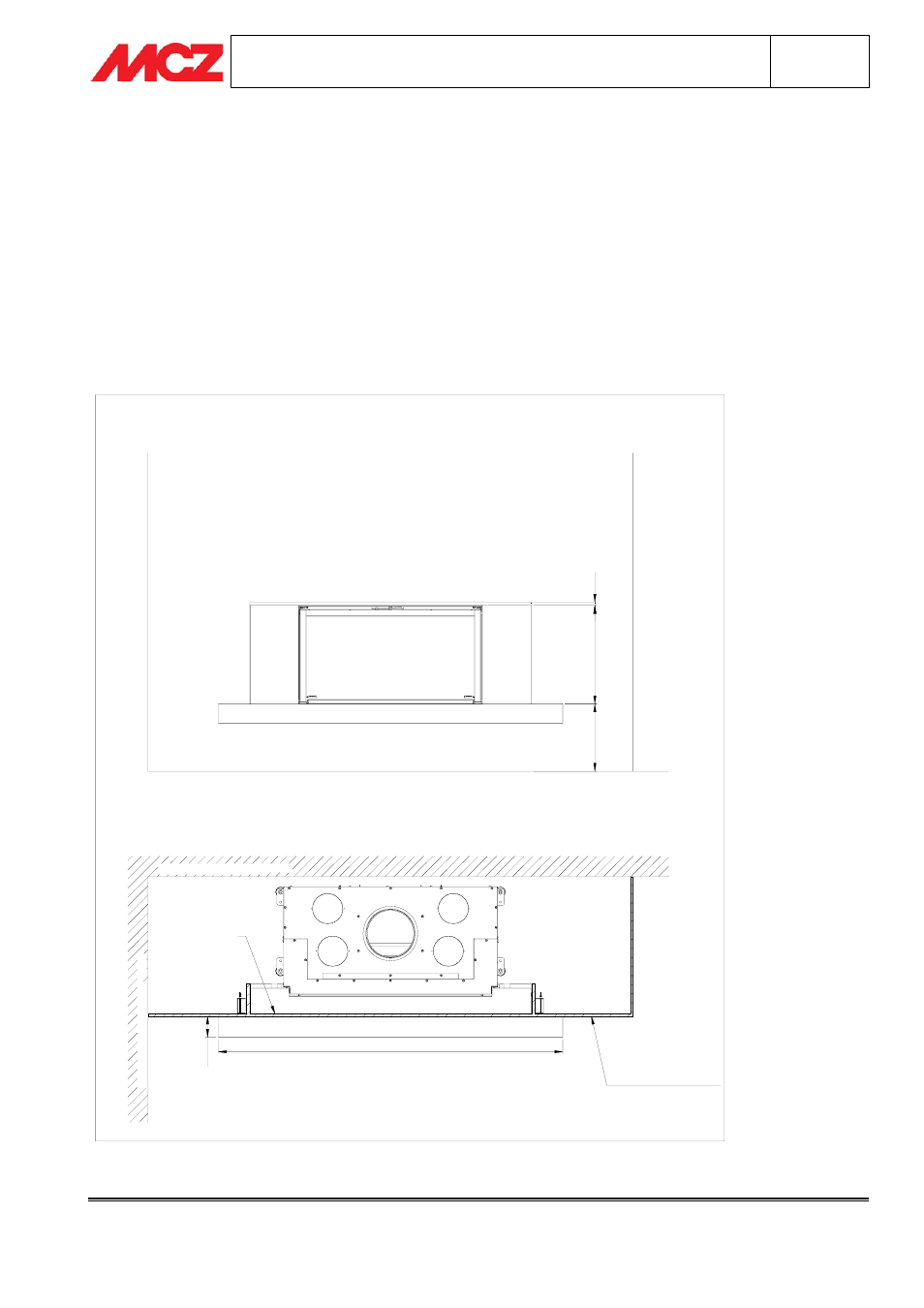

CONTROPARETE (CON CAPPA)
DA REALIZZARE IN OPERA
PAVIMENTO
MURO PERIMETRA
LE
MU
RO PER
IMETRALE
MURO PERIMETRALE
10
4
1698
CONTROPARETE
DA REALIZZARE
IN OPERA
SPAZIO UTILE PER ISOLANTE
CAPPA
