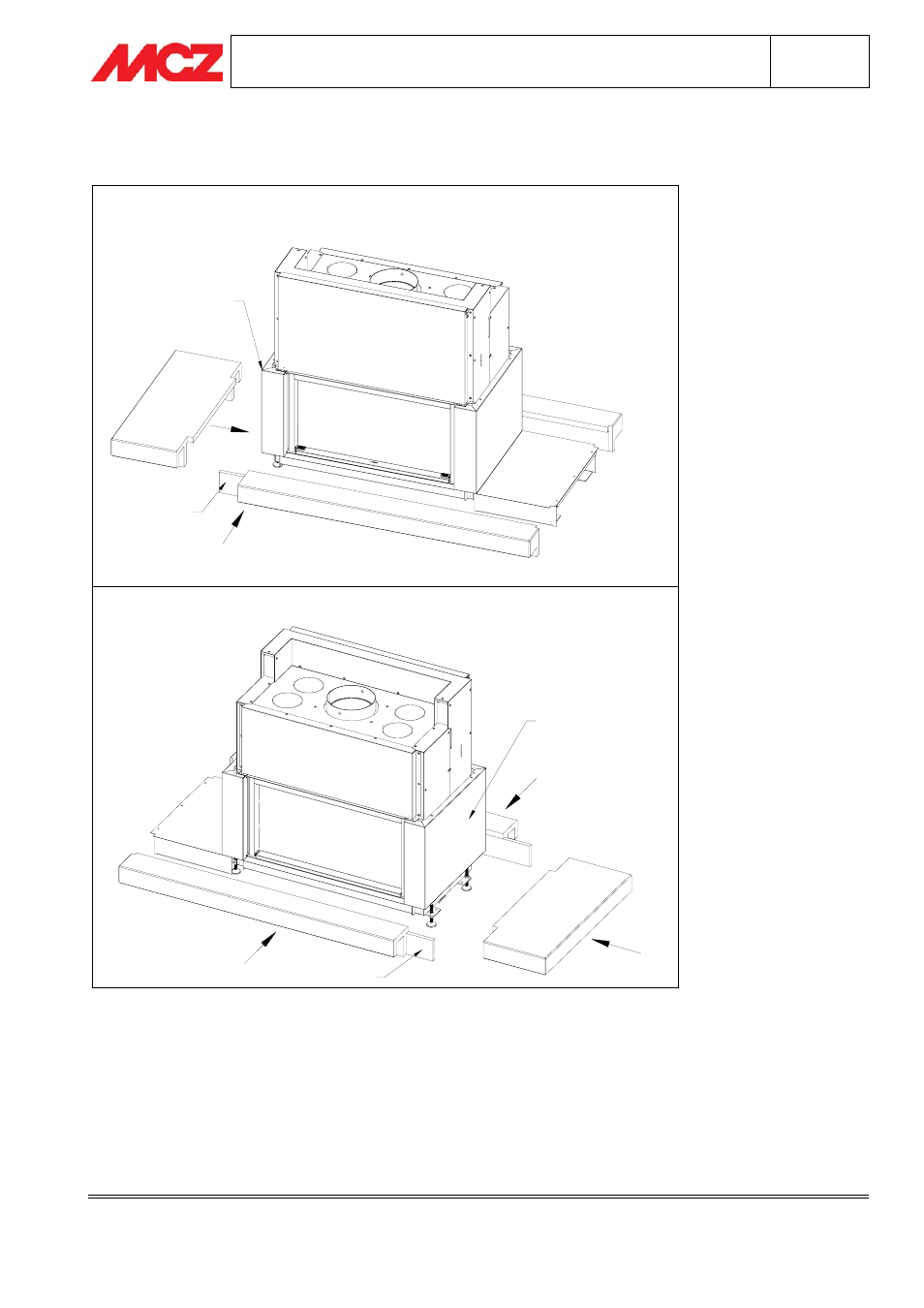

3.12. FASE 7 “GAUDI’ CON VANO”– MONTAGGIO PIANO FUOCO (elem.5, 6 e 7)
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
SUPPORTO
NON A VISTA
SPALLA
RIVESTIMENTO
A VISTA
SUPPORTO
NON A VISTA
SPALLA
RIVESTIMENTO
A VISTA
Prima di procedere con il montaggio definitivo del Piano Fuoco, è consigliabile fare una prima prova a secco e,
successivamente, passare all’installazione finale. Se necessario agire sui piedini del Forma PuroB95 per una
regolazione millimetriche dell’altezza del monoblocco.
Collocare i due
Elementi laterale (dx e sx) del Piano Fuoco sotto i Profili copribordo e sotto la Base vano (nella
direzione indicata nella figura): correggere la loro posizione in modo che la parte sporgente frontalmente risulti
allineata con la
Spalla rivestimento a vista. Se necessario, sostenere temporaneamente i due elementi con dei
supporti mobili. I
Profili corpibordo e la Base vano devono essere in appoggio sul Piano fuoco.
Disporre l’
Elemento centrale del Piano fuoco sotto la Spalla rivestimento a vista, assicurandosi che risulti a
contatto con gli Elementi laterali (dx e sx) ed in linea con la
Spalla rivestimento stessa (vedi figura pagina
seguente). Incollare con mastice da marmo i tre componenti in marmo.
