Una Spalla rivestimento deve contenere all’interno n.°2 Spalle termocamino.
I fori presenti in ciascun lato della Spalla rivestimento devono risultare allineati ai fori presenti nella Spalla
termocamino contenuta.
Fissare i due elementi (elemento 2 con elemento 3) utilizzando le Viti PH-AB 3.5x9.5 in dotazione (n.°2 viti per
lato).

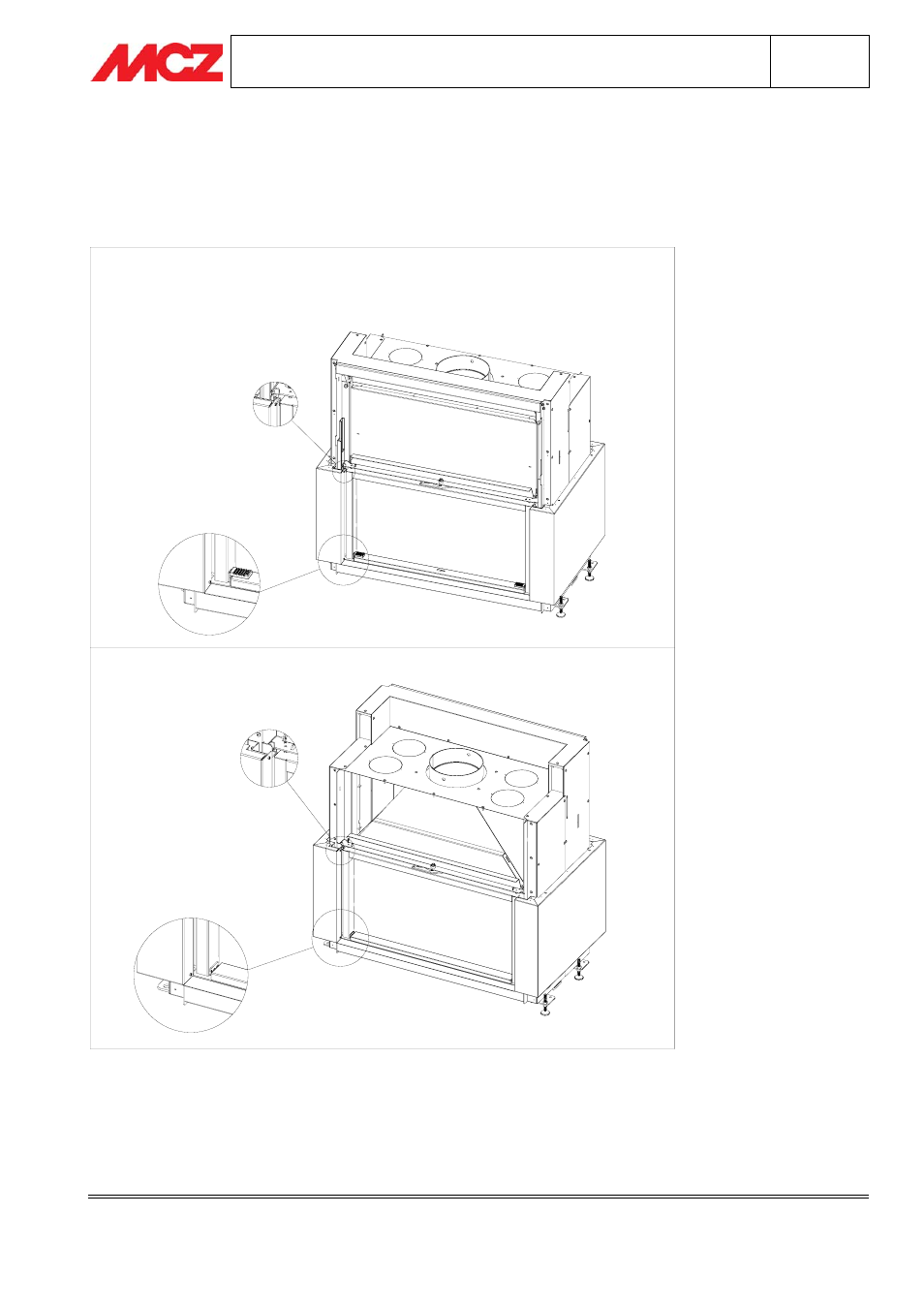

LATO SERVIZIO FORMA PUROB95
LATO CARICAMENTO FORMA PUROB95
L’altezza da pavimento delle
Spalle rivestimento deve essere pari all’altezza dei Profilo copribordo (150 mm) in
modo da creare un unico piano sotto il quale infilare il Piano Fuoco (elemento 4) in marmo.
