MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
CORNICI POWERSYSTEM pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

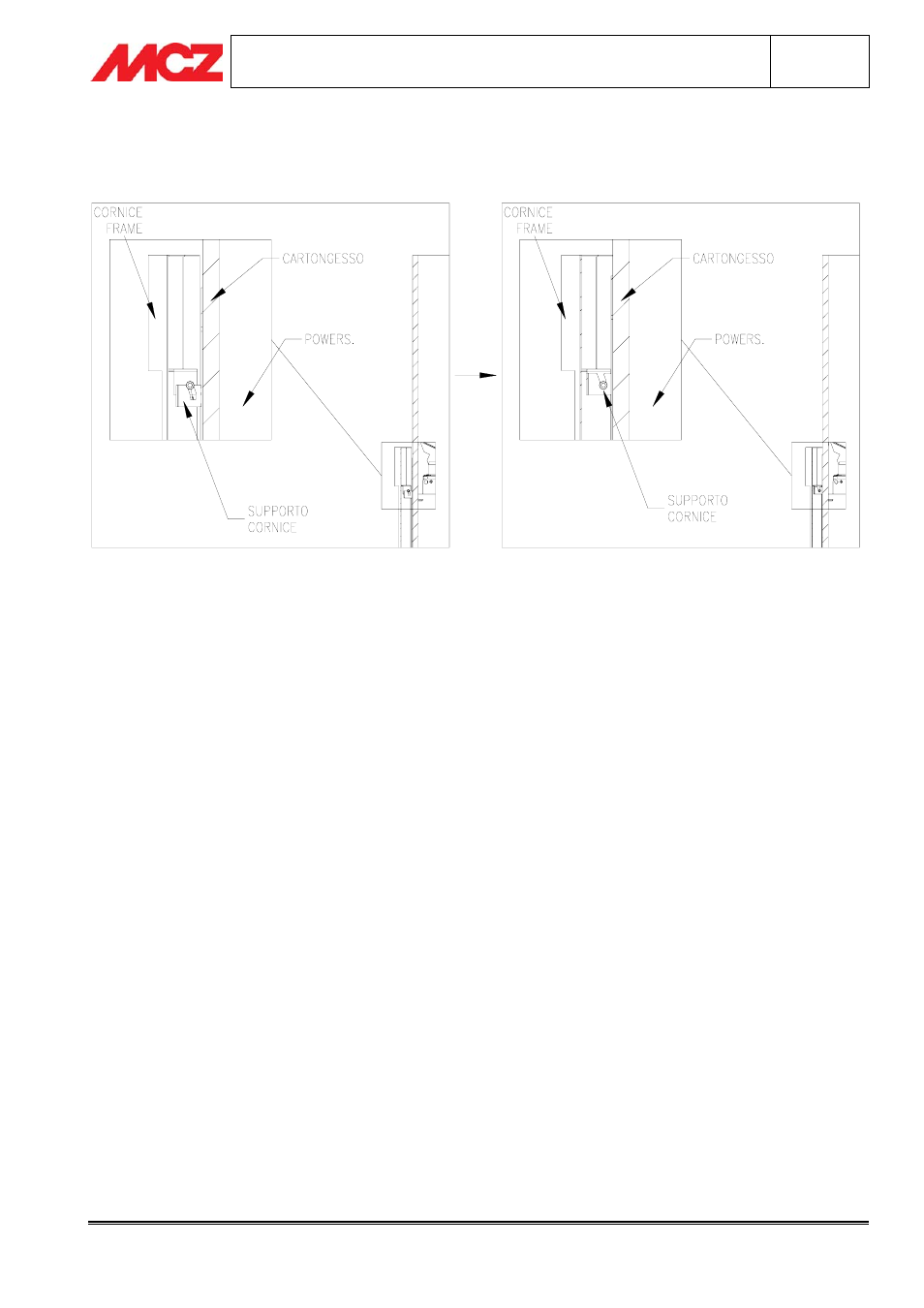

Assicurasi che tutte 4 le viti siamo adagiate dentro le guide, così che la Cornice Frame risulti bloccata nella sua
collocazione finale.
Riposizionare la Cornice di Compensazione del Powersystem nella propria sede (vedi Manuale di installazione e
utilizzo Powersystem, cap.3.4 ).
CORNICE PRIME/MODUS
Smontare la Cornice di Compensazione del Powersystem come riportato nel rispettivo
Manuale di installazione e
utilizzo , cap.3.4 .
Forare la Parete frontale in cartongesso come indicato in figura sottostante: i fori, se la parete è stata realizzata
seguendo le istruzioni suggerite, si collocano in corrispondenza delle viti M8 presenti nella parte posteriore delle
Cornici Prime/Modus. Sono necessari n.°4 D=8 mm.
N.B. Si consiglia, tuttavia, di verificare in loco le quote riportate in figura
