MANUALE D’INSTALLAZIONE E UTILIZZO

Capitolo 3

CORNICI POWERSYSTEM

pag.

10

Capitolo 3

Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata


CORNICE FRAME

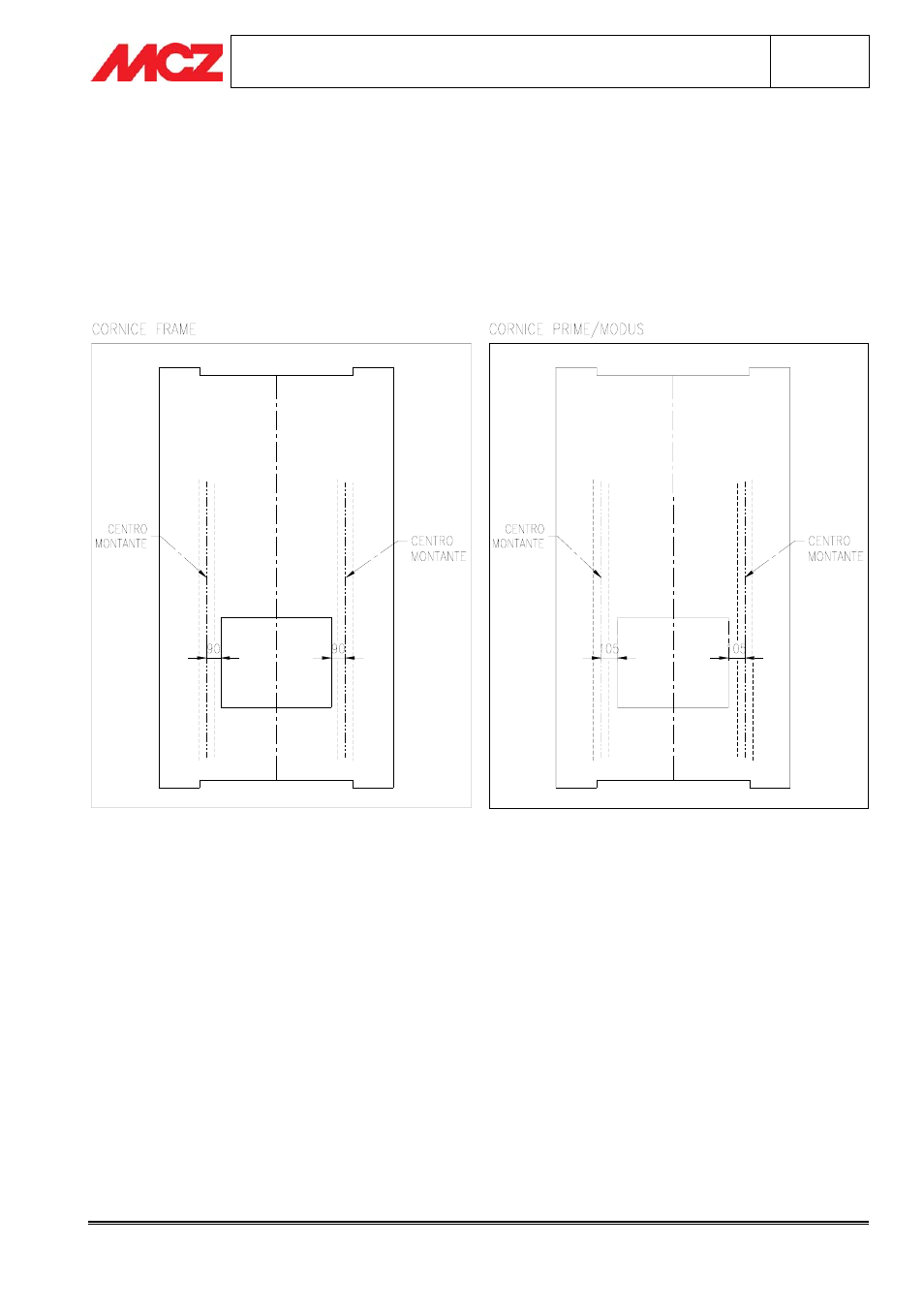

Per il montaggio della Cornice Frame , la Parete frontale deve essere provvista di montanti in acciaio posizionati

in direzione verticale e centrati a 90 mm dal filo foro (vedi figura sotto).

CORNICI PRIME E MODUS
Per il montaggio delle Cornici Prime e Modus, la Parete frontale deve essere provvista di montanti in acciaio

posizionati in direzione verticale e centrati a 105 mm dal filo foro (vedi figura sotto).

3.3.

FASE2 – MONTAGGIO CORNICE (FRAME, PRIME, MODUS)

Prima di procedere con il montaggio della cornice Powersystem, è consigliabile installare il termocamino

(seguendo le istruzioni riportate nel rispettivo

Manuale di installazione e utilizzo) ed eseguire un breve collaudo

per accertarne il corretto funzionamento. Ad esito positivo di collaudo si può proseguire con il montaggio della

cornice: in questo modo si possono evitare graffi e scalfitture facilmente verificabili durante le fasi di

movimentazione e di verifica del monoblocco.

CORNICE FRAME
Smontare la Cornice di Compensazione del Powersystem come riportato nel rispettivo

Manuale di installazione e

utilizzo , cap.3.4 .
Centrare il Supporto Cornice (elemento 1) rispetto al foro e quindi rispetto alla bocca focolare del Powersystem.

Fissare il Supporto Cornice alla parete frontale utilizzando le viti per cartongesso in dotazione. Qualora la parete

non fosse realizzata in cartongesso, fissare l’elemento 1 con la viteria più adeguata.
