MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
DE CHIRICO pag. 14
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

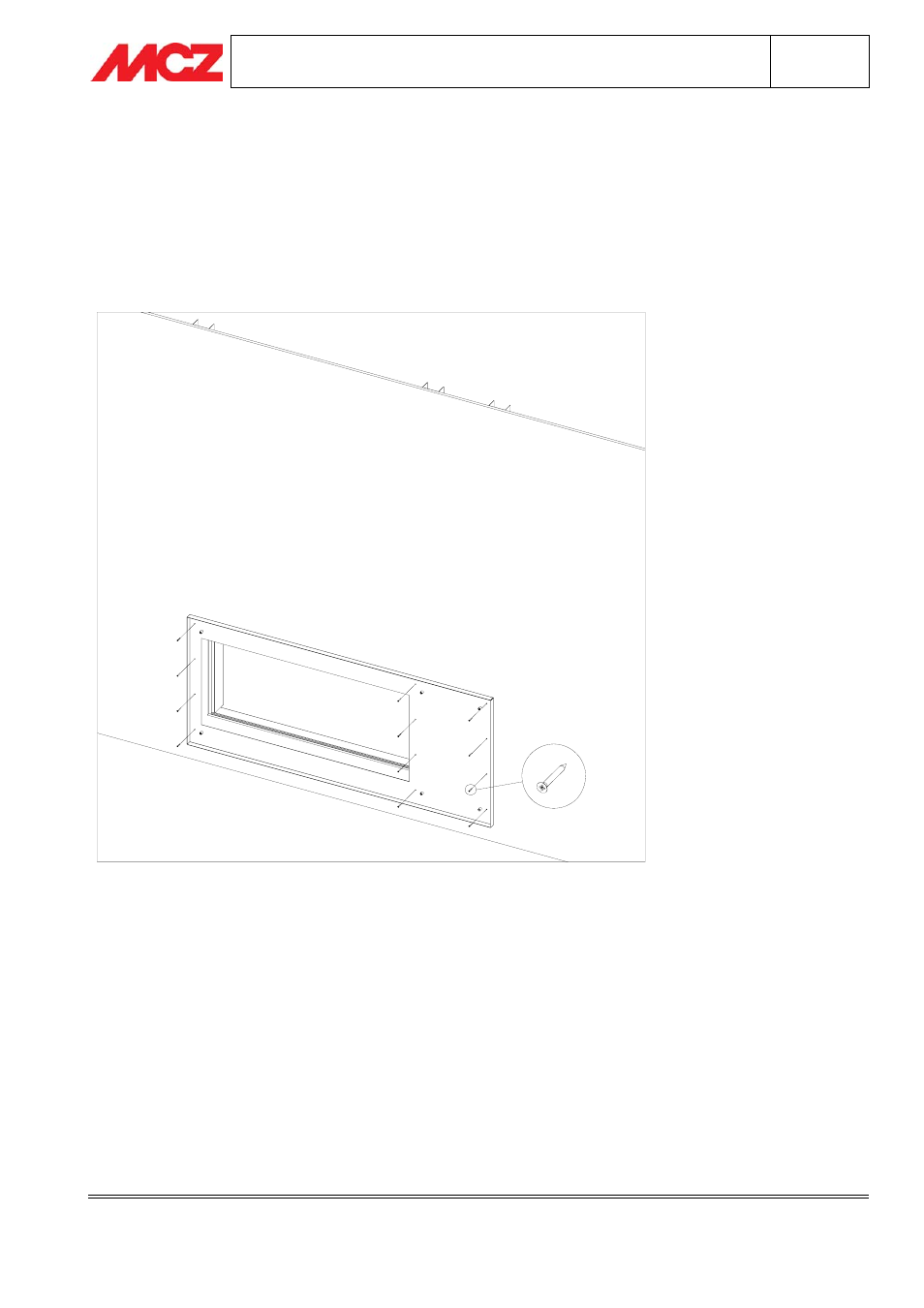

3.7. FASE 6 – MONTAGGIO SUPPORTO CORNICE (elemento 5)
Posizionare il Supporto Cornice (elemento 5) con l’apertura in asse con Forma120, a 10 mm dal Supporto Cappa,
a 10 mm da ciascuna Spalla ed a 20 mm dal Profilo Copribordo (vedi figura).
Fissare il Supporto Cornice alla parete utilizzando le Viti per cartongesso in dotazione (n.°12) e sfruttando i fori
già predisposti. Se la parete è stata costruita come da paragrafo 3.7. Fase 5, le viti si collocano in corrispondenza
dei montanti in acciaio.
