MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
DE CHIRICO pag. 12
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

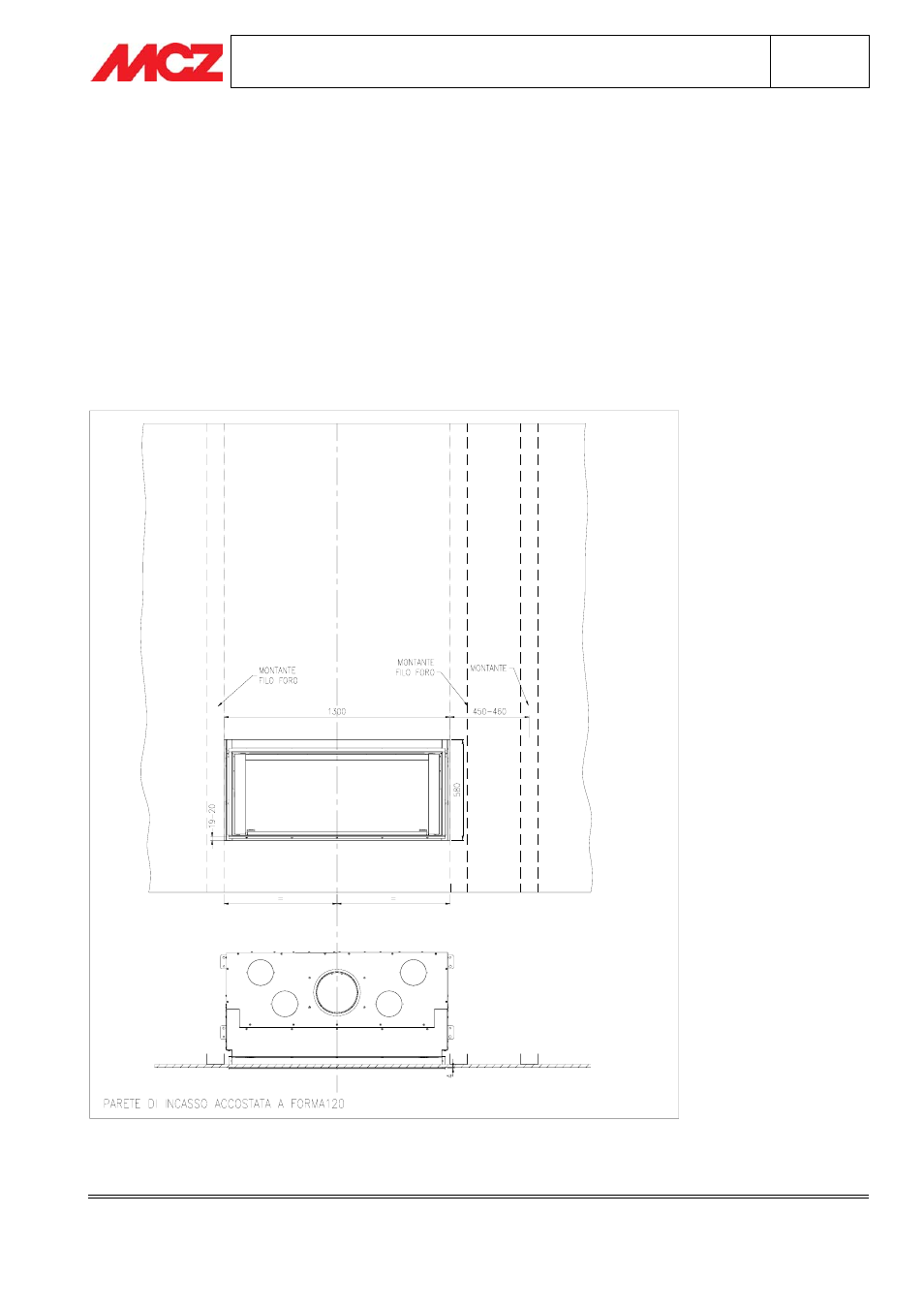

3.6. FASE 5 – PREPARAZIONE PARETE D’INCASSO
La parete d’incasso deve essere realizzata in opera utilizzando un materiale ignifugo (ad esempio cartongesso
ignifugo): deve, inoltre, essere autoportante e provvista di montanti in metallo posizionati in direzione verticale
ed in appoggio al pavimento.
Praticare un’apertura nella parte frontale della parete d’incasso di dimensioni pari a L=1300 mm e H=580 mm: la
distanza del foro rispetto al pavimento è funzione dell’altezza del Piano Fuoco (Vedi paragrafo 3.2 Fase1 –
Posizionamento Termocamino Forma120 e figura sottostante). Armare la parete posizionando n.°2 montanti in
metallo a filo foro (uno per ciascun lato) ed uno alla distanza (centro montante) di circa 450-460 mm a destra del
foro (guardando la parete d’incasso da centro stanza).
Allestendo la parete d’incasso come da indicazioni, la Cornice De Chirico viene fissata agli elementi in acciaio.
Posizionare la parete in modo che l’asse dell’apertura risulti allineato con l’asse del termocamino e che rientri di 4
mm rispetto la superficie esterna del Supporto Cappa (a filo con le Spalle: vedi figure).
