2-ISTRUZIONI PER L’INSTALLAZIONE
COLLEGAMENTO DEL PRODOTTO AL CAMINO
Il tubo di uscita dei fumi è predisposto dalla ditta per l’uscita fumi verso l’alto del prodotto.
Esiste la possibilità di portare l’uscita fumi sul retro del prodotto acquistando il raccordo uscita fumi posteriore (vedi paragrafo successivo).
Prima di installare il kit in refrattario per l’accumulo del calore inserire il raccordo uscita fumi opzionale al tubo già disposto sul prodotto e
staccare il semitrancio che si trova sul pannello posteriore del prodotto.

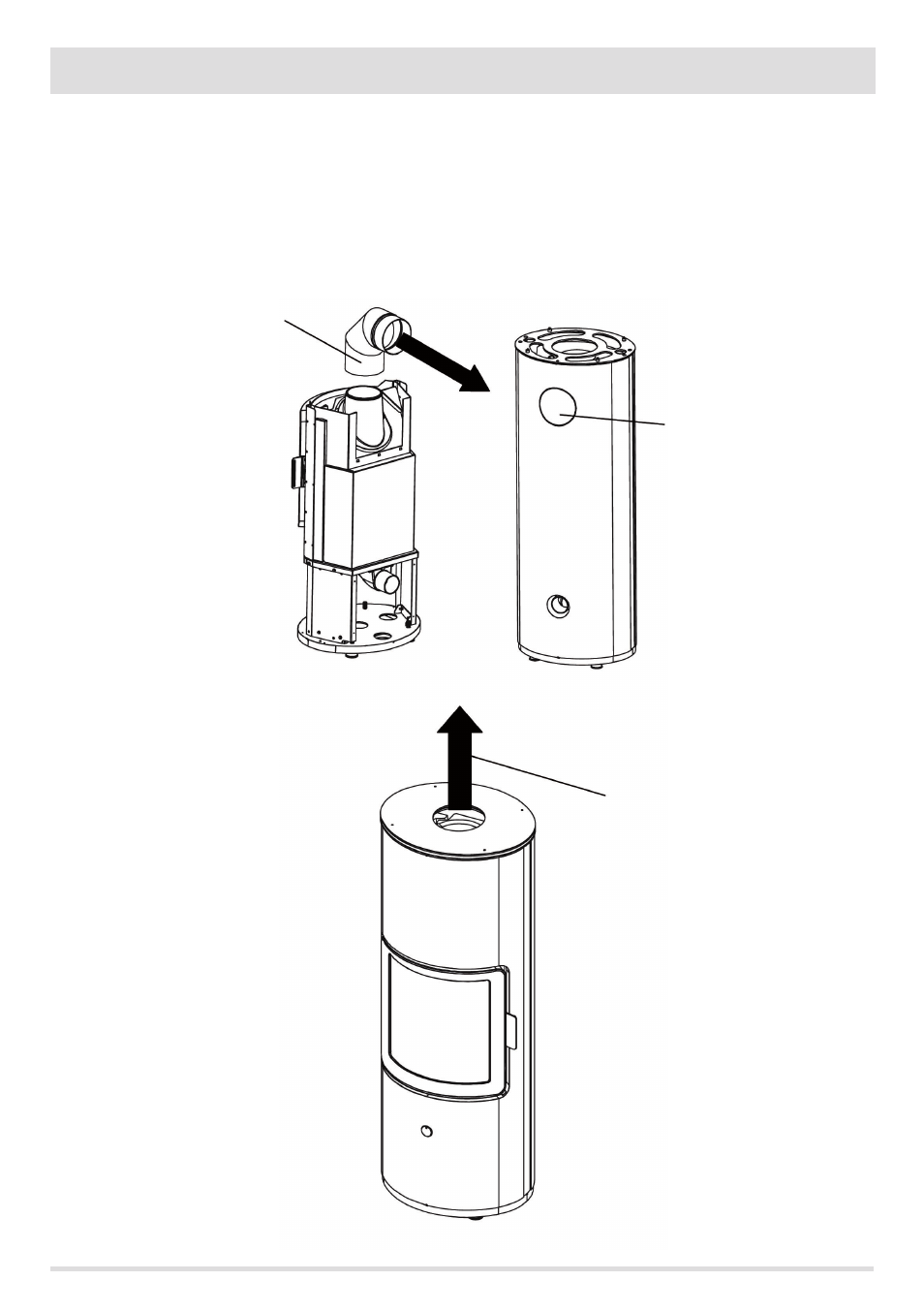

RACCORDO USCITA FUMI POSTERIORE
USCITA FUMI POSTERIORE CON RACCORDO (OPZIONALE)
USCITA FUMI SUPERIORE
SEMITRANCIO
