Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
16
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
La stufa deve essere sempre movimentata in posizione verticale
esclusivamente tramite carrelli. Si deve porre particolare attenzione
affinché la porta e il suo vetro siano preservati da urti meccanici che ne
compromettono l’integrità.
Comunque la movimentazione dei prodotti deve essere fatta con
cautela. Se possibile disimballare la stufa nei pressi dell’ area dove
verrà installata.
I materiali che compongo l’imballo non sono nè tossici nè nocivi,
pertanto non richiedono particolari processi di smaltimento.
Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura
dell’utilizzatore finale in conformità delle vigenti leggi in materia.

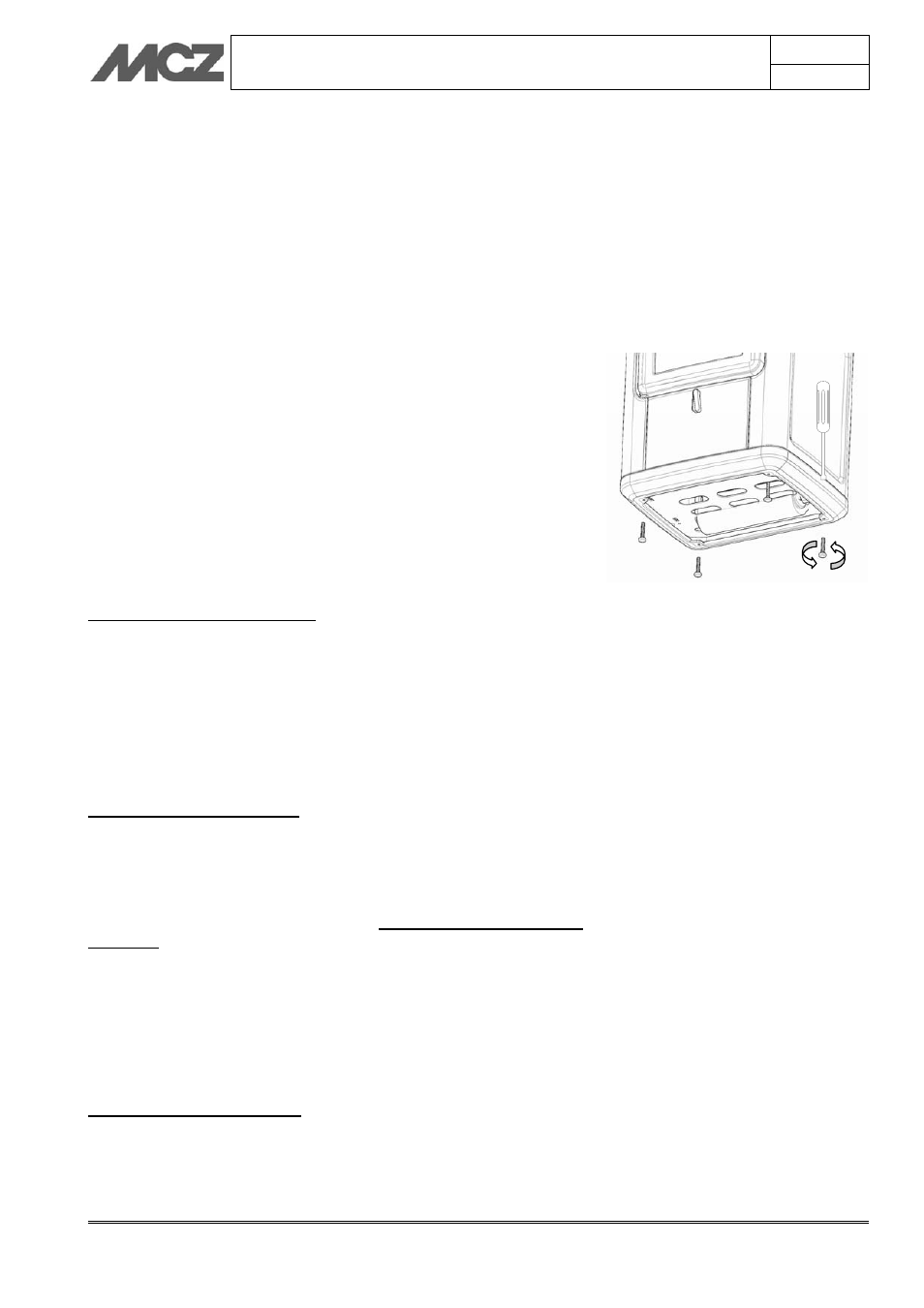

4.2. MONTAGGIO E REGOLAZIONE PIEDINI
Alcuni modelli prevedono il montaggio dei piedini di appoggio, la cui
funzione e quella di livellare (mettere a bolla) la stufa in modo che sia
allineata e ben stabile al suolo. I piedini sono avvitati al basamento
della struttura ed è possibile installarli come illustrato in figura e
regolarli con un cacciavite agendo sulla testa dei piedini.
4.3. MONTAGGIO RIVESTIMENTO IN CERAMICA
L’installazione delle parti in ceramica non presenta particolari difficoltà:
Ceramica su cassetto cenere:
1. Togliere la leva “A”in questo modo:
togliere il tappino nero in sommità della leva “O”, all’interno si
trova una vite “P”, allentarla e togliere la leva “A”.
2. Togliere le staffe “B”, inserire la ceramica “D” sul gancio della
leva “A” di regolazione dell’aria e riavvitare le staffe “B” in
modo da bloccare la ceramica.
Ceramica su frontalino “E”:
1. Allentare le due staffe “C” (destra e sinistra) e inserire dall’alto
verso il basso il frontalino in ceramica “E”.
A questo punto di può procedere col montaggio dei fianchi in
ceramica:
1. Prendere il fianco “F” incastrare le spine presenti sul fianco
sugli appositi fori presenti in basso sulla struttura della stufa.
Sulla parte alta del pannello in ceramica fissare con due viti il
fianco alla struttura. Ripetere la stessa operazione con il fianco
G, H e con i fianchi I-L-M.
Montaggio top in ceramica:
1. Appoggiare il coperchio “N” sugli appositi gommini presenti
sull’involucro della stufa.
