Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
19
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
A
b
1
2
6 + 7
3
9
8
U
V
B
B
4 + 5

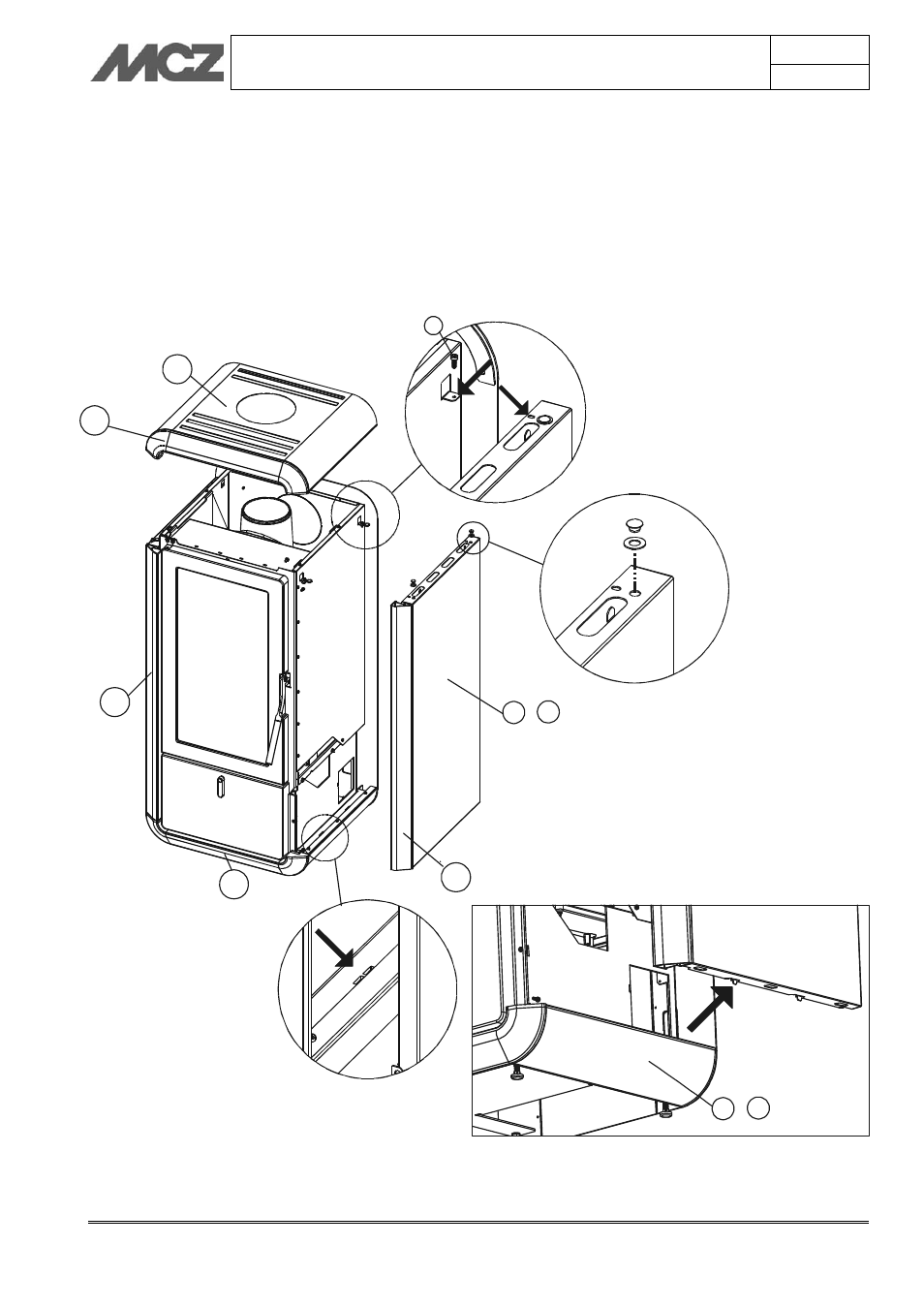

4. I fianchi in metallo (“6-7”) con i profili (“8-9”)
precedentemente assemblati, vanno fissati alla struttura della
stufa, infilando le apposite spine “B” presenti nella parte
inferiore del fianco sui fori “b” presenti sulla stufa.
Successivamente sulla parte superiore del fianco fissare le due
viti “A” (una a destra e l’altra a sinistra) ai margini della
struttura in corrispondenza dei fori presenti.
Ripetere la stessa operazione per l’altro fianco (fig.8).
Inserire sui fori in alto dei fianchi i distanziali (gommino “U” +
rondella “V”) per l’appoggio del top.
5. Fissare il pezzo “2” al top “1” tramite quattro viti trilobate,
figura 9.
Figura 8 – Rivestimento laterale (stufa
Kasai)
