Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
17
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
4. INSTALLAZIONE E MONTAGGIO
IMPORTANTE!
La stufa deve essere posata e collegata alla canna
fumaria da un tecnico specializzato o da personale
competente in modo che ogni regolamento locale o
nazionale sia soddisfatto e comunque in accordo con
la norma UNI 10683 REV.
Quando viene sballata la stufa e le relativa cornice, verificare il
perfetto funzionamento di ogni sua parte od eventuali danni
dovuti al trasporto. Se la stufa viene installata in un luogo di difficile
accesso è possibile alleggerire il peso togliendo gli elementi interni che
compongono il focolare. Si raccomanda di riposizionare
correttamente ogni elemento.
4.1. PREPARAZIONE E DISIMBALLO
La stufa Chari viene consegnata con due diversi imballi:
 uno contiene la stufa (fig.1)
 uno contiene il top e i fianchi in ceramica (la scatola verrà
sovrapposto all’imballo con la struttura) fig.2
Aprire l’imballo e rimuovere le due staffe che bloccano la stufa al
bancale (fig.3).
Togliere le due viti (A) dalla staffa posizionata in basso a destra e
sinistra della stufa.
Togliere poi le altre tre viti (B) che bloccano la staffa al bancale e
posizionare la stufa nel luogo prescelto facendo attenzione che sia
conforme con quanto previsto.
Posizionare i fianchi sulla stufa solo dopo averla posizionata
nel luogo prescelto.
A
A
B
B
B
STAFFA
La stufa deve essere sempre movimentata in posizione verticale
esclusivamente tramite carrelli. Si deve porre particolare attenzione

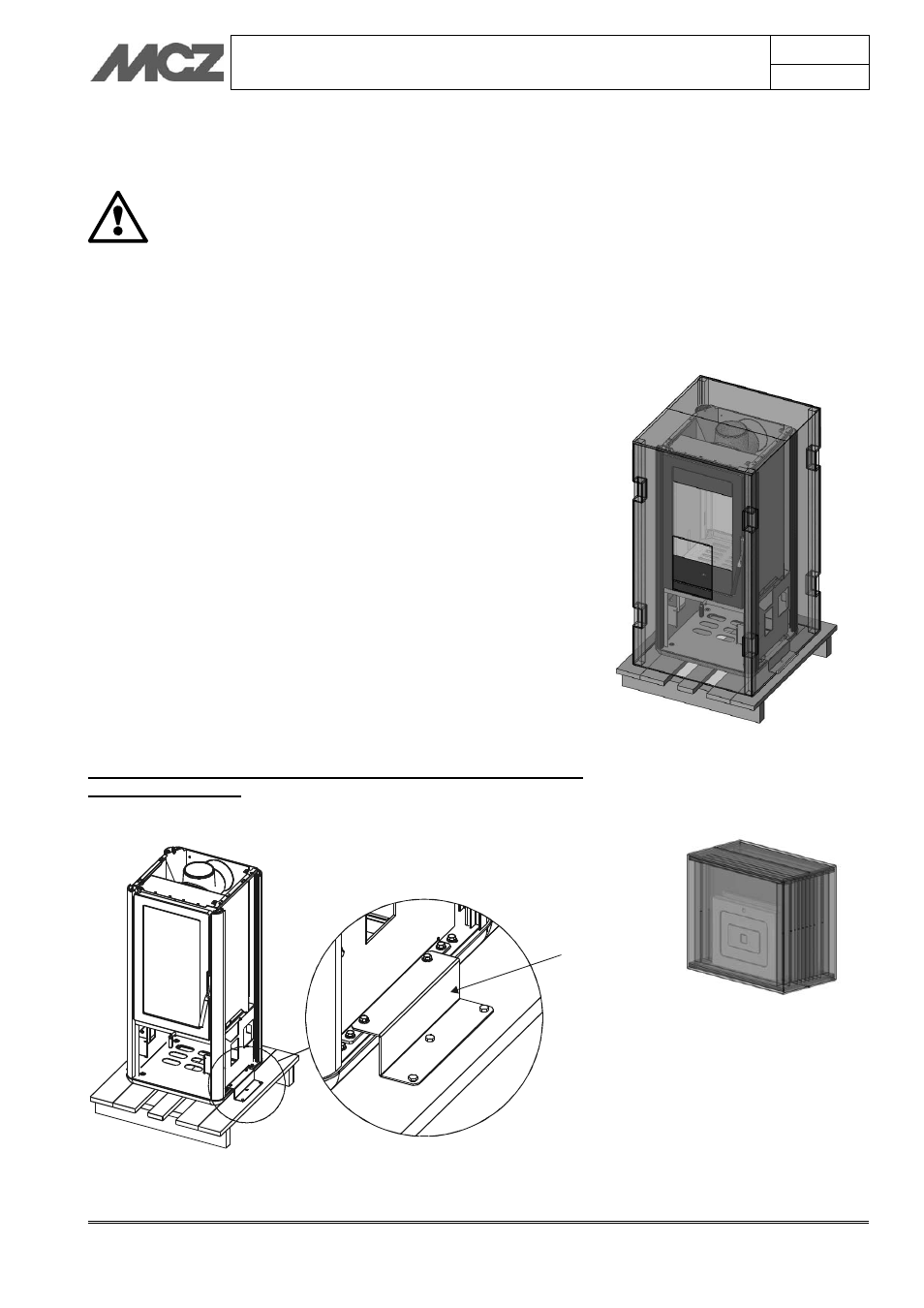

Figura 1 - Imballo stufa Chari
Figura 2 - Imballo ceramica stufa Chari
Figura 3 - Rimozione viti imballo (stufa
Chari)
