CONVEZIONE FORZATA (COMFORT AIR VF) mediante l’uso di un
kit di ventilazione forzata.
4.2.1. Convezione naturale (Comfort air VN)
Se si adotta questo sistema l’installatore dovrà provvedere ad eseguire
un collegamento con l’esterno (B) per quanto riguarda l’ingresso di
aria comburente (fig. 2), e una presa d’aria (A) per l’ingresso dell’aria
fresca di ventilazione all’interno del rivestimento.
Per la canalizzazione dell’aria calda C è necessario innestare i tubi
flessibili Ø 150 mm (optional) alle apposite flangie posizionate sulla
parte superiore del monoblocco.
ATTENZIONE!
MCZ CONSIGLIA VIVAMENTE, PER UN
FUNZIONAMENTO OTTIMALE, DI COLLEGARE LA
PRESA D’ARIA COMBURENTE Ø100 DIRETTAMENTE
AD UNA PRESA D’ARIA ESTERNA.
4.2.2. Convezione forzata (Comfort air VF)
Anche in questo caso è necessario collegare il monoblocco ad una presa
d’aria esterna (B) tramite un tubo Ø 100 (optional) sfruttando la flangia
posta sul retro del termocamino. (figura 1). Se non è possibile il
collegamento diretto alla presa d’aria, collegare quantomeno la flangia
all’esterno del rivestimento.
Tale operazione è necessaria per garantire un corretto
funzionamento del KIT COMFORT AIR. Nel caso l’ingresso aria
comburente non sia collegata direttamente ad una presa d’aria esterna
(B), sarà obbligatorio prevedere una presa d’aria (A) che abbia una
superficie libera di passaggio non inferiore a 150 cm 2 per far confluire
aria fresca naturale all’interno dell’ambiente di installazione (meglio se
all’interno del rivestimento). Fig.2
Per la canalizzazione dell’aria calda è necessario installare, sui raccordi
superiori del monoblocco, una flangia di riduzione a Ø 100. Innestare
poi sulle flangie dei tubi flessibili Ø 100 alle bocchette COMFORT AIR
(C).
Procedere successivamente secondo quando specificato nelle
paragrafo
5.3 “Installazione kit comfort air”.
ATTENZIONE!
MCZ CONSIGLIA VIVAMENTE, PER UN
FUNZIONAMENTO OTTIMALE, DI COLLEGARE LA
PRESA D’ARIA COMBURENTE Ø100 DIRETTAMENTE
AD UNA PRESA D’ARIA ESTERNA O QUANTOMENO DI
FARE IN MODO CHE PRELEVI L’ARIA DALL’ESTERNO
DEL RIVESTIMENTO.
Figura 3 – Convenzione forzata
B
A
C
C
A
B
C
C

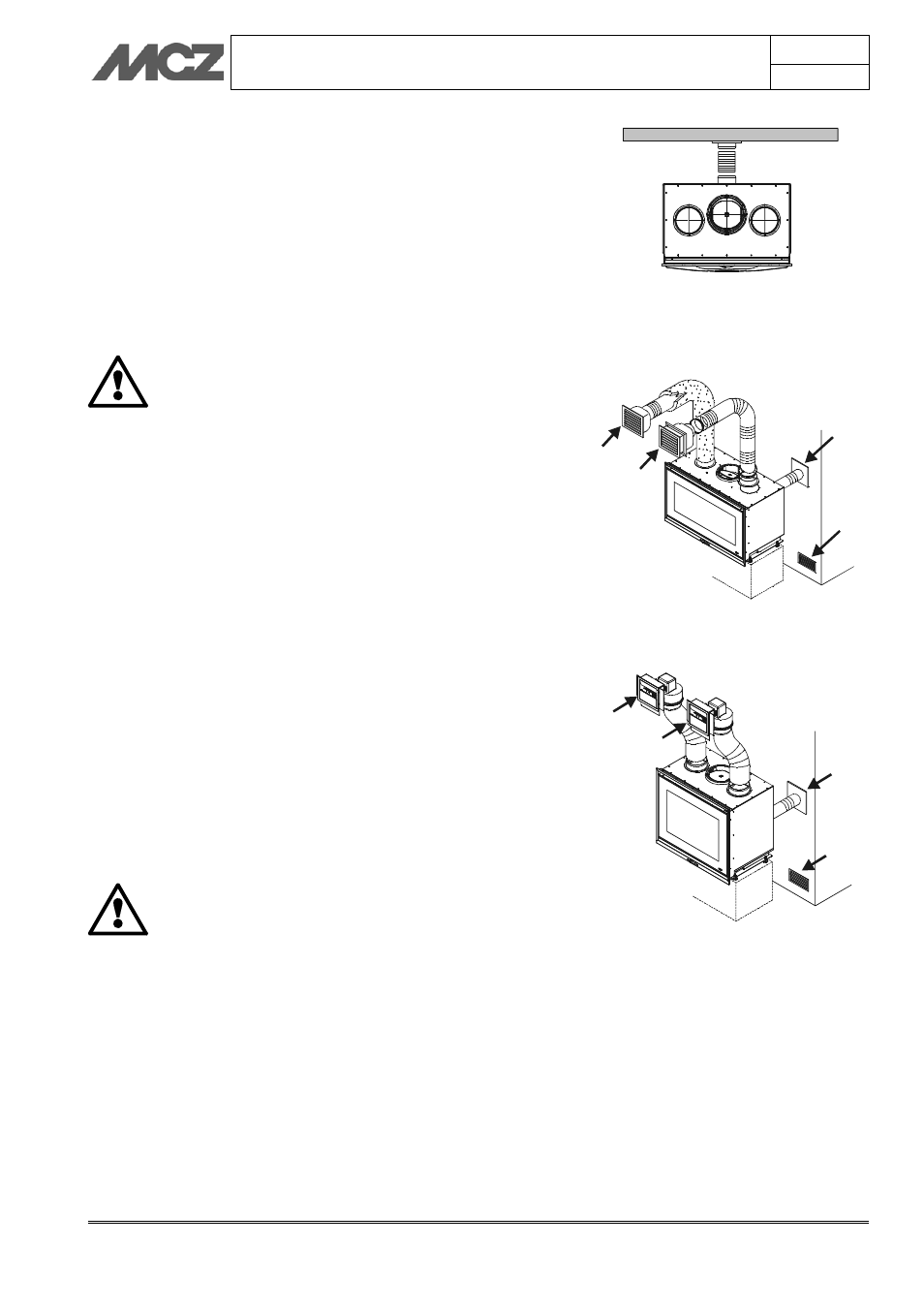

Figura 2 – Convenzione Naturale
Figura 1 – Pianta: ingresso aria comburente
