27

6-INSTALLAZIONE E MONTAGGIO

Servizio Tecnico - Diritti riservati - Riproduzione vietata

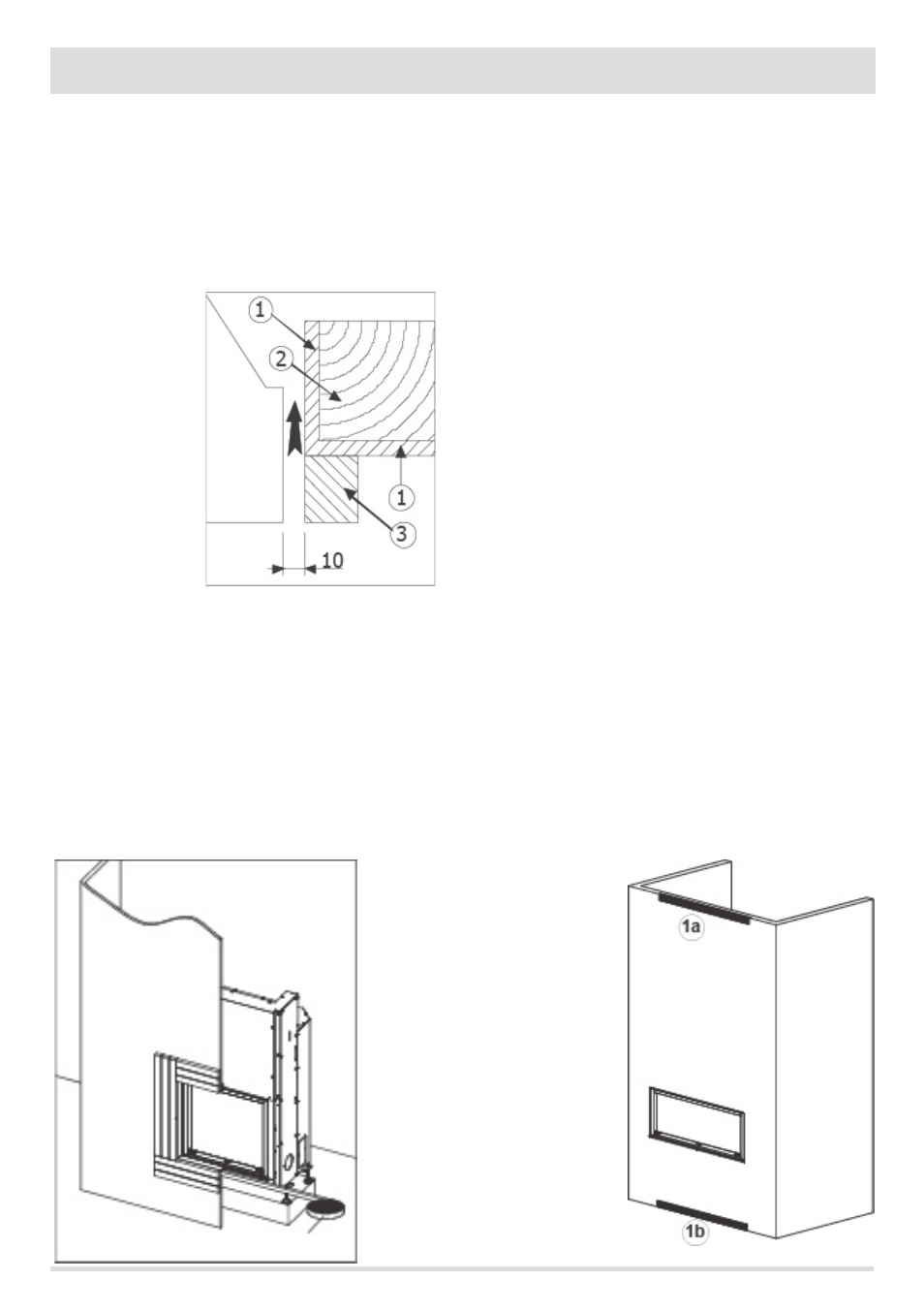

FIGURA 8 - ISOLAMENTO TRAVE

1.

ISOLANTE APPLICATO O DA APPLICARE

2.

TRAVE DI LEGNO

3.

MARMO O ALTRO MATERIALE

ISOLAMENTO TERMOCAMINO

Il termocamino deve essere sempre separato dalle pareti e dal soffitto adiacenti.

Se necessario utilizzare dei materiali isolanti per coibentare le pareti a contatto con il monoblocco, nel caso in cui quest’ultime corrano il

rischio di danneggiarsi o addirittura di prendere fuoco (pareti in legno, cartongesso, ecc…). (figura 8)

ISOLAMENTO TRAVE LEGNO

La trave in legno deve essere protetta con adeguato isolamento dalle parti calde per prevenire il rischio d’incendio o il danneggiamento

del rivestimento stesso.(figura 9)

BOCCHETTE DI VENTILAZIONE CAPPA

Sia nel caso di installazione a ventilazione naturale che di utilizzo kit Comfort Air per la ventilazione forzata è obbligatorio installare le

bocchette di ventilazione cappa del produttore oppure delle bocchette che possano garantire la medesima funzionalità e la medesima

sezione di passaggio d’aria.

Il produttore non risponde di eventuali danni alla struttura o alla componentistica elettrica causati dalla mancata osservanza di questa

avvertenza.

Per un corretto funzionamento della ventilazione ambiente si ricorda che:

• Nella parte inferiore del rivestimento va prevista un’apertura di ingresso dell’aria convettiva non inferiore a 400 cm

2

• Nella parte alta va prevista una apertura di sfogo (supplementare alle bocchette canalizzate) di almeno 230 cm

2

per liberare in

ambiente il calore residuo che si accumula all’interno del rivestimento (con il KIT COMFORT AIR questa uscita non è necessaria, perchè

il calore all’interno del rivestimento viene indirettamente aspirato dai ventilatori stessi).

Tale prassi, oltre a garantire un perfetto funzionamento del prodotto, permette di recuperare parte del calore della struttura che andrebbe

FIGURA 9 - ISOLAMENTO DEL MONOBLOCCO DALLE

PARETI E DAL RIVESTIMENTO
