4-INSTALLAZIONE E MONTAGGIO
PANNELLO LATERALE INFERIORE

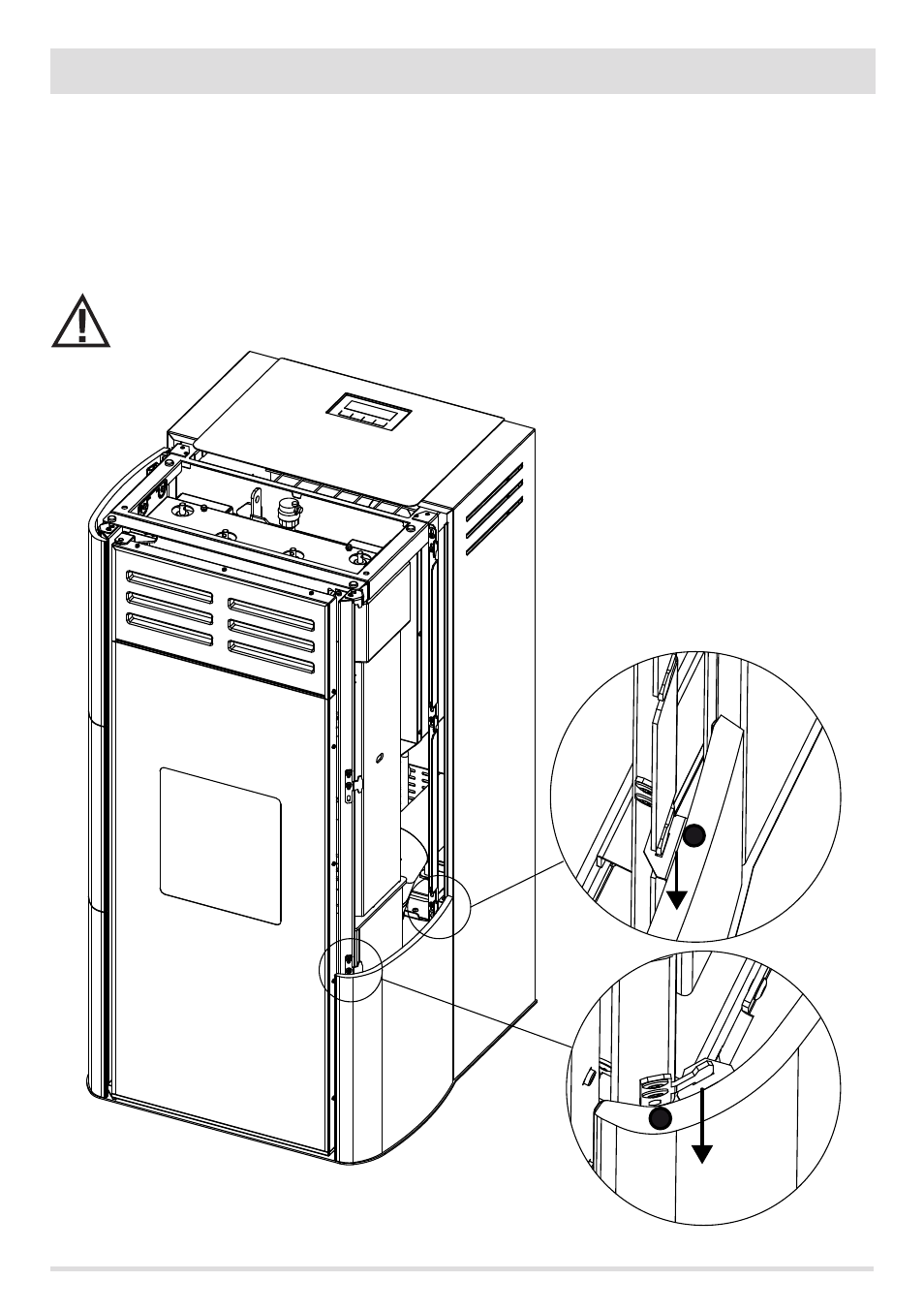

Prendere, nel caso della figura , il pannello contrassegnato con la sigla DX1:
• far in modo che il foro sulla staffa del pannello entri nei ganci delle staffe posizionate sulla base della stufa
• incastrare i ganci superiori
• controllare l’allineamento della ceramica con la porta
• chiudere le viti delle staffe in basso e in alto
• posizionare sul profilo in alto della ceramica n.2 feltrini (pos.f) per evitare di danneggiare le ceramiche a contatto
Attenzione! Chiudere le viti delle staffe superiori in modo che la stessa sia posizionata in modo verticale . Questo per
facilitare l’allineamento con la ceramica intermedia.
POSIZIONAMENTO PANNELLO INFERIORE
