2-INSTALLAZIONE
LEGENDA:
(1) COMIGNOLO
(2) VIA DI EFLUSSO
(3) CONDOTTO FUMARIO
(4) ISOLAMENTO TERMICO
(5) PARETE ESTERNA
(6) RACCORDO DEL CAMINO
(7) CANALE DA FUMO
(8) GENERATORE CALORE
(9) PORTINA ISPEZIONE
MANUTENZIONE
La canna fumaria deve essere sempre pulita, poiché i depositi di fuliggine o olii incombusti ne riducono la sezione bloccandone il tiraggio,
compromettendo il buon funzionamento della stufa e, se in grandi quantità, possono incendiarsi. È obbligatorio far pulire e controllare la
canna fumaria e il comignolo da uno spazzacamino qualificato almeno una volta all’anno, e al termine del controllo/manutenzione farsi
rilasciare un rapporto sottoscritto che l’impianto è in sicurezza.
La mancata pulizia pregiudica la sicurezza dell’impianto.
COMIGNOLO
Il comignolo è un elemento determinante per il buon funzionamento dell’apparecchio riscaldante: si consiglia un comignolo di tipo
antivento (A) vedi Figura 7.
L’area delle aperture per l’evacuazione
fumi deve essere almeno il doppio della
sezione della canna fumaria/sistema
intubato e conformata in modo che, anche
in caso di vento, sia assicurato lo scarico
dei fumi. Deve impedire l’entrata della
pioggia, della neve ed eventuali animali.
La quota di sbocco in atmosfera deve
essere al di fuori della zona di reflusso
provocata dalla conformazione del tetto
o da eventuali ostacoli che si trovano in
prossimità (vedi Figura 2-3-4-5-6).
COMPONENTI CAMINO

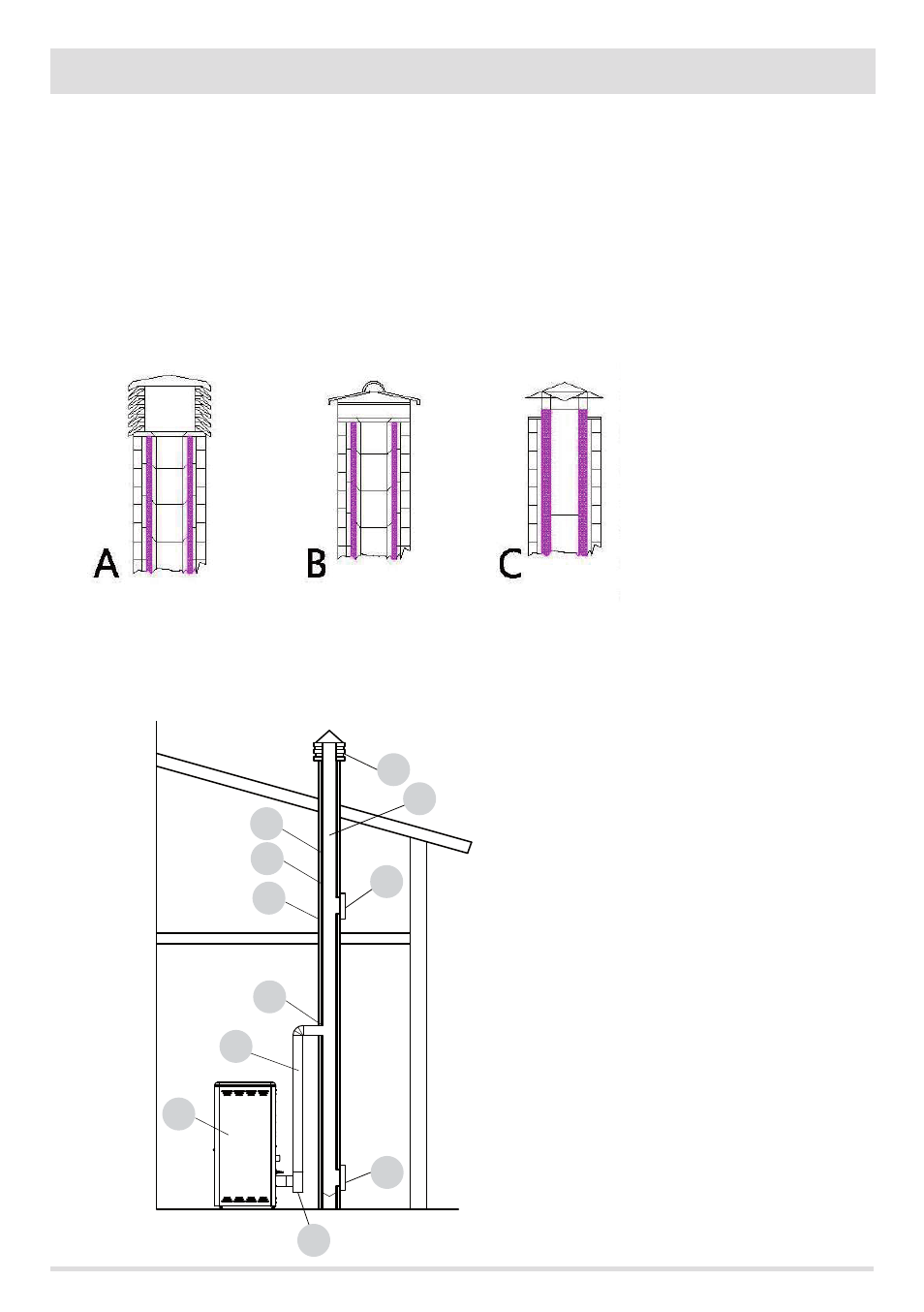

FIGURA 7
FIGURA 8
