5-COLLEGAMENTO IDRAULICO
COLLEGAMENTO IMPIANTO IDRAULICO
IMPORTANTE!
Il collegamento della stufa all’impianto idraulico deve essere realizzato ESCLUSIVAMENTE da personale specializzato
e che possa eseguire l’installazione a perfetta regola d’arte e rispettando le disposizioni vigenti nel Paese di
installazione.
Il produttore declina ogni responsabilità in caso di danni a cose o persone o in caso di mancato funzionamento, nel
caso in cui non venga rispettata le sopraindicata avvertenza.

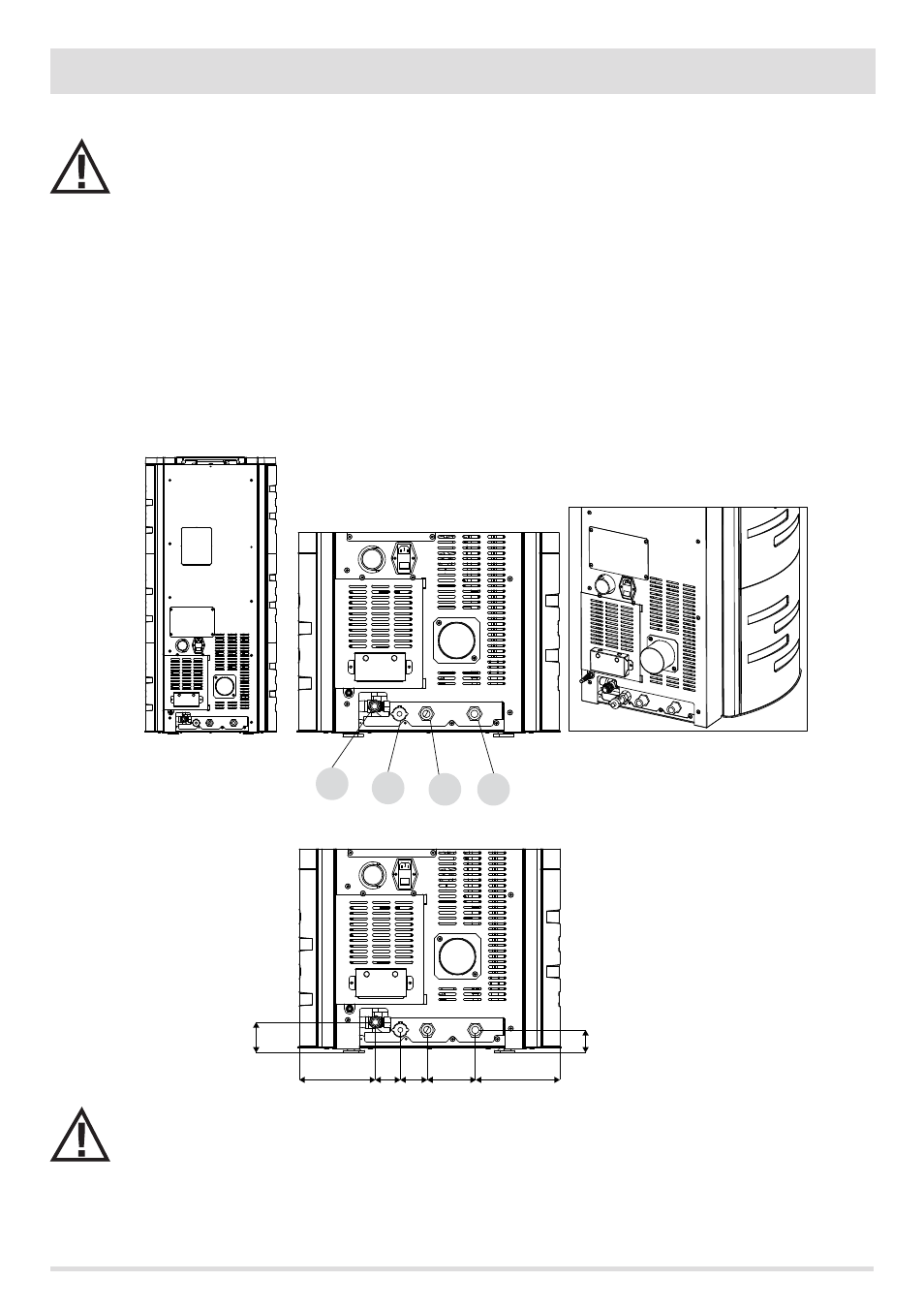

SCHEMA ALLACCIAMENTO
A1 Mandata acqua riscaldamento 3/4”M
A2 Ritorno acqua riscaldamento 3/4”M
C Valvola di sicurezza 3 bar – 1/2”F
E Svuotamento impianto 1/2”F
IMPORTANTE!!!
LAVARE L’INTERO IMPIANTO PRIMA DI COLLEGARE LA STUFA AL FINE DI ELIMINARE RESIDUI E DEPOSITI.
Installare sempre a monte della stufa delle saracinesche di intercettazione al fine di isolare la stessa dell’impianto
idrico qualora fosse necessario muoverla o spostarla, per eseguire la manutenzione ordinaria e/o straordinaria.
Collegare la stufa utilizzando delle tubazioni flessibili per non vincolare eccessivamente la stufa all’impianto e per
permettere dei leggeri spostamenti.
