4-INSTALLAZIONE E MONTAGGIO
Servizio Tecnico - Diritti riservati - Riproduzione vietata
Sul lato sinistro (opposto alla maniglia-fig.9) togliere la griglia microforata “B” dalla struttura rimuovendo le due viti “c”.
Infilare le tre ceramiche “U”, “V”, “Z” facendole scorrere dall’alto verso il basso sulla guida del profilo “A”.
ATTENZIONE!
Sulla parte superiore e inferiore della piastrella in ceramica si consiglia di applicare dei piccoli feltrini per evitare
rotture della ceramica e anche per livellare le fughe, se necessario.

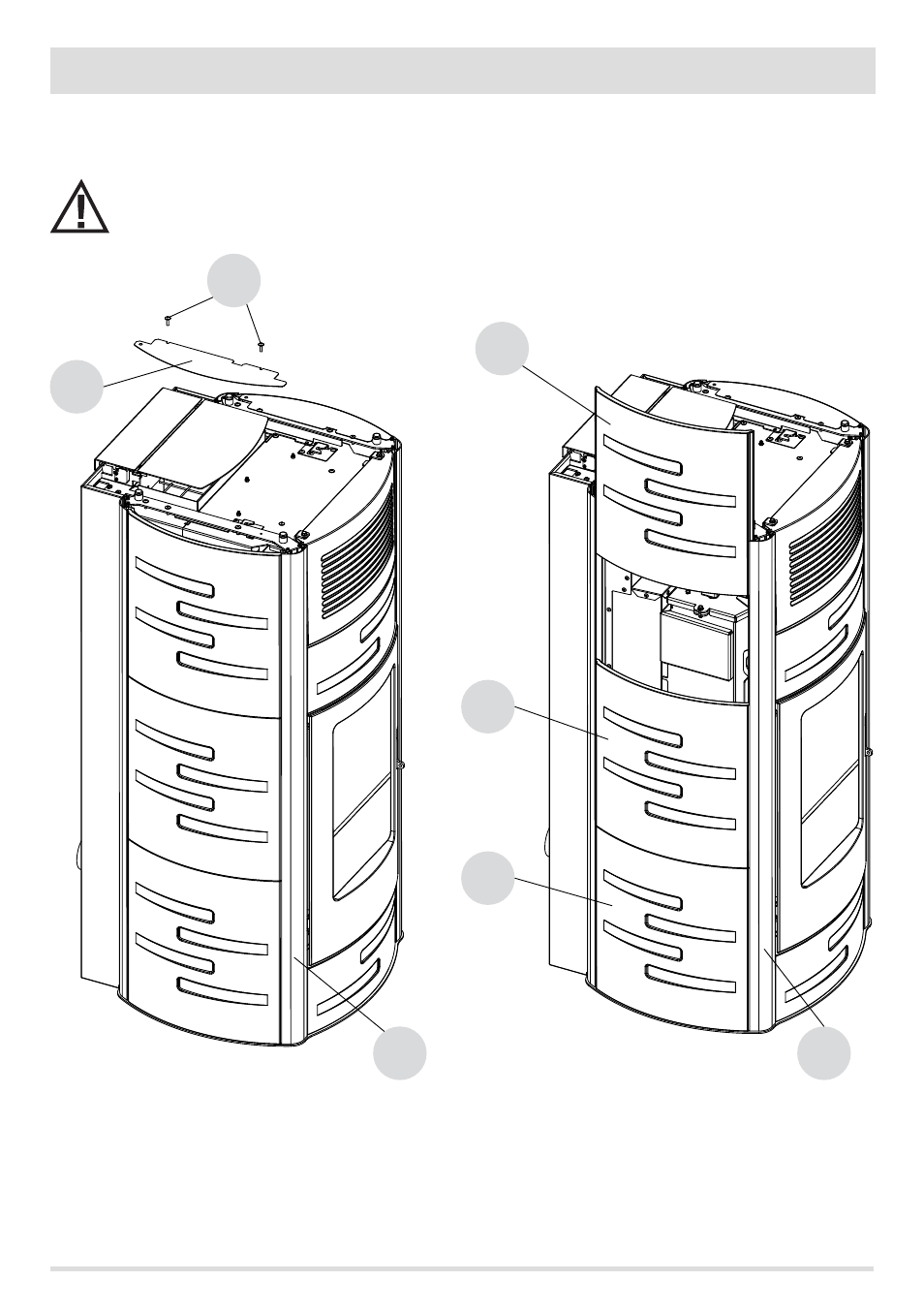

FIGURA 9 - MONTAGGIO PANNELLI LATERALI
