6.2.1.2. PULIZIA SCAMBIATORE E FASCIO TUBIERO
(SUITE/MUSA e CLUB):
PULIZIA VANO SUPERIORE
A stufa fredda togliere il top, smontare le ceramiche/fianchi come
indicato nella Par.3.3., svitando le relative viti di fissaggio prima togliere
i trascinatori “B” e poi togliere il coperchio caldaia “C”. A questo punto
estrarre i turbolatori “D” e mediante un’asta rigida o una spazzola per
bottiglie procedere con la pulizia del fascio tubiero interno e dei
turbolatori rimuovendo tutta la cenere accumulata.
Controllare la guarnizione del coperchio e se necessario sostituirla
ATTENZIONE: Sarebbe consigliato eseguire la pulizia dello
scambiatore in alto a fine stagione e possibilmente da un
tecnico autorizzato MCZ al fine di poter sostituire anche la
guarnizione che si trova sotto il tappo “C”. (fig.16a).
PULIZIA VANO INFERIORE
Togliere il cassetto cenere “G”, svuotarlo e con il beccuccio
dell’aspirapolvere rimuovere l’eventuale cenere e fuliggine accumulata
sotto il cassetto “G”. Togliere anche il braciere “F” e pulirlo ogni 2/3
giorni come spiegato al cap. 5.1.
Togliere il cassetto “E” svuotarlo e con il beccuccio dell’aspirapolvere
rimuove l’eventuale deposito di cenere nella sede del cassetto “E”.
ATTENZIONE: Sarebbe consigliato eseguire la pulizia del
vano inferiore “E” una volta alla settimana e comunque
secondo il consumo di combustibile.
Verificare la tenuta della guarnizione in fibra ceramica presente sul
tappo e se necessario sostituirla.
Controllare la tenuta della guarnizione della porta e se necessario
sostituirla.
A fine stagione è necessario pulire il vano sottostante il braciere e lo
scambiatore al suo interno.
Questa pulizia generale va fatta al termine della stagione in modo da
facilitare l’asportazione generale di tutti i residui della combustione
senza attendere troppo perché con il tempo e l’umidità questi residui si
possono compattare.

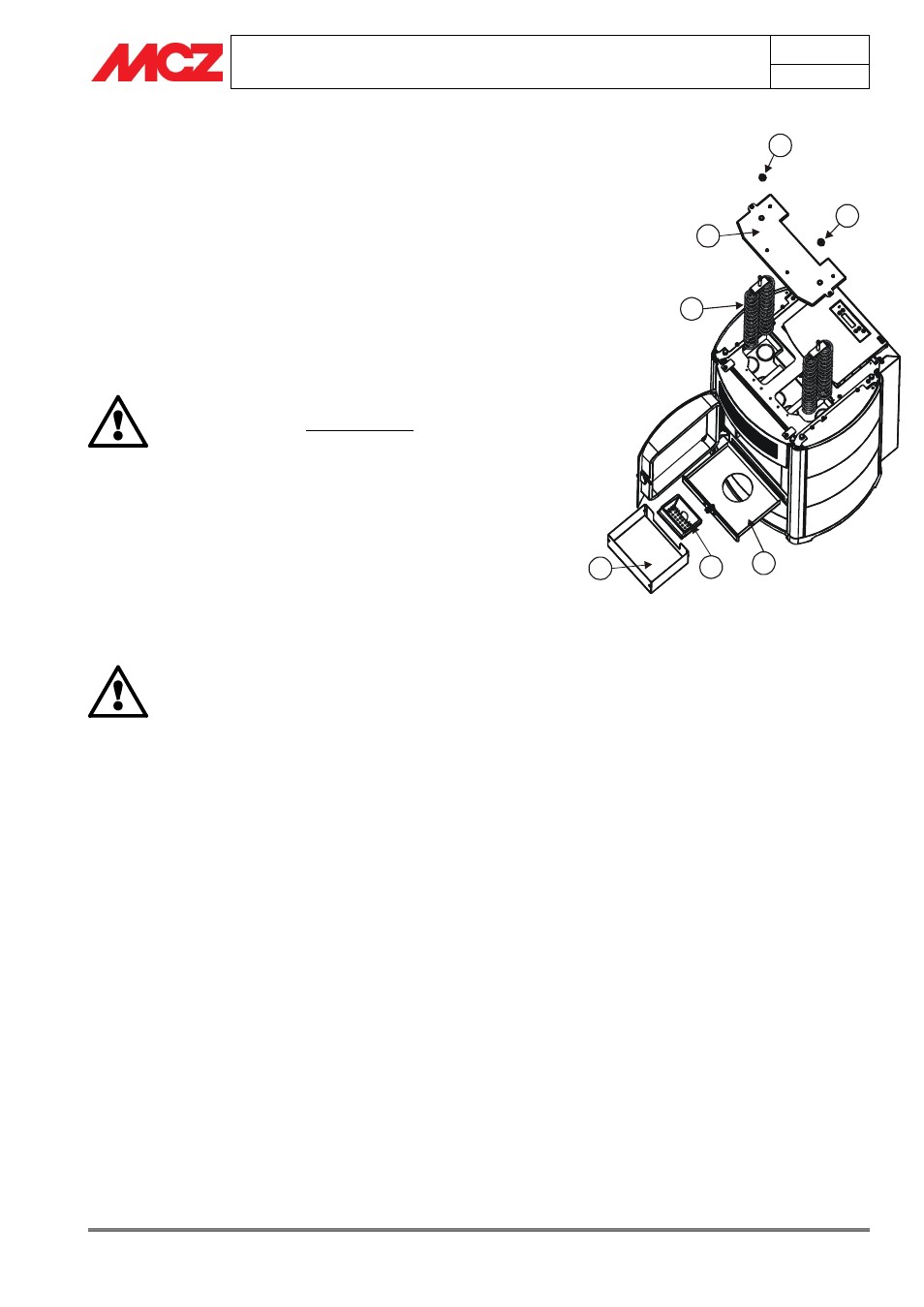

Figura 16a – Pulizia fascio tubiero,
turbolatori e vano inferiore (SUITE/CLUB e
MUSA)
